K1409Grampo de fixação com força de fixação para baixo de... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

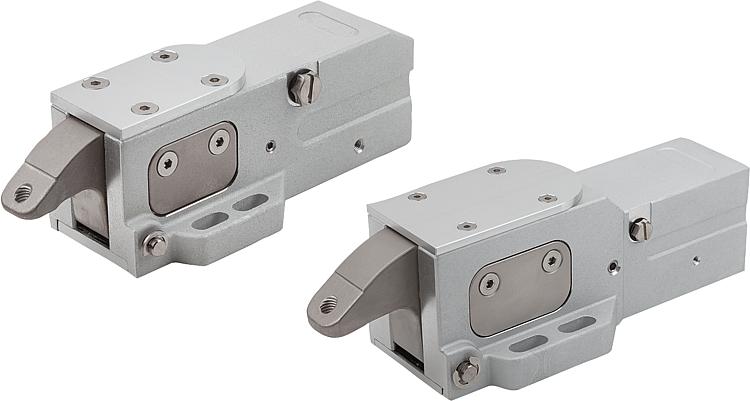

DescriçãoVersão:Carcaça anodizada.

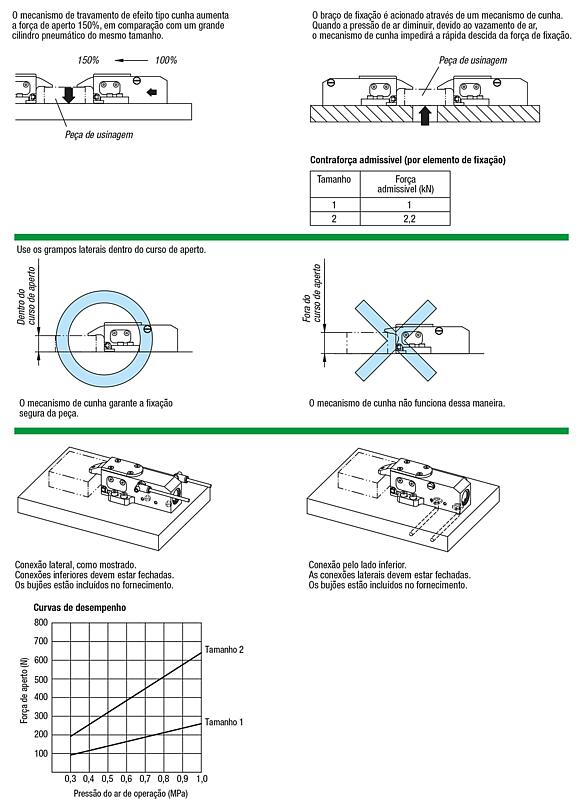

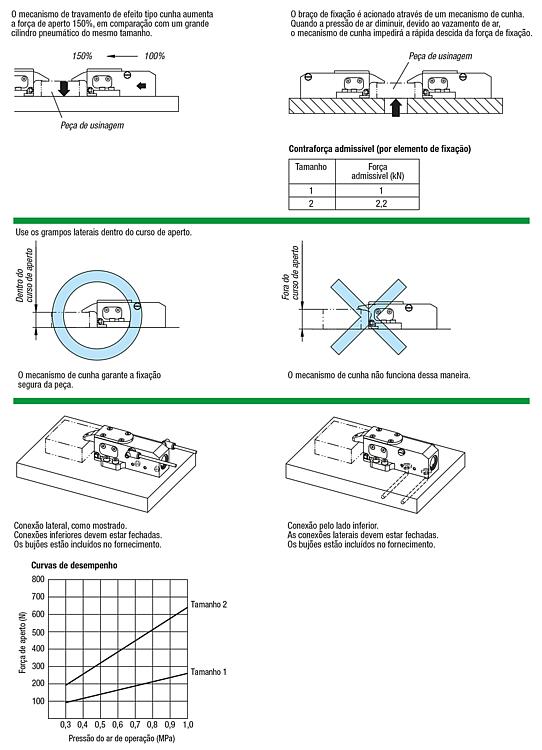

Braço de fixação brunido.Indicação:O grampo de fixação pneumático com força de fixação para baixo é adequado para fixação de peças de usinagem em geral. Eles são acionados com ar. Devido ao grande ângulo de rotação do braço de fixação, é possível inserir e remover peças livremente, assegurando a sua ótima acessibilidade. A forma de bloco da carcaça oferece opções de montagem universais, possibilitando a perfeita adaptação à peça a ser fixada. Além disso, é possível instalar apoios de esfera auto-alinhante com superfície lisa ou serrilhada no braço de fixação do grampo, permitindo a fácil fixação de peças brutas ou de trabalho pré-usinadas. Os grampos de fixação com força de fixação para baixo de conexão pneumática podem ser instalados adicionalmente em vários pontos da peça de usinagem e operados em uma sequência específica. O controle ocorre através de uma máquina ou de forma manual. Em geral, os grampos pneumáticos são caracterizados pelo acionamento através de ar comprimido, trazendo benefícios para o usuário, sobretudo nas frequentes operações de fixação.
A força aplicada se refere a 0,5 MPa.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

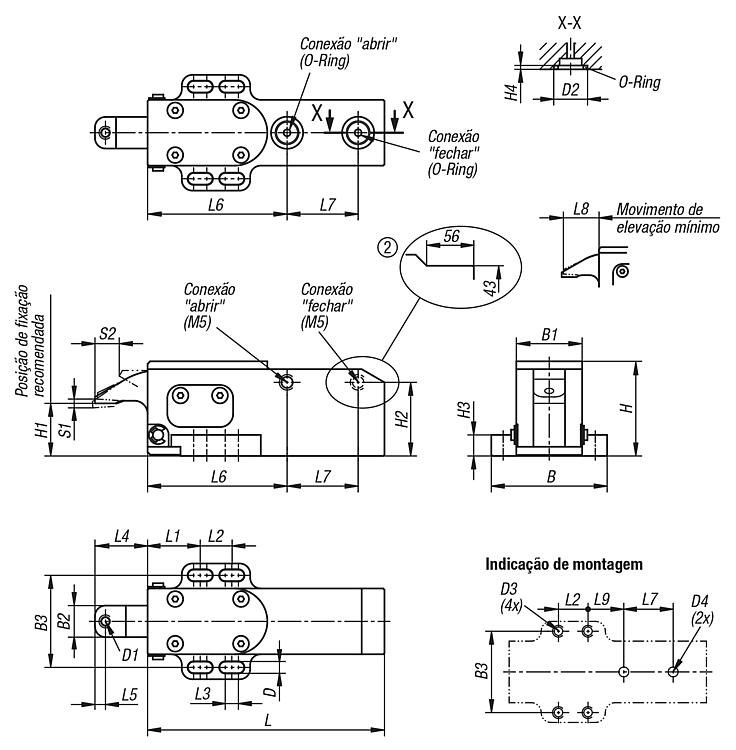

| Código do artigo | Tamanho | B | B1 | B2 | B3 | D
| D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | CAD | Aces. | Preço | Encomendar |
|---|
| K1409.090 | 1 | 44 | 25 | 12 | 35 | 4,5 | M4 | 12,2 | M4 | 2-4 | 36 | 20 | 28 | 8 | 1,9 |  | | sob consulta | | | K1409.135 | 2 | 65 | 40 | 18 | 53 | 6,5 | M6 | 18 | M6 | 2-6 | 54 | 30 | 33 | 12 | 2,4 | | | sob consulta | |
| Código do artigo | L
| L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | S1
(Curso) | S2 | F=Força
de aperto
N | Pressão
operacional
MPa | CAD | Aces. | Preço | Encomendar |
|---|
| K1409.090 | 90 | 20 | 12 | 5 | 20 | 4 | 53 | 27 | 19 | 21 | 2 | 9 | 140 | 0,3 - 1,0 | | | sob consulta | | | K1409.135 | 135 | 30 | 20 | 8 | 32 | 6 | 84 | 38 | 30,5 | 34 | 3 | 15 | 320 | 0,3 - 1,0 | | | sob consulta | |
