K2241Grippers, aço para ferramentas, quadrado com furo cilíndrico |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoDescrição do produto:Os fixadores de encaixe tipo "gripper" e demais elementos de encaixe redondos são adequados principalmente para a montagem em braços de fixação, sistemas de garras, dispositivos de fixação e mordentes de fixação. Os grippers permitem a transferência dos mais altos torques, garantindo uma força de tração superior, mesmo em aplicações com materiais duros e irregularidades superficiais.Material:Aço ferramenta.Versão:peça endurecida e brunida.Acessórios:K0929 Grampo de fixação com força de fixação para baixo.
K0930 Grampo de fixação com força de fixação para baixo.
K0931 Grampo de fixação com força de fixação para baixo e pino de apoio.
K1159 Parafusos cilíndricos com sextavado interno, rosca até a cabeça DIN 912.
K1160 Parafusos cilíndricos com sextavado interno, cabeça baixa DIN 6912.
K0869 Parafusos cilíndricos com sextavado interno DIN EN ISO 4762 ampliada, aço ou aço inoxidável.Indicação de desenho:Forma A: recartilhado

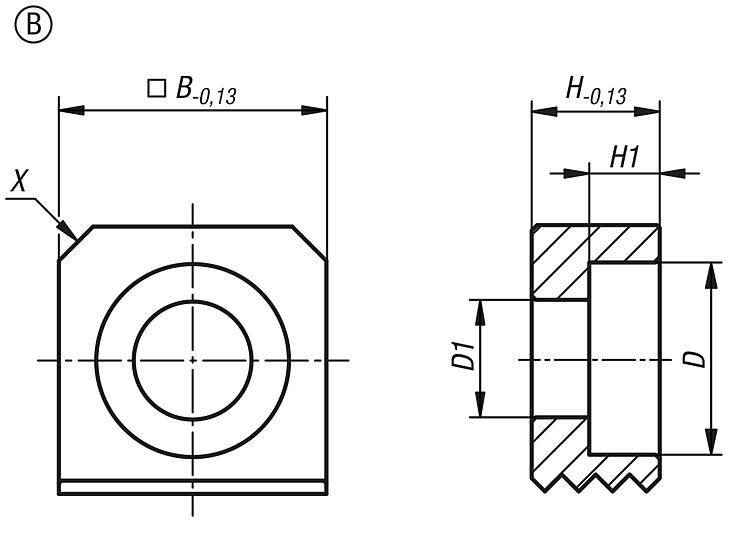

Forma B: forma de cunha DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
[-de-] Grippers, Werkzeugstahl, viereckig
mit Senkbohrung Form A |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Forma | Versão 1 | B | H | H1 | D | D1 | para
parafusos
| Recartilhamento | X | CAD | Aces. | Preço | Encomendar |
|---|
| K2241.12061 | A | recartilhada | 12 | 6 | 4,06 | 8 | 4,5 | M4 | fino | 2,3x45° |  | | sob consulta | | | K2241.12101 | A | recartilhada | 12 | 10 | 4,06 | 8 | 4,5 | M4 | fino | 2,3x45° | | | sob consulta | | | K2241.12121 | A | recartilhada | 12 | 12 | 4,06 | 8 | 4,5 | M4 | fino | 2,3x45° | | | sob consulta | | | K2241.16061 | A | recartilhada | 16 | 6 | 4,2 | 11 | 6,6 | M6 | fino | 3,2x45° | | | sob consulta | | | K2241.16101 | A | recartilhada | 16 | 10 | 4,2 | 11 | 6,6 | M6 | fino | 3,2x45° | | | sob consulta | | | K2241.16121 | A | recartilhada | 16 | 12 | 4,2 | 11 | 6,6 | M6 | fino | 3,2x45° | | | sob consulta | | | K2241.20061 | A | recartilhada | 20 | 6 | 5,08 | 15 | 9 | M8 | fino | 3,2x45° | | | sob consulta | | | K2241.20101 | A | recartilhada | 20 | 10 | 5,08 | 15 | 9 | M8 | fino | 3,2x45° | | | sob consulta | | | K2241.20121 | A | recartilhada | 20 | 12 | 5,08 | 15 | 9 | M8 | fino | 3,2x45° | | | sob consulta | | | K2241.25101 | A | recartilhada | 25 | 10 | 6,6 | 18 | 11 | M10 | fino | 3,2x45° | | | sob consulta | | | K2241.25121 | A | recartilhada | 25 | 12 | 6,6 | 18 | 11 | M10 | fino | 3,2x45° | | | sob consulta | |
|
[-de-] Grippers, Werkzeugstahl, viereckig
mit Senkbohrung Form B |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Forma | Versão 1 | B | H | H1 | D | D1 | para
parafusos
| Recartilhamento | X | CAD | Aces. | Preço | Encomendar |
|---|
| K2241.12062 | B | em forma de cunha | 12 | 6 | 4,06 | 8 | 4,5 | M4 | fino | 2,3x45° | | | sob consulta | | | K2241.12102 | B | em forma de cunha | 12 | 10 | 4,06 | 8 | 4,5 | M4 | fino | 2,3x45° | | | sob consulta | | | K2241.12122 | B | em forma de cunha | 12 | 12 | 4,06 | 8 | 4,5 | M4 | fino | 2,3x45° | | | sob consulta | | | K2241.16062 | B | em forma de cunha | 16 | 6 | 4,2 | 11 | 6,6 | M6 | fino | 3,2x45° | | | sob consulta | | | K2241.16102 | B | em forma de cunha | 16 | 10 | 4,2 | 11 | 6,6 | M6 | fino | 3,2x45° | | | sob consulta | | | K2241.16122 | B | em forma de cunha | 16 | 12 | 4,2 | 11 | 6,6 | M6 | fino | 3,2x45° | | | sob consulta | | | K2241.20062 | B | em forma de cunha | 20 | 6 | 5,08 | 15 | 9 | M8 | fino | 3,2x45° | | | sob consulta | | | K2241.20102 | B | em forma de cunha | 20 | 10 | 5,08 | 15 | 9 | M8 | fino | 3,2x45° | | | sob consulta | | | K2241.20122 | B | em forma de cunha | 20 | 12 | 5,08 | 15 | 9 | M8 | fino | 3,2x45° | | | sob consulta | | | K2241.25102 | B | em forma de cunha | 25 | 10 | 6,6 | 18 | 11 | M10 | fino | 3,2x45° | | | sob consulta | | | K2241.25122 | B | em forma de cunha | 25 | 12 | 6,6 | 18 | 11 | M10 | fino | 3,2x45° | | | sob consulta | |
|
