Grampo de fixação com força de fixação para baixo
K0034

Grampo de fixação com força de fixação para baixo

voltar

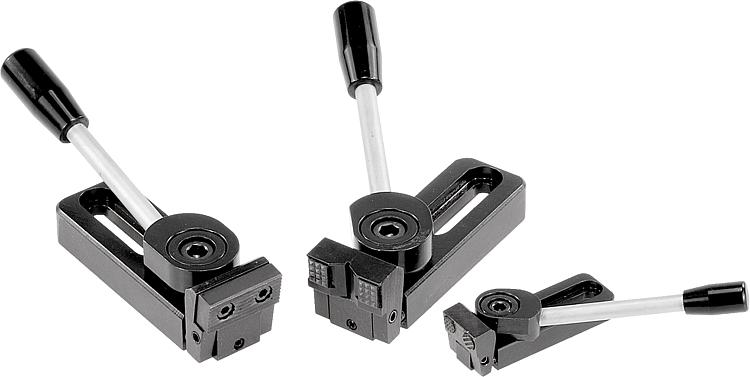

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos
DescriçãoMaterial:Aço.Versão:peça cementada e brunida.Indicação:O grampo de fixação com força de aperto para baixo é um elemento de fixação rápida, que permite apertar peças de trabalho através do mordente giratório sobre o disco de trava excêntrico em espiral simultaneamente no batente fixo e no suporte.

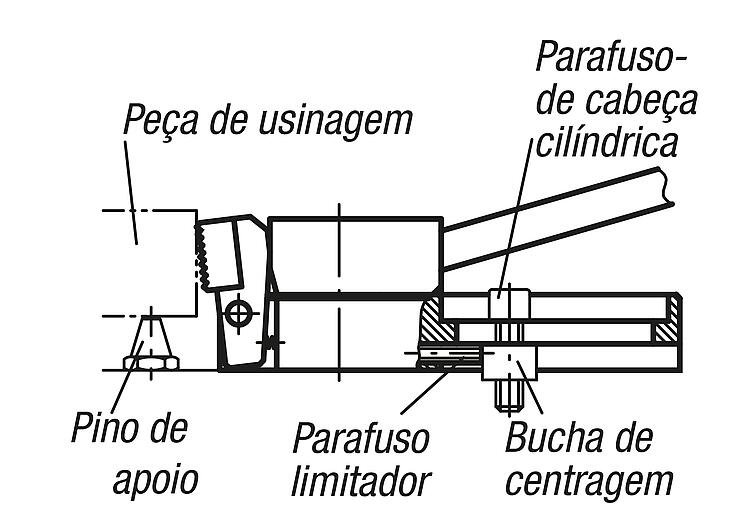

O grampo de fixação com força de aperto para baixo pode ser posicionado e tensionado em um sistema de fixação modular através do parafuso limitador e da bucha centralizadora (ver desenho).

As versões K0034.006010, K0034.006015, K0034.006030 e K0034.006035 têm 2 encaixes de carboneto redondos.
Força de tensão:K0034.006... = 3800 N
K0034.010... = 7200 N
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0034 Grampo de fixação com força de fixação para baixo 290 kB

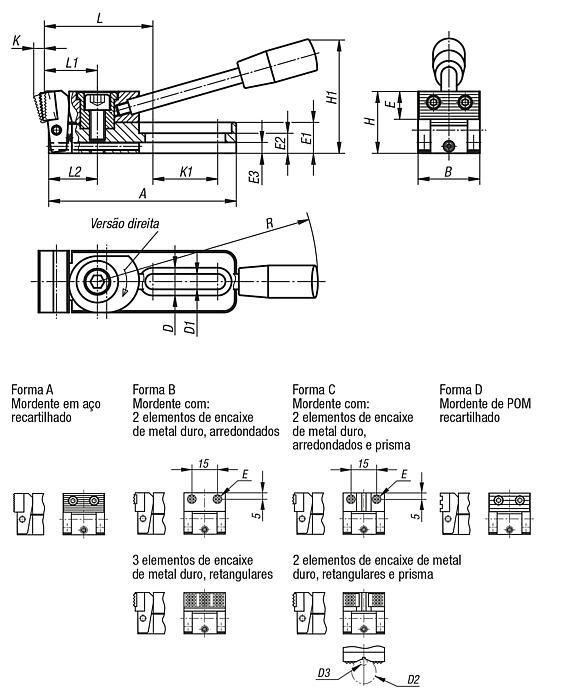

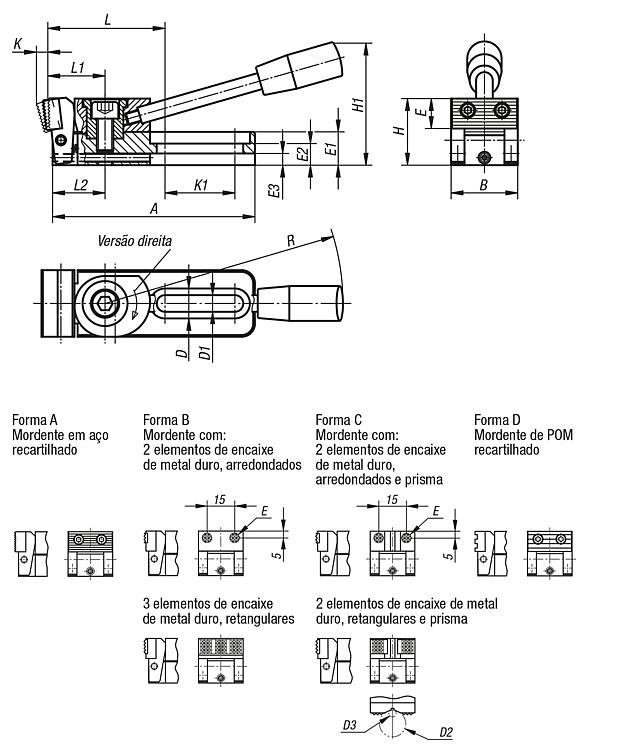

Desenhos (visão geral)

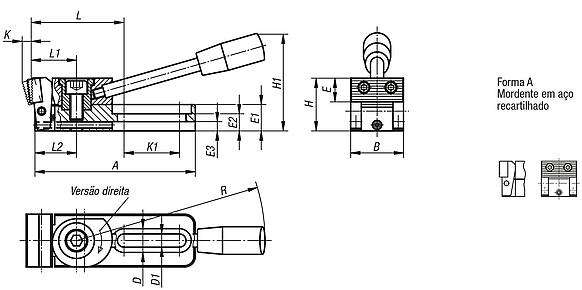

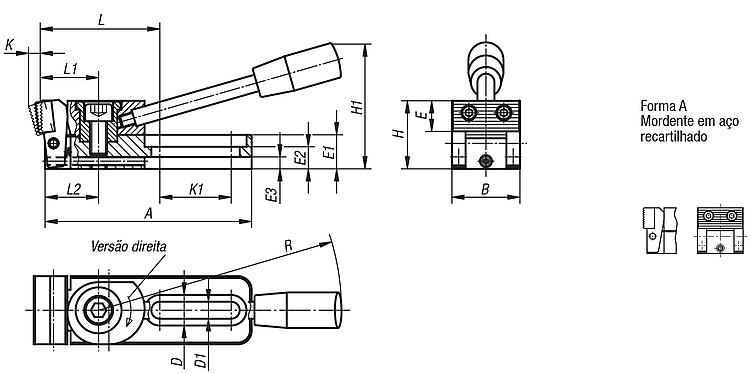

Grampo de fixação com força de fixação para baixo

Grampo de fixação com força de fixação para baixo

mais informações

Desenhos

Grampo de fixação com força de fixação para baixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaVersãoABDD1EE1E2E3HH1KK1LL1L2RF=força de tensão
N
CADAces.PreçoEncomendar
K0034.006005Aà direita7825126,2111284254542646,522201103800 sob consulta
K0034.010005Aà direita121,5401810,218201374074642713531,51437200 sob consulta
K0034.006025Aà esquerda7825126,2111284254542646,522201103800 sob consulta
K0034.010025Aà esquerda121,5401810,218201374074642713531,51437200 sob consulta

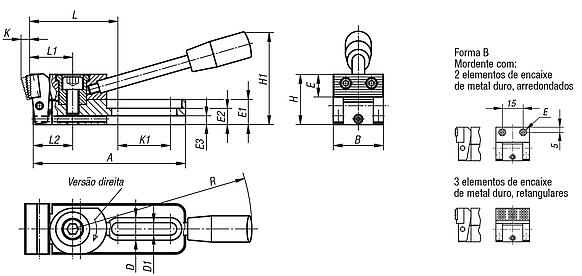

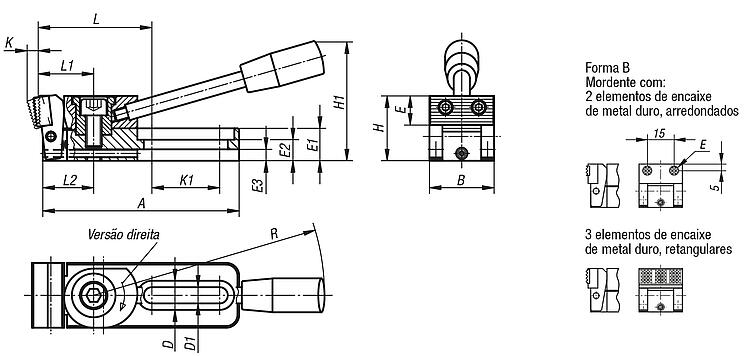

Grampo de fixação com força de fixação para baixo

mais informações

Desenhos

Grampo de fixação com força de fixação para baixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaVersãoABDD1EE1E2E3HH1KK1LL1L2RF=força de tensão
N
CADAces.PreçoEncomendar
K0034.006010Bà direita7825126,2ø8128424453,52646,522201103800 sob consulta
K0034.010010Bà direita121,5401810,212,72013739745,542733531,51437200 sob consulta
K0034.006030Bà esquerda7825126,2ø8128424453,52646,522201103800 sob consulta
K0034.010030Bà esquerda121,5401810,212,72013739745,542733531,51437200 sob consulta

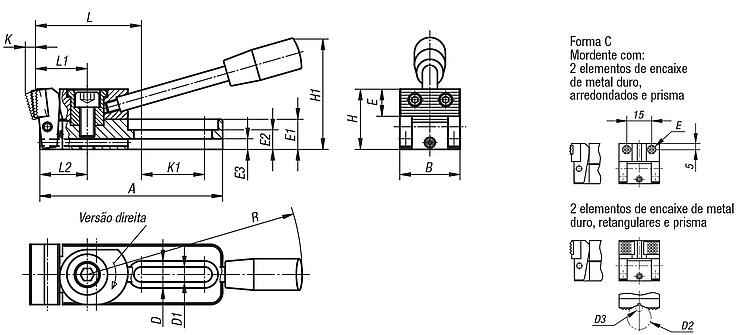

Grampo de fixação com força de fixação para baixo

mais informações

Desenhos

Grampo de fixação com força de fixação para baixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaVersãoABD

D1D2
máx.
D3
mín.
EE1E2E3HH1KK1LL1L2RF=força de tensão
N
CADAces.PreçoEncomendar
K0034.006015Cà direita7825126,29,52,5ø8128424453,52646,522201103800 sob consulta
K0034.010015Cà direita121,5401810,2274,512,72013739745,542733531,51437200 sob consulta
K0034.006035Cà esquerda7825126,29,52,5ø8128424453,52646,522201103800 sob consulta
K0034.010035Cà esquerda121,5401810,2274,512,72013739745,542733531,51437200 sob consulta

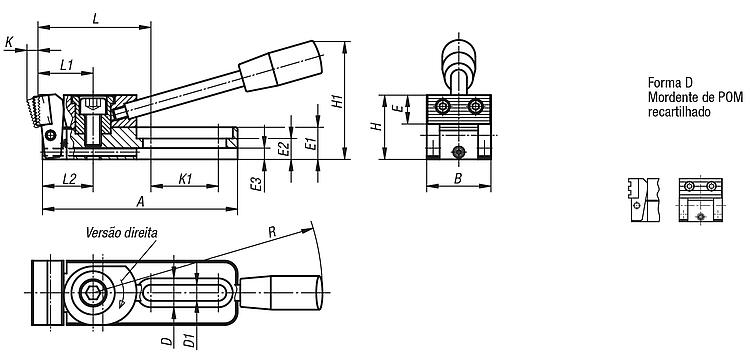

Grampo de fixação com força de fixação para baixo

mais informações

Desenhos

Grampo de fixação com força de fixação para baixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaVersãoABDD1EE1E2E3HH1KK1LL1L2RF=força de tensão
N
CADAces.PreçoEncomendar
K0034.006020Dà direita7825126,2111284254542646,522201103800 sob consulta
K0034.010020Dà direita121,5401810,21820137407464270,53531,51437200 sob consulta
K0034.006040Dà esquerda7825126,2111284254542646,522201103800 sob consulta
K0034.010040Dà esquerda121,5401810,21820137407464270,53531,51437200 sob consulta
