K0035Grampo de fixação com força de fixação para baixo |
voltar |
|
|
DescriçãoMaterial:Aço.Versão:peça cementada e brunida.Indicação:O grampo de fixação com força de aperto para baixo é um elemento de fixação rápida, que permite apertar peças de trabalho através do mordente giratório sobre o disco de trava excêntrico em espiral simultaneamente no batente fixo e no suporte.
O grampo de fixação com força de aperto para baixo pode ser posicionado e tensionado em um sistema de fixação modular através da bucha centralizadora (ver desenho).
As versões K0035.006010, K0035.006015, K0035.006030 e K0035.006035 têm 2 encaixes de carboneto redondos.Força de tensão:K0035.006... = 3800 N
K0035.010... = 7200 N DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

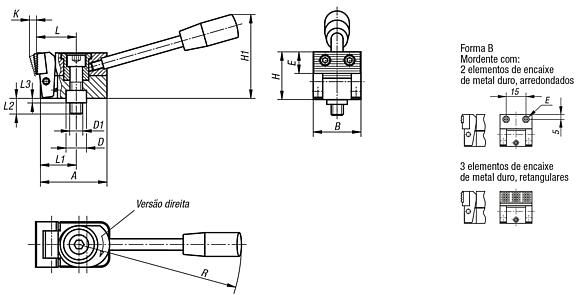

| Código do artigo | Forma | Versão 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Aces. | Preço | Encomendar |
|---|
| K0035.006010 | B | à direita | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 |  | | sob consulta | | | K0035.010010 | B | à direita | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | sob consulta | | | K0035.006030 | B | à esquerda | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | sob consulta | | | K0035.010030 | B | à esquerda | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

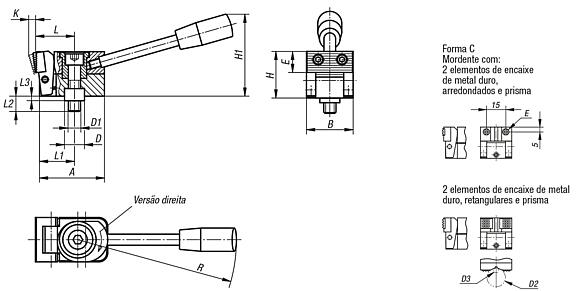

Código do artigo
| Forma | Versão 1 | A | B | D | D1 | D2
máx. | D3
mín. | E | H | H1 | K | L | L1 | L2 | L3 | R | F=Força
de aperto
N | CAD | Aces. | Preço | Encomendar |
|---|
| K0035.006015 | C | à direita | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | sob consulta | | | K0035.010015 | C | à direita | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | sob consulta | | | K0035.006035 | C | à esquerda | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | sob consulta | | | K0035.010035 | C | à esquerda | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

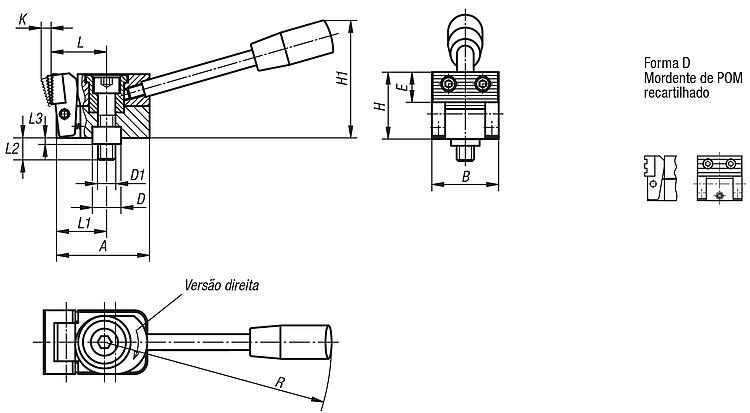

| Código do artigo | Forma | Versão 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Aces. | Preço | Encomendar |
|---|
| K0035.006020 | D | à direita | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | sob consulta | | | K0035.010020 | D | à direita | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | sob consulta | | | K0035.006040 | D | à esquerda | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | sob consulta | | | K0035.010040 | D | à esquerda | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | sob consulta | |
|
