Descrição do artigo/Imagens dos produtos

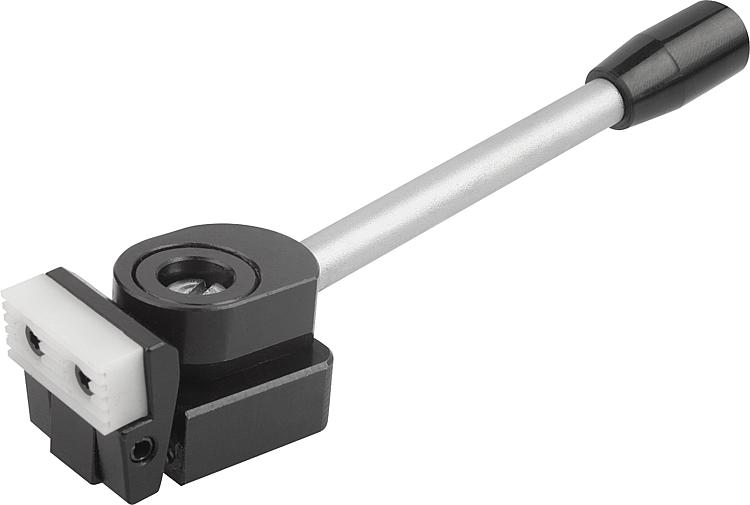

DescriçãoMaterial:Aço.Versão:peça cementada e brunida.Indicação:O grampo de fixação com força de aperto para baixo é um elemento de fixação rápida, que permite apertar peças de trabalho através do mordente giratório sobre o disco de trava excêntrico em espiral simultaneamente no batente fixo e no suporte.
O grampo de fixação com força de aperto para baixo pode ser posicionado e tensionado em um sistema de fixação modular através da bucha centralizadora (ver desenho).

As versões K0035.006010, K0035.006015, K0035.006030 e K0035.006035 têm 2 encaixes de carboneto redondos.
Força de tensão:K0035.006... = 3800 N
K0035.010... = 7200 N
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0035_D Grampo de fixação com força de fixação para baixo forma D 135 kB

Desenhos

Grampo de fixação com força de fixação para baixo

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaVersão 1ABDD1EHH1KLL1L2L3RF
N
CADAces.PreçoEncomendar
K0035.006020Dà direita38,52512M61125454,522201741103800 sob consulta
K0035.010020Dà direita58,54018M10184074734,531,52761437200 sob consulta
K0035.006040Dà esquerda38,52512M61125454,522201741103800 sob consulta
K0035.010040Dà esquerda58,54018M10184074734,531,52761437200 sob consulta
