K1475

Buchas de centragem de aço inoxidável

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação ponto zero
    - Sistema de posicionamento e fixação
      - Buchas de centragem de aço inoxidável

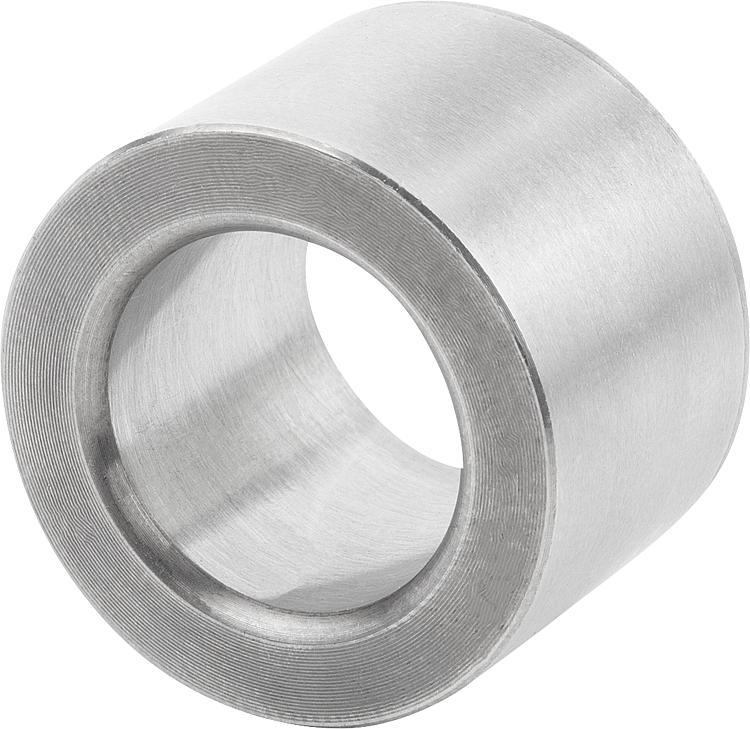

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço inoxidável 1.4548.

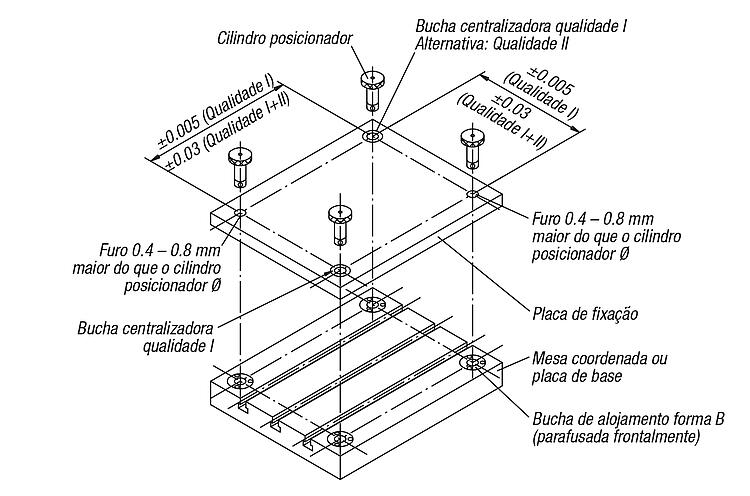

Versão:dureza mín. 40 HRC, superfície sem tratamento.Indicação:Com uma tolerância da distância entre centros de ±0,005 mm e a utilização de 2 buchas centralizadoras com grau de qualidade I, é possível obter uma repetibilidade precisa de fixação de ±0,013 mm.
Com uma tolerância da distância entre centros de ±0,03 mm e a utilização de duas buchas, uma com grau de qualidade I e outra com grau de qualidade II, é possível obter uma repetibilidade precisa de fixação de ±0,04 mm.As buchas de centragem são pressionadas levemente nos furos de alojamento das placas de fixação.
Para obter outras indicações, veja informações gerais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1475 Buchas de centragem de aço inoxidável

384 kB

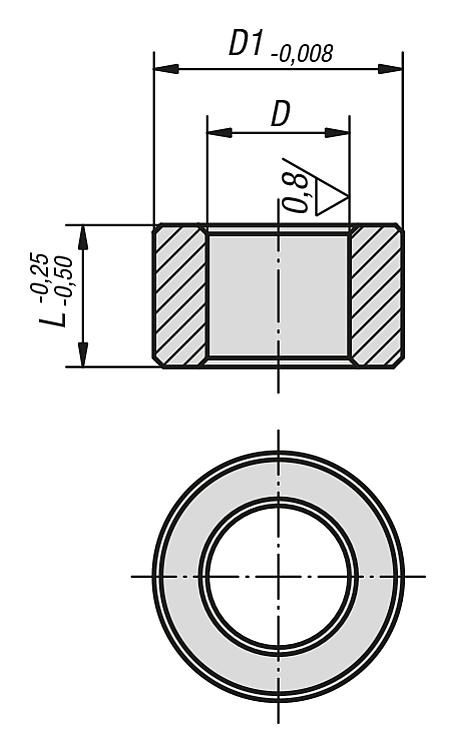

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	T=Tolerância	D	D1	L	Furo de alojamento para bucha centralizadora Ø +0,010	Preço
K1475.113013	qualidade I	+0,005 - +0,018	13	19,04	13	19,016	sob consulta
K1475.113020	qualidade I	+0,005 - +0,018	13	19,04	20	19,016	sob consulta
K1475.116020	qualidade I	+0,005 - +0,018	16	25,042	20	25,016	sob consulta
K1475.116025	qualidade I	+0,005 - +0,018	16	25,042	25	25,016	sob consulta
K1475.120020	qualidade I	+0,005 - +0,018	20	35,042	20	35,018	sob consulta
K1475.120025	qualidade I	+0,005 - +0,018	20	35,042	25	35,018	sob consulta
K1475.125020	qualidade I	+0,005 - +0,018	25	35,042	20	35,018	sob consulta
K1475.125025	qualidade I	+0,005 - +0,018	25	35,042	25	35,018	sob consulta
K1475.130020	qualidade I	+0,005 - +0,018	30	45,042	20	45,018	sob consulta
K1475.130025	qualidade I	+0,005 - +0,018	30	45,042	25	45,018	sob consulta
K1475.135020	qualidade I	+0,005 - +0,018	35	45,042	20	45,018	sob consulta
K1475.135025	qualidade I	+0,005 - +0,018	35	45,042	25	45,018	sob consulta
K1475.135040	qualidade I	+0,005 - +0,018	35	45,042	40	45,018	sob consulta
K1475.135050	qualidade I	+0,005 - +0,018	35	45,042	50	45,018	sob consulta
K1475.150020	qualidade I	+0,005 - +0,018	50	63,546	20	63,521	sob consulta
K1475.150025	qualidade I	+0,005 - +0,018	50	63,546	25	63,521	sob consulta
K1475.150040	qualidade I	+0,005 - +0,018	50	63,546	40	63,521	sob consulta
K1475.150050	qualidade I	+0,005 - +0,018	50	63,546	50	63,521	sob consulta
K1475.213013	qualidade II	+0,025 - +0,050	13	19,04	13	19,016	sob consulta
K1475.213020	qualidade II	+0,025 - +0,050	13	19,04	20	19,016	sob consulta
K1475.216020	qualidade II	+0,025 - +0,050	16	25,042	20	25,016	sob consulta
K1475.216025	qualidade II	+0,025 - +0,050	16	25,042	25	25,016	sob consulta
K1475.220020	qualidade II	+0,025 - +0,050	20	35,042	20	35,018	sob consulta
K1475.220025	qualidade II	+0,025 - +0,050	20	35,042	25	35,018	sob consulta
K1475.225020	qualidade II	+0,025 - +0,050	25	35,042	20	35,018	sob consulta
K1475.225025	qualidade II	+0,025 - +0,050	25	35,042	25	35,018	sob consulta
K1475.230020	qualidade II	+0,025 - +0,050	30	45,042	20	45,018	sob consulta
K1475.230025	qualidade II	+0,025 - +0,050	30	45,042	25	45,018	sob consulta
K1475.235020	qualidade II	+0,025 - +0,050	35	45,042	20	45,018	sob consulta
K1475.235025	qualidade II	+0,025 - +0,050	35	45,042	25	45,018	sob consulta
K1475.235040	qualidade II	+0,025 - +0,050	35	45,042	40	45,018	sob consulta
K1475.235050	qualidade II	+0,025 - +0,050	35	45,042	50	45,018	sob consulta
K1475.250020	qualidade II	+0,025 - +0,050	50	63,546	20	63,521	sob consulta
K1475.250025	qualidade II	+0,025 - +0,050	50	63,546	25	63,521	sob consulta
K1475.250040	qualidade II	+0,025 - +0,050	50	63,546	40	63,521	sob consulta
K1475.250050	qualidade II	+0,025 - +0,050	50	63,546	50	63,521	sob consulta
