Cilindro posicionador Ball Lock de aço com manípulo em estrela

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação ponto zero
    - Sistema de posicionamento e fixação
      - Cilindro posicionador Ball Lock de aço com manípulo em estrela

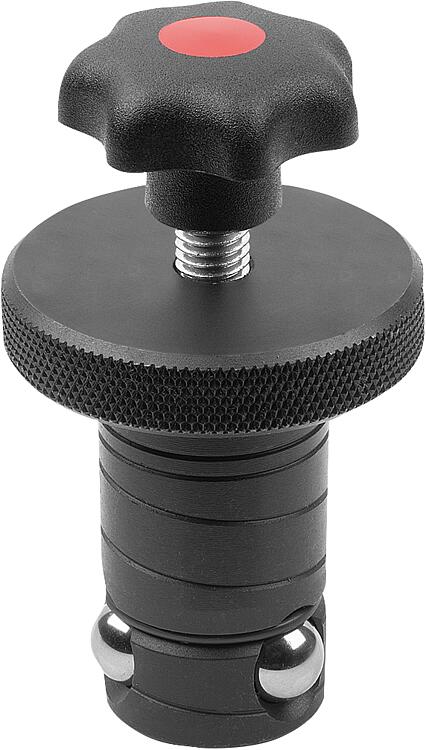

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cilindro posicionador em aço temperado.
Esferas em aço temperado para rolamento.

Manípulo em estrela, termoplástico.
Pinos roscados em aço.Versão:Cilindro de posicionamento temperado, brunido.
Esferas endurecidas e com superfície sem tratamento.

Manípulo em estrela preto com tampa vermelha.
Pino roscado passivado na cor azul.Indicação:Ao apertar o manípulo em estrela, a esfera média é pressionada para baixo e, assim, pressiona as três esferas de fixação para fora, onde são presas na bucha de alojamento.
Com esse sistema fácil de usar, o tempo de configuração da máquina é até doze vezes menor do que com os métodos convencionais.Montagem:1. Primeiro, desparafuse o pino roscado do cilindro posicionador.
2 Aparafuse o manípulo em estrela.Vantagens:Fixação sem ferramentasAcessórios:K0935 conjunto para reparos.
K0936 bucha de centragem.
K0937 Bucha de alojamento forma A (injetada na parte traseira).
K0938 Bucha de alojamento forma B (aparafusada na parte dianteira).FornecimentoK0935 cilindro posicionador Ball Lock.
K0155 manípulos em estrela semelhantes à norma DIN 6336.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0935 Cilindro posicionador Ball Lock de aço com manípulo em estrela

213 kB

Sistema mecânico de posicionamento e fixação

380 kB

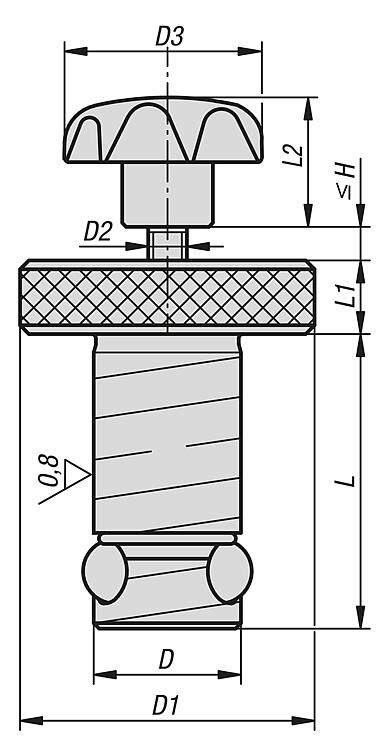

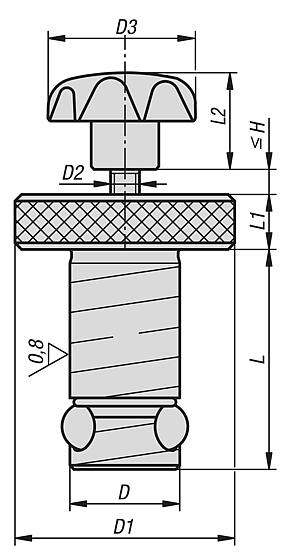

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	D3	Força de retenção F kN	H máx.	L	L1	L2	Torque de aperto máx. Nm	Espessura da placa de fixação ±0,05	Preço
K0935.130131	13	22	M5	25	3,3	25	27,6	6	16	1	13	sob consulta
K0935.130201	13	22	M5	25	3,3	35	34,6	6	16	1	20	sob consulta
K0935.160201	16	32	M6	25	5,3	35	36,5	8	16	3	20	sob consulta
K0935.160251	16	32	M6	25	5,3	40	41,5	8	16	3	25	sob consulta
K0935.200201	20	40	M6	25	13,3	35	39,5	10	16	4	20	sob consulta
K0935.200251	20	40	M6	25	13,3	40	44,5	10	16	4	25	sob consulta
K0935.250201	25	45	M8	32	30	40	44	10	20	9	20	sob consulta
K0935.250251	25	45	M8	32	30	45	49	10	20	9	25	sob consulta
K0935.300201	30	50	M10	40	44	45	49	13	25	15	20	sob consulta
K0935.300251	30	50	M10	40	44	50	54	13	25	15	25	sob consulta
K0935.350201	35	60	M12	50	68	50	51	13	32	25	20	sob consulta
K0935.350251	35	60	M12	50	68	50	56	13	32	25	25	sob consulta
