DescriçãoDescrição do produto:A forma A é fixada por meio de uma mola no estado inicial. O afrouxamento/liberação do cilindro posicionador ocorre por meio de ar comprimido.
A forma B é fixada no estado inicial. O cilindro posicionador é fixado por meio de ar comprimido.Material:Corpo básico de aço inoxidável. Vedação em NBR.Versão:Aço inoxidável, superfície sem tratamento.Indicação para encomenda:Marcação da forma A por meio de linha característica.Indicação:As forças de fixação e retenção especificadas referem-se a uma pressão operacional de 0,5 MPa. Com a utilização de diversas unidades de posicionamento, a tolerância de distância de ± 0,1 mm não deve ser excedida. A repetibilidade corresponde a ± 0,2 mm. Montagem:Medidas de montagem para placas com 6 mm de espessura.Acessórios:K1739 Buchas de alojamento de aço inoxidável.Indicação de desenho:

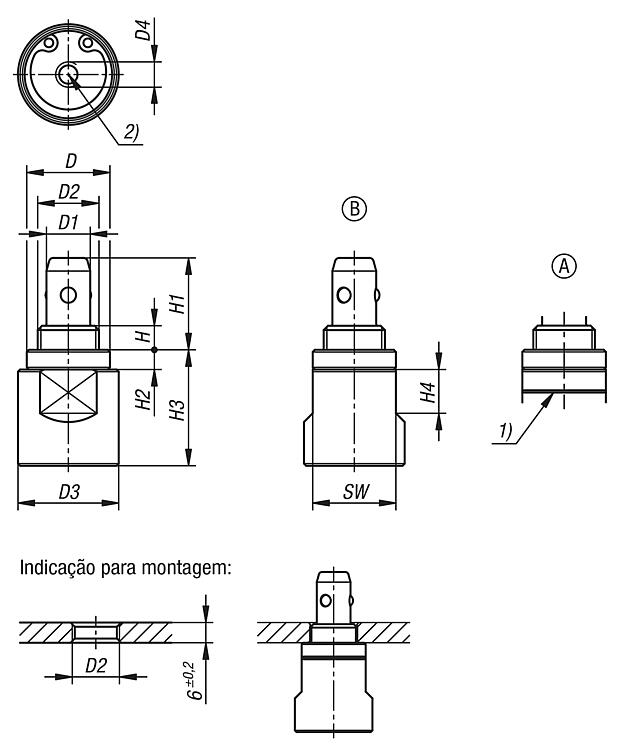

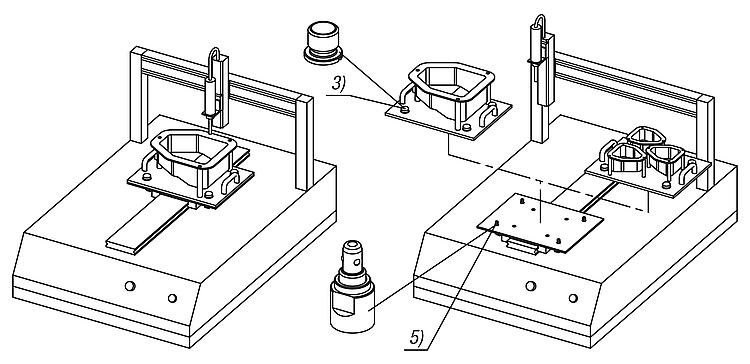

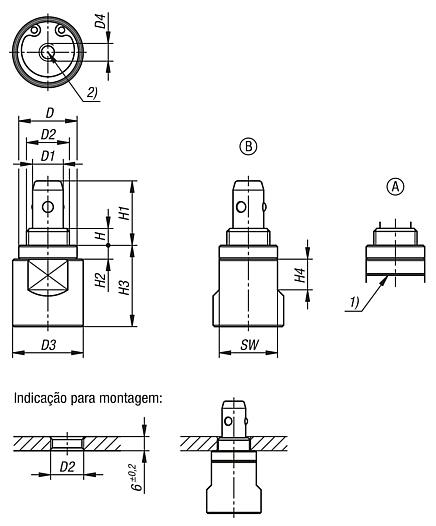

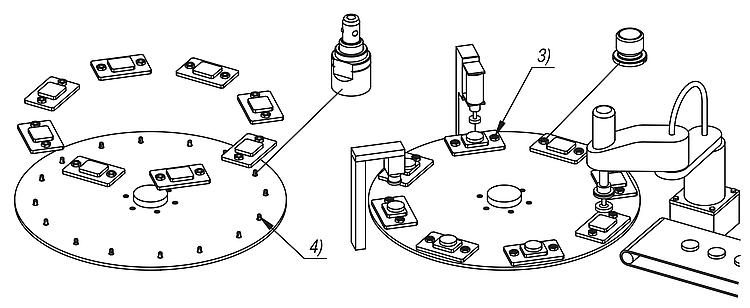

1) Linha característica da forma A 2) Conexão pneumática 3) Bucha de alojamento para cilindro posicionador 4) Cilindro posicionador forma A 5) Cilindro posicionador forma B
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
