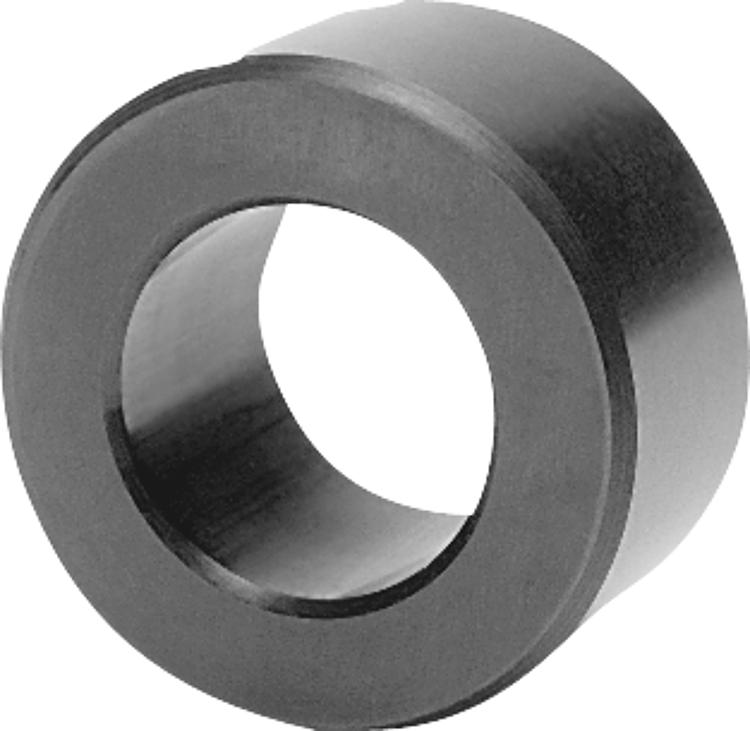

Buchas centralizadoras

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação ponto zero
    - Sistema de posicionamento e fixação
      - Buchas centralizadoras

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado para rolamento.Versão:peça endurecida e brunida.Indicação:Com uma tolerância da distância entre centros de ±0,005 mm e a utilização de 2 buchas centralizadoras com grau de qualidade I, é possível obter uma repetibilidade precisa de fixação de ±0,013 mm.
Com uma tolerância da distância entre centros de ±0,03 mm e a utilização de duas buchas, uma com grau de qualidade I e outra com grau de qualidade II, é possível obter uma repetibilidade precisa de fixação de ±0,04 mm.As buchas de centragem são pressionadas levemente nos furos de alojamento das placas de fixação.
Para obter outras indicações, veja informações gerais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0936 Buchas centralizadoras

257 kB

Sistema mecânico de posicionamento e fixação

380 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D	T=Tolerância	D1	L	Furo de alojamento para bucha centralizadora Ø +0,010	Preço
K0936.113013	qualidade I	13	+0,005 - +0,018	19,04	13	19,016	sob consulta
K0936.113020	qualidade I	13	+0,005 - +0,018	19,04	20	19,016	sob consulta
K0936.116020	qualidade I	16	+0,005 - +0,018	25,042	20	25,016	sob consulta
K0936.116025	qualidade I	16	+0,005 - +0,018	25,042	25	25,016	sob consulta
K0936.120020	qualidade I	20	+0,005 - +0,018	35,042	20	35,018	sob consulta
K0936.120025	qualidade I	20	+0,005 - +0,018	35,042	25	35,018	sob consulta
K0936.125020	qualidade I	25	+0,005 - +0,018	35,042	20	35,018	sob consulta
K0936.125025	qualidade I	25	+0,005 - +0,018	35,042	25	35,018	sob consulta
K0936.130020	qualidade I	30	+0,005 - +0,018	45,042	20	45,018	sob consulta
K0936.130025	qualidade I	30	+0,005 - +0,018	45,042	25	45,018	sob consulta
K0936.135020	qualidade I	35	+0,005 - +0,018	45,042	20	45,018	sob consulta
K0936.135025	qualidade I	35	+0,005 - +0,018	45,042	25	45,018	sob consulta
K0936.135040	qualidade I	35	+0,005 - +0,018	45,042	40	45,018	sob consulta
K0936.135050	qualidade I	35	+0,005 - +0,018	45,042	50	45,018	sob consulta
K0936.150020	qualidade I	50	+0,005 - +0,018	63,546	20	63,521	sob consulta
K0936.150040	qualidade I	50	+0,005 - +0,018	63,546	40	63,521	sob consulta
K0936.150050	qualidade I	50	+0,005 - +0,018	63,546	50	63,521	sob consulta
K0936.213013	qualidade II	13	+0,025 - +0,050	19,04	13	19,016	sob consulta
K0936.213020	qualidade II	13	+0,025 - +0,050	19,04	20	19,016	sob consulta
K0936.216020	qualidade II	16	+0,025 - +0,050	25,042	20	25,016	sob consulta
K0936.216025	qualidade II	16	+0,025 - +0,050	25,042	25	25,016	sob consulta
K0936.220020	qualidade II	20	+0,025 - +0,050	35,042	20	35,018	sob consulta
K0936.220025	qualidade II	20	+0,025 - +0,050	35,042	25	35,018	sob consulta
K0936.225020	qualidade II	25	+0,025 - +0,050	35,042	20	35,018	sob consulta
K0936.225025	qualidade II	25	+0,025 - +0,050	35,042	25	35,018	sob consulta
K0936.230020	qualidade II	30	+0,025 - +0,050	45,042	20	45,018	sob consulta
K0936.235025	qualidade II	35	+0,025 - +0,050	45,042	25	45,018	sob consulta
K0936.235040	qualidade II	35	+0,025 - +0,050	45,042	40	45,018	sob consulta
K0936.235050	qualidade II	35	+0,025 - +0,050	45,042	50	45,018	sob consulta
K0936.250025	qualidade II	50	+0,025 - +0,050	63,546	25	63,521	sob consulta
K0936.250050	qualidade II	50	+0,025 - +0,050	63,546	50	63,521	sob consulta
