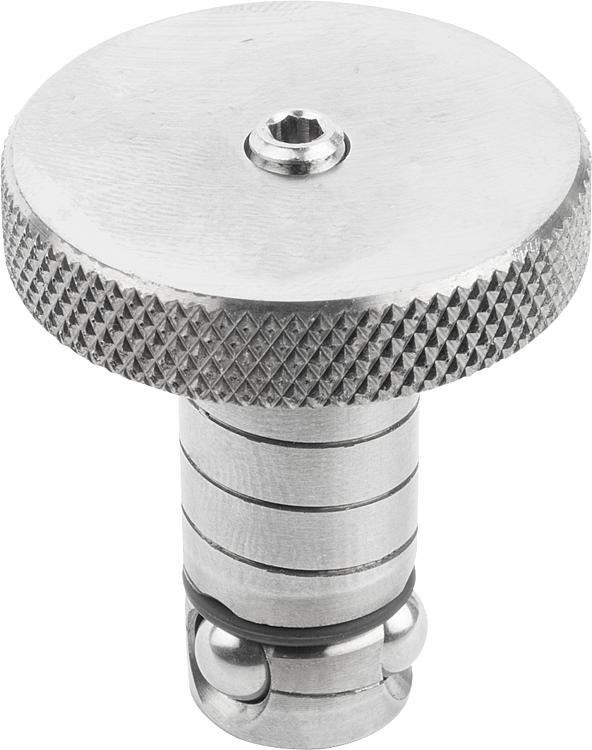

Cilindro posicionador Ball Lock de aço inoxidável

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação ponto zero
    - Sistema de posicionamento e fixação
      - Cilindro posicionador Ball Lock de aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cilindro posicionador e esferas de aço inoxidável 1.4542.

Versão:Cilindro posicionador e esferas com dureza mín. 40 HRC, sem tratamento superficial.Indicação:

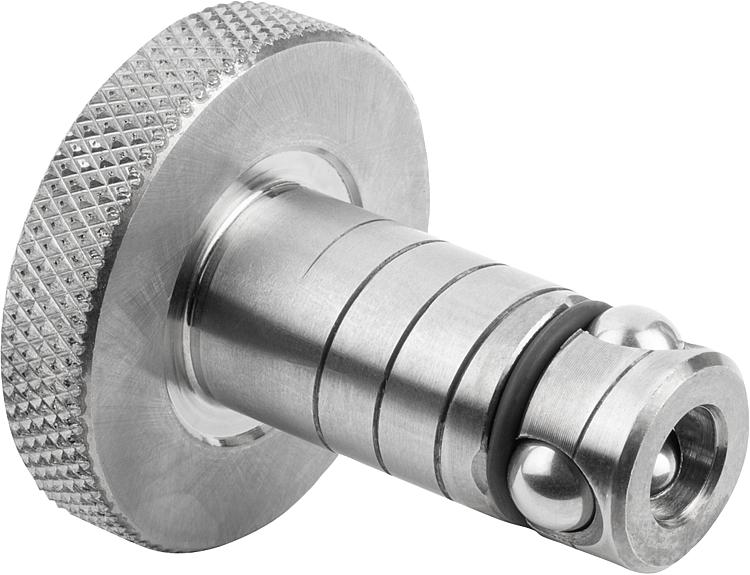

Ao apertar o parafuso de movimentação (D2), a esfera do meio será pressionada para baixo, deslocando assim as três esferas de fixação para fora, fixando-as automaticamente na bucha de alojamento.
Este sistema de fácil operação permite a redução dos tempos de equipagem da máquina de até doze vezes em relação aos métodos tradicionais.

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1474 Cilindro posicionador Ball Lock de aço inoxidável

381 kB

Sistema mecânico de posicionamento e fixação

380 kB

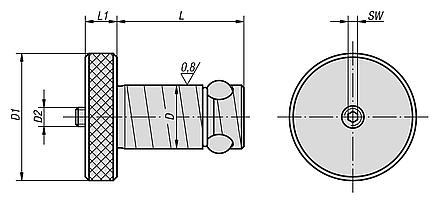

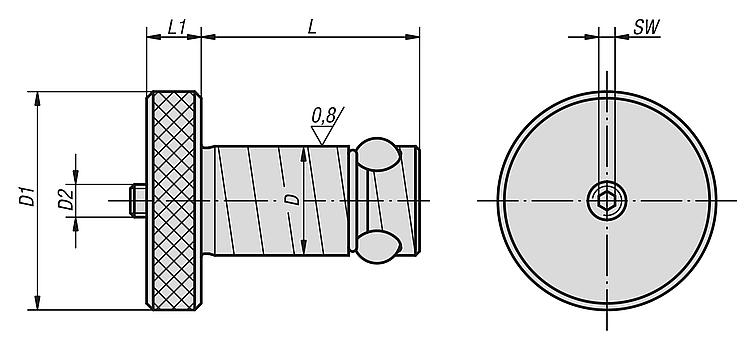

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

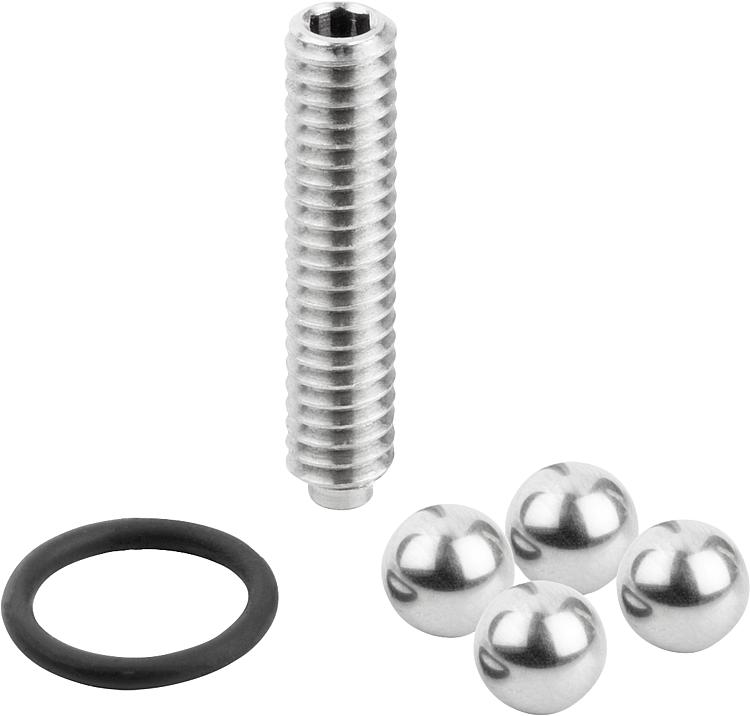

Código do artigo	Espessura da placa de fixação ±0,13	D	D1	D2	L	L1	SW	Força de retenção F kN	Torque de aperto máx. Nm	Código do artigo para o Kit de Reparos	Preço
K1474.13013	13	13	22	M5	27,6	6	2,5	3,3	1,2	K1474.913013	sob consulta
K1474.13020	20	13	22	M5	34,6	6	2,5	3,3	1,2	K1474.913020	sob consulta
K1474.16020	20	16	32	M6	36,5	8	3	5,3	4,5	K1474.916020	sob consulta
K1474.16025	25	16	32	M6	41,5	8	3	5,3	4,5	K1474.916025	sob consulta
K1474.20020	20	20	40	M6	39,5	10	3	13,3	5,3	K1474.920020	sob consulta
K1474.20025	25	20	40	M6	44,4	10	3	13,3	5,3	K1474.920025	sob consulta
K1474.25020	20	25	45	M8	44	10	4	30	11	K1474.925020	sob consulta
K1474.25025	25	25	45	M8	49	10	4	30	11	K1474.925025	sob consulta
K1474.30020	20	30	50	M10	49	13	5	44	18	K1474.930020	sob consulta
K1474.30025	25	30	50	M10	54	13	5	44	18	K1474.930025	sob consulta
K1474.35020	20	35	60	M12	51	13	6	68	33	K1474.935020	sob consulta
K1474.35025	25	35	60	M12	56	13	6	68	33	K1474.935025	sob consulta
K1474.35040	40	35	60	M12	71	13	6	68	33	K1474.935040	sob consulta
K1474.35050	50	35	60	M12	81	13	6	68	33	K1474.935050	sob consulta
K1474.50020	20	50	75	M20	64	20	10	88	65	K1474.950020	sob consulta
K1474.50025	25	50	75	M20	69	20	10	88	65	K1474.950025	sob consulta
K1474.50040	40	50	75	M20	84	20	10	88	65	K1474.950040	sob consulta
K1474.50050	50	50	75	M20	94	20	10	88	65	K1474.950050	sob consulta
