Cilindro posicionador com sistema de fixação rápida
K0935

Cilindro posicionador com sistema de fixação rápida

voltar

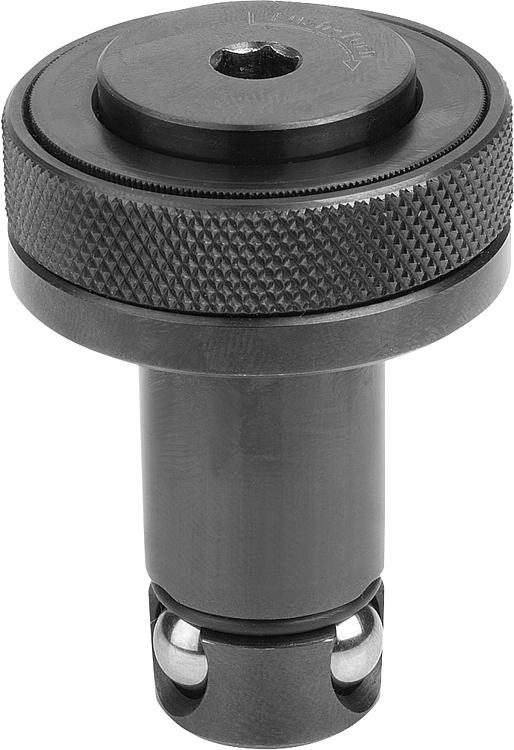

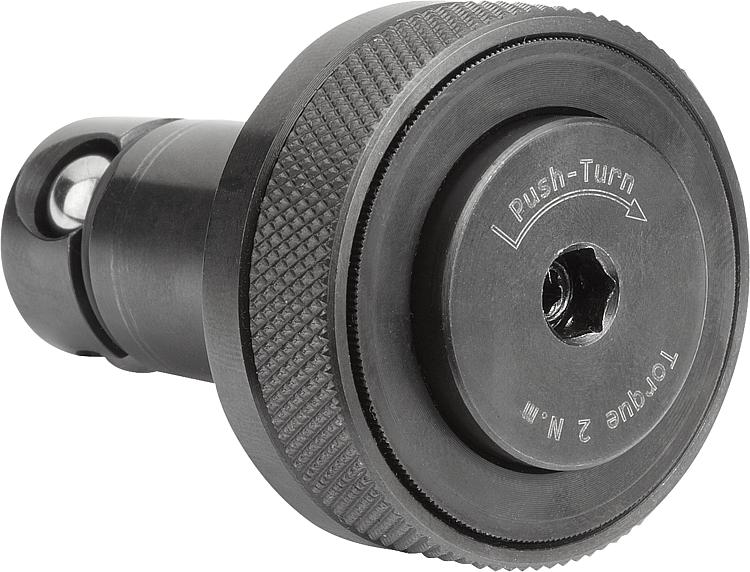

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cilindro de posicionamento temperado, brunido.
Esferas endurecidas e com superfícies sem tratamento.
Versão:Cilindro de posicionamento temperado, brunido.
Esferas endurecidas e com superfície sem tratamento.
Indicação:Cilindro posicionador com sistema de fixação rápida gera economia adicional de tempo na preparação e equipagem das máquinas.

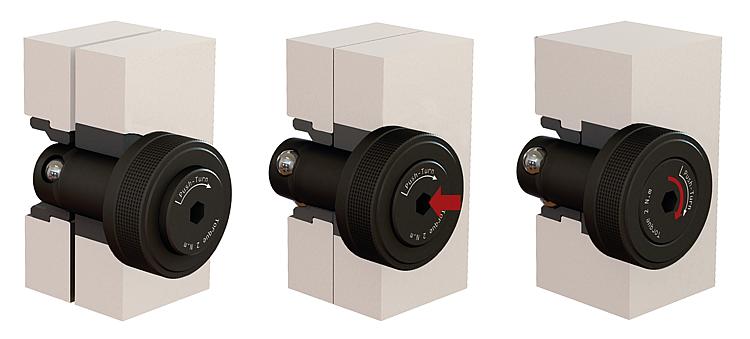

Coloque o cilindro posicionador no furo de alojamento e pressione o botão. Desta maneira, as três esferas de retenção serão movidas para fora, posicionando os devidos componentes. Através do aperto do parafuso de fixação com uma chave sextavada e 1/4 de volta, obtém-se uma fixação segura dos componentes por fechamento de forma.
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0935 Cilindro posicionador com sistema de fixação rápida 403 kB
 TechnHinweis_Positionier-_Spannsystem_ptBRpdf 401 kB

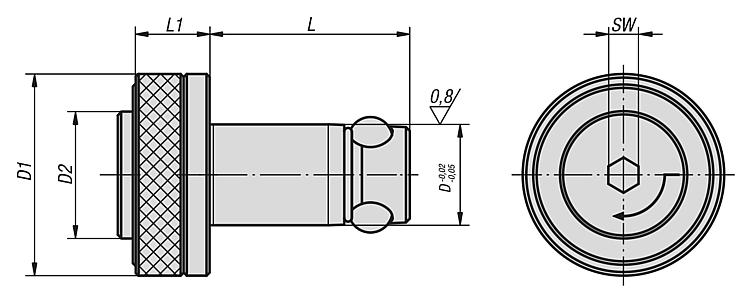

Desenhos

Cilindro posicionador com sistema de fixação rápida

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo

Espessura da placa
de fixação ±0,05
DD1D2LL1SWForça de
retenção
F kN
Torque
de aperto
máx. Nm
CADAces.PreçoEncomendar
K0935.1160252516322041,515682 sob consulta
K0935.1130131313251627,612441 sob consulta
K0935.1160202016322036,515682 sob consulta
K0935.1200202020402539,515682 sob consulta
K0935.1130202013251634,612441 sob consulta
K0935.1200252520402544,515682 sob consulta
