      - Versão curta do pino de retenção em aço inoxidável com cabeça cogumelo em aço inoxidável

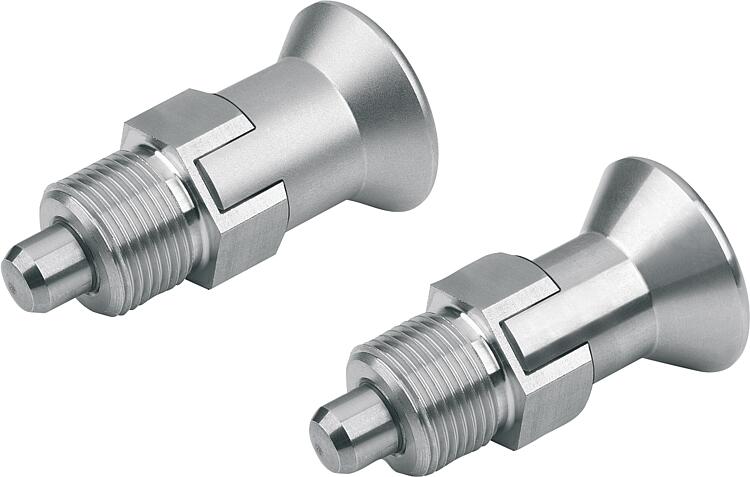

        Versão curta do pino de retenção em aço inoxidável com cabeça cogumelo em aço inoxidável e ranhura de engate

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os pinos de retenção são usados para evitar alterações da posição de engate, causadas por forças transversais.
Alguns exemplos incluem o bloqueio em comprimento e em altura, assim como o bloqueio de posição na construção de máquinas, dispositivos, móveis e veículos especiais.

Somente após a retirada manual do perno, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino de guia para travamento for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar as formas C ou D.Material:

Versão em aço inoxidável A1:
Bucha roscada, cabeça cogumelo e pino de guia para travamento não endurecido 1.4305.
Pino de guia para travamento endurecido 1.4034.
Mola de pressão 1.4310.

Versão em aço inoxidável A4:
Bucha roscada, cabeça cogumelo e pino de guia para travamento 1.4404.
Mola de pressão 1.4401.

Versão:Versão em aço inoxidável A1:
bucha roscada com superfície sem tratamento.
Cabeça cogumelo, superfície sem tratamento.
Pino de guia para travamento endurecido ou não endurecido, polido e de superfície sem tratamento.

Versão em aço inoxidável A4:
bucha roscada com superfície sem tratamento.
Cabeça cogumelo, superfície sem tratamento ou jateado.
Pino de guia para travamento polido, niquelado quimicamente ou de superfície sem tratamento.Indicação:Os materiais usados permitem uma utilização variada.
Para requisitos com uma resistência à corrosão muito elevada, são recomendados pinos de bloqueio em aço inoxidável A4.
Sob consulta:Versões especiais.Acessórios:Buchas de posicionamento K1290.
Anéis distanciadores K0665.
Kits de elementos de fixação em aço inoxidável para peças de paredes finas K2146.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2194_C Versão curta do pino de retenção em aço inoxidável com cabeça cogumelo em aço inoxidável e ranhura de engate

288 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Chave de aço	Manípulo de cabeça cogumelo	Pino de retenção	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K2194.117903	C	aço inoxidável	1.4305	superfície sem tratamento	peça não endurecida	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	sob consulta
K2194.117004	C	aço inoxidável	1.4305	superfície sem tratamento	peça não endurecida	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K2194.117105	C	aço inoxidável	1.4305	superfície sem tratamento	peça não endurecida	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K2194.117206	C	aço inoxidável	1.4305	superfície sem tratamento	peça não endurecida	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K2194.117308	C	aço inoxidável	1.4305	superfície sem tratamento	peça não endurecida	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K2194.117410	C	aço inoxidável	1.4305	superfície sem tratamento	peça não endurecida	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K2194.007903	C	aço inoxidável	1.4034	superfície sem tratamento	peça endurecida	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	sob consulta
K2194.007004	C	aço inoxidável	1.4034	superfície sem tratamento	peça endurecida	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K2194.007105	C	aço inoxidável	1.4034	superfície sem tratamento	peça endurecida	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K2194.007206	C	aço inoxidável	1.4034	superfície sem tratamento	peça endurecida	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K2194.007308	C	aço inoxidável	1.4034	superfície sem tratamento	peça endurecida	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K2194.007410	C	aço inoxidável	1.4034	superfície sem tratamento	peça endurecida	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K2194.067903	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	sob consulta
K2194.067004	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K2194.067105	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K2194.067206	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K2194.067308	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K2194.067410	C	aço inoxidável	1.4404	superfície sem tratamento	niquelado	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K2194.177903	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	sob consulta
K2194.177004	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K2194.177105	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K2194.177206	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K2194.177308	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K2194.177410	C	aço inoxidável	1.4404	superfície sem tratamento	superfície sem tratamento	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K2194.0679031	C	aço inoxidável	1.4404	jateado	niquelado	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	sob consulta
K2194.0670041	C	aço inoxidável	1.4404	jateado	niquelado	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K2194.0671051	C	aço inoxidável	1.4404	jateado	niquelado	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K2194.0672061	C	aço inoxidável	1.4404	jateado	niquelado	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K2194.0673081	C	aço inoxidável	1.4404	jateado	niquelado	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K2194.0674101	C	aço inoxidável	1.4404	jateado	niquelado	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K2194.1779031	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	3	10	sob consulta
K2194.1770041	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K2194.1771051	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K2194.1772061	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K2194.1773081	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K2194.1774101	C	aço inoxidável	1.4404	jateado	superfície sem tratamento	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
