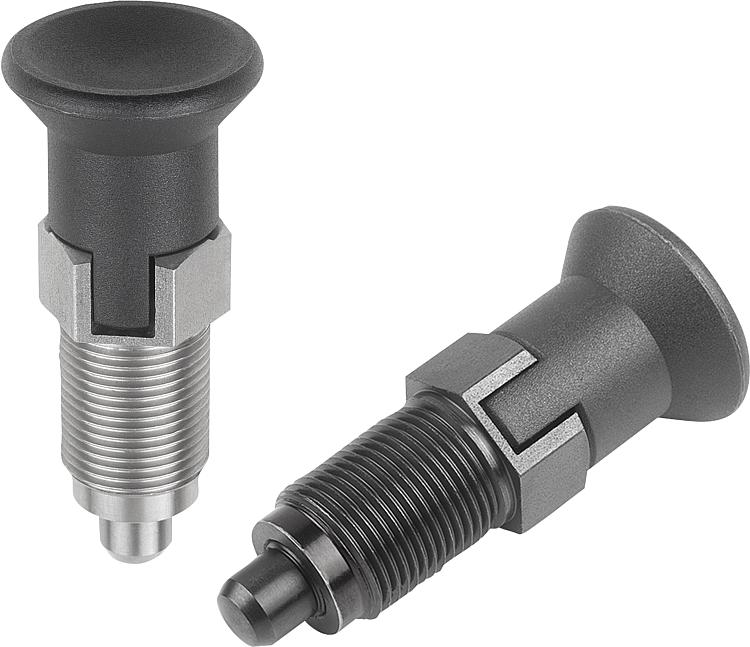

      - Pinos de retenção versão Premium de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico e pino de guia para travamento cilíndrico
        Pinos de retenção versão Premium de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, pino de guia para travamento cilíndrico e ranhura de engate

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Versão em aço:
Bucha roscada e pino de guia para travamento em aço de corte rápido.

Versão em aço inoxidável:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4034.

Cabeça cogumelo de termoplástico.
Trava rosca de poliamida.

Versão:Versão em aço:
Bucha roscada brunida.
Pino de guia para travamento endurecido, polido e brunido.

Versão em aço inoxidável:
Bucha roscada com superfície sem tratamento.
Pino de guia para travamento endurecido e polido, superfície sem tratamento.

Cabeça cogumelo cinza escuro RAL7021.

Trava rosca azul.Indicação:Os pinos de retenção tipo “Premium” se destacam pelos mais altos requisitos de fabricação do pino e da bucha roscada. Além disso, foi inserida uma centralização na bucha roscada, que pode ser utilizada para o aumento da precisão do posicionamento. Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais e quando houver a necessidade de maior precisão no posicionamento. Somente após a retirada manual do pino, é possível fazer o eslocamento para outra posição de engate. Quando houver grandes exigências de aplicação com cargas transversais, deve-se tilizar a ponta de centragem.Montagem:Ao utilizar a ponta de centragem, é recomendável fabricar o ajuste na peça de alojamento antes do corte de rosca. Sob consulta:Versões especiais.Acessórios:Bucha cilíndrica adequada K0736.
Contraporca K0700….

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0736_C Pinos de retenção versão Premium de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, pino de guia para travamento cilíndrico e ranhura de engate

335 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0736.43105	C	aço	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	1,3	5	12	sob consulta
K0736.43206	C	aço	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	1,8	6	14	sob consulta
K0736.43308	C	aço	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	2,3	15	35	sob consulta
K0736.43410	C	aço	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	2,8	15	34	sob consulta
K0736.403105	C	aço inoxidável	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	1,3	5	12	sob consulta
K0736.403206	C	aço inoxidável	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	1,8	6	14	sob consulta
K0736.403308	C	aço inoxidável	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	2,3	15	35	sob consulta
K0736.403410	C	aço inoxidável	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	2,8	15	34	sob consulta
