Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:

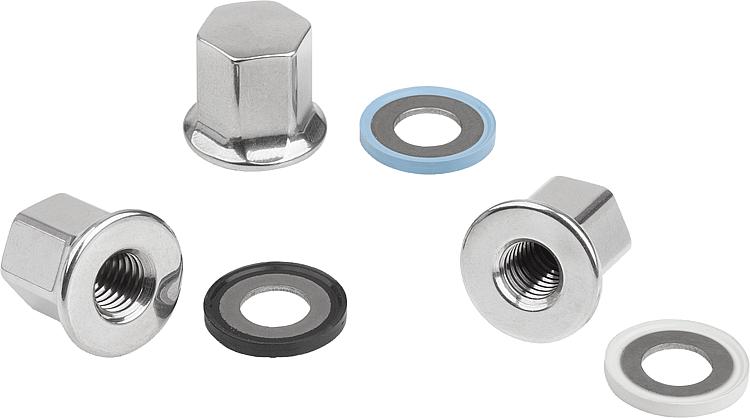

Conjunto: porca calota flangeada K1493 + anel de vedação e arruela Hygienic USIT^® K1491.

Somente a combinação de porca calota flangeada com anel de vedação e arruela Hygienic USIT^® pode garantir uma vedação livre de zonas mortas.

A porca calota flangeada para o anel de vedação e arruela Hygienic USIT^® é apropriada para processos de fixação nos setores de higiene, além de corresponder às diretrizes do EHEDG, veja confirmação no respectivo certificado.

Material:

Porca calota: aço inoxidável 1.4404
Arruela: aço inoxidável 1.4404
Anel de vedação:
70 EPDM 295 (preto).
70 EPDM 253815 (branco).
75 Fluoroprene^® XP 45 (azul).

Versão:Porca calota: polida.Indicação:

O certificado EHEDG é válido somente para a combinação de porca calota flangeada K1493 com o anel de vedação e arruela Hygienic USIT^® K1491 especialmente compatíveis.

Atenção:

O funcionamento do sistema de aparafusamento Hygienic USIT^® foi testado com materiais de aço inoxidável e agentes de limpeza convencionais. A adequação ao respectivo tipo de aplicação deve ser testada pelo usuário.

Acessórios:Parafusos sextavados com flange K1492.
Soquetes com insertos de plástico K1361.
Chave estrela/de boca com elementos de encaixe de proteção K1362.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1594 Porcas calota flangeadas em aço inoxidável e anéis de vedação e arruelas para o conjunto Hygienic USIT®

324 kB

Indicações técnicas para Hygienic USIT®

341 kB

Torques

35,9 kB

Certificate of compliance - EHEDG

148 kB

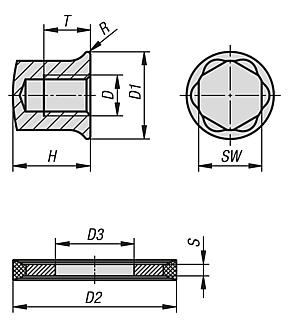

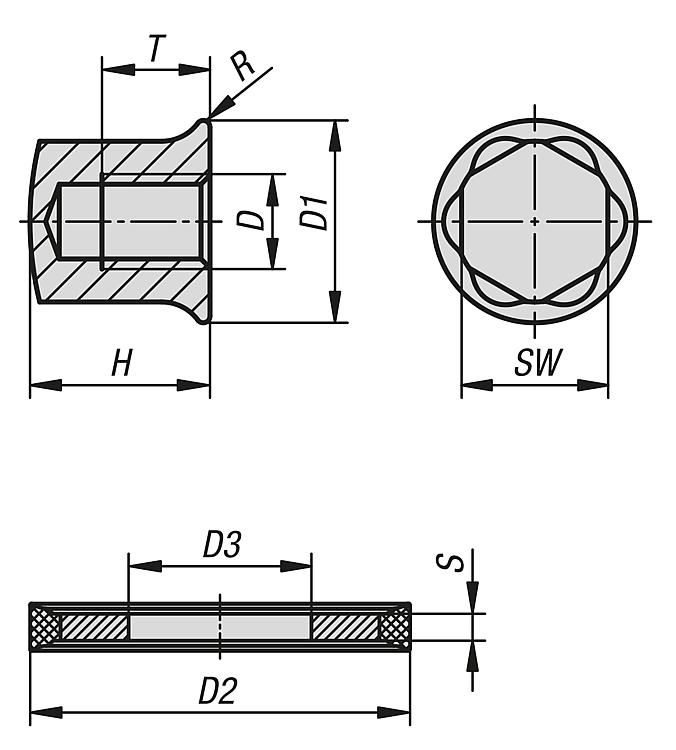

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Cor dos componentes	D	D1	D2	D3	H	R	S	SW	T	Permissão / Certificação	Preço
K1594.041	70 EPDM 295	preto	M4	10,8	9,7	4,1	9	0,45	1	7	4,8	EHEDG	sob consulta
K1594.051	70 EPDM 295	preto	M5	11,8	10,7	5,1	11	0,5	1	8	6	EHEDG	sob consulta
K1594.061	70 EPDM 295	preto	M6	14	13,1	6,1	13	0,55	1	10	7,2	EHEDG	sob consulta
K1594.081	70 EPDM 295	preto	M8	18	16,9	8,1	16	0,6	1	13	9,6	EHEDG	sob consulta
K1594.101	70 EPDM 295	preto	M10	22	21,2	10,1	20	0,75	1,5	16	12	EHEDG	sob consulta
K1594.121	70 EPDM 295	preto	M12	26,6	25,5	12,1	23	0,9	1,5	18	14,4	EHEDG	sob consulta
K1594.161	70 EPDM 295	preto	M16	35	33,9	16,1	30	1,2	1,5	24	19,2	EHEDG	sob consulta
K1594.042	70 EPDM 253815	branco	M4	10,8	9,7	4,1	9	0,45	1	7	4,8	EHEDG	sob consulta
K1594.052	70 EPDM 253815	branco	M5	11,8	10,7	5,1	11	0,5	1	8	6	EHEDG	sob consulta
K1594.062	70 EPDM 253815	branco	M6	14	13,1	6,1	13	0,55	1	10	7,2	EHEDG	sob consulta
K1594.082	70 EPDM 253815	branco	M8	18	16,9	8,1	16	0,6	1	13	9,6	EHEDG	sob consulta
K1594.102	70 EPDM 253815	branco	M10	22	21,2	10,1	20	0,75	1,5	16	12	EHEDG	sob consulta
K1594.122	70 EPDM 253815	branco	M12	26,6	25,5	12,1	23	0,9	1,5	18	14,4	EHEDG	sob consulta
K1594.162	70 EPDM 253815	branco	M16	35	33,9	16,1	30	1,2	1,5	24	19,2	EHEDG	sob consulta
K1594.044	fluoroprene XP 45	azul	M4	10,8	9,7	4,1	9	0,45	1	7	4,8	EHEDG	sob consulta
K1594.054	fluoroprene XP 45	azul	M5	11,8	10,7	5,1	11	0,5	1	8	6	EHEDG	sob consulta
K1594.064	fluoroprene XP 45	azul	M6	14	13,1	6,1	13	0,55	1	10	7,2	EHEDG	sob consulta
K1594.084	fluoroprene XP 45	azul	M8	18	16,9	8,1	16	0,6	1	13	9,6	EHEDG	sob consulta
K1594.104	fluoroprene XP 45	azul	M10	22	21,2	10,1	20	0,75	1,5	16	12	EHEDG	sob consulta
K1594.124	fluoroprene XP 45	azul	M12	26,6	25,5	12,1	23	0,9	1,5	18	14,4	EHEDG	sob consulta
K1594.164	fluoroprene XP 45	azul	M16	35	33,9	16,1	30	1,2	1,5	24	19,2	EHEDG	sob consulta
