K2232

Travas SL de aço

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Parafusos, porcas e arruelas
      - Travas SL de aço

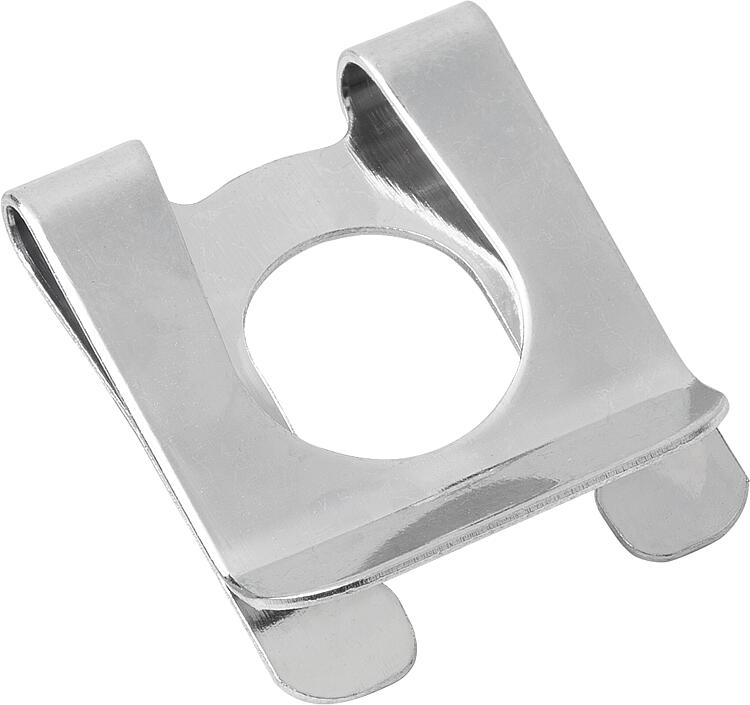

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço mola.Versão:peça zincada.Indicação:As travas SL evitam a remoção axial em eixos, árvores e pinos com ranhura ou recesso. A curvatura proporciona um alto grau de tensão para um ajuste sem choques e compensa as tolerâncias. As travas SL oferecem um alto nível de segurança contra liberação não intencional.

A montagem e a desmontagem são possíveis com e sem ferramentas de montagem.Acessórios:Pinos com ranhura para travamento do eixo adequado para garfos K1454.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2232 Travas SL de aço

162 kB

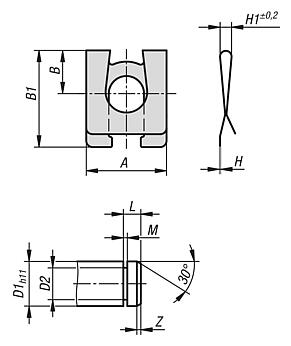

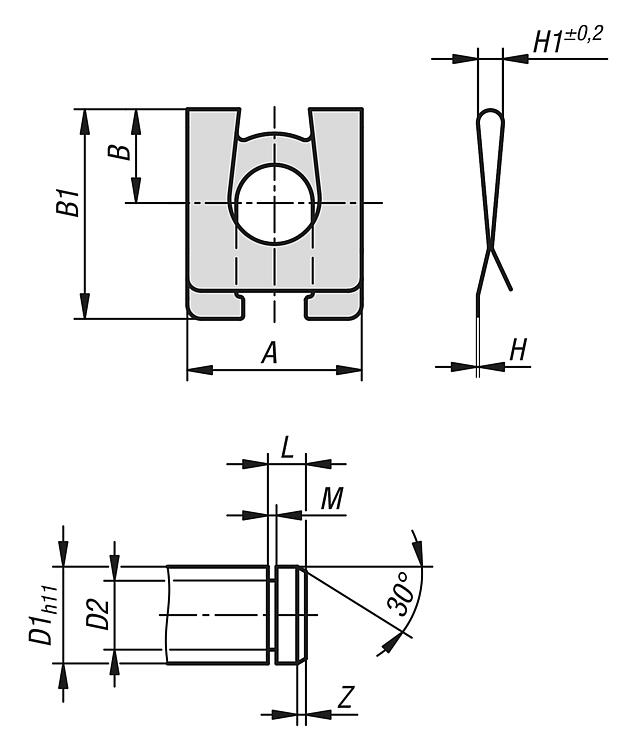

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	B1	D1	D2	H	H1	L	M	Z	Preço
K2232.0407	7	4,1	8,6	4	3,2	0,3	1,9	2	0,64	0,5	sob consulta
K2232.0509	9	5	10,9	5	4	0,4	2,25	2,5	0,74	0,5	sob consulta
K2232.0611	11	6,2	13,9	6	5	0,4	3,1	3	0,74	1	sob consulta
K2232.0814	14	8,6	18	8	6	0,45	3,5	3,5	0,94	0,5	sob consulta
K2232.1018	18	10	22	10	8	0,5	3,6	4,5	1,05	1	sob consulta
K2232.1222	22	11,8	25,9	12	9	0,5	4,8	5,5	1,15	1	sob consulta
K2232.1425	25,1	13,5	30,2	14	10	0,6	4,8	5,5	1,25	1,25	sob consulta
K2232.1628	28	16,2	34	16	12	0,6	4,8	6	1,35	1,5	sob consulta
