Parafusos para ranhuras em T DIN 787

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Parafusos, porcas e arruelas
      - Parafusos para ranhuras em T DIN 787

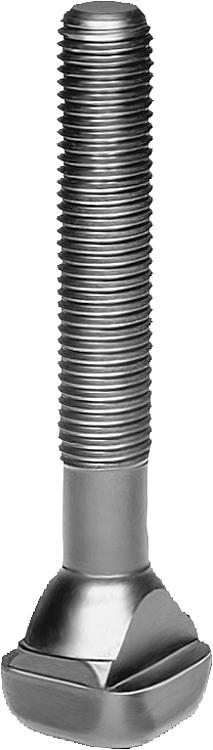

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado.Versão:Forjada, com guia de ranhura fresada, rosca laminada.
M6–M12 temperada para classe de resistência 10.9, cor preta.
M14–M36 temperada para classe de resistência 8.8, cor preta.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0698 Parafusos para ranhuras em T DIN 787

145 kB

Classes de resistência

42,1 kB

Visão geral dos elementos de fixação e vedação

716 kB

Superfícies dos parafusos

122 kB

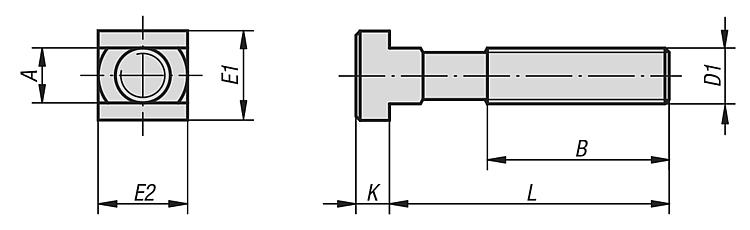

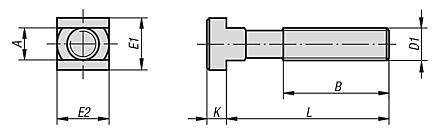

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Largura de ranhura	D1	L	A	B	E1/E2	K	Preço
K0698.0625	6	M6	25	5,7	15	10	4	sob consulta
K0698.0640	6	M6	40	5,7	28	10	4	sob consulta
K0698.0663	6	M6	63	5,7	40	10	4	sob consulta
K0698.0832	8	M8	32	7,7	22	13	6	sob consulta
K0698.0850	8	M8	50	7,7	35	13	6	sob consulta
K0698.0880	8	M8	80	7,7	50	13	6	sob consulta
K0698.1040	10	M10	40	9,7	30	15	6	sob consulta
K0698.1063	10	M10	63	9,7	45	15	6	sob consulta
K0698.10100	10	M10	100	9,7	60	15	6	sob consulta
K0698.1250	12	M12	50	11,7	35	18	7	sob consulta
K0698.1263	12	M12	63	11,7	40	18	7	sob consulta
K0698.1280	12	M12	80	11,7	55	18	7	sob consulta
K0698.12100	12	M12	100	11,7	65	18	7	sob consulta
K0698.12125	12	M12	125	11,7	75	18	7	sob consulta
K0698.12160	12	M12	160	11,7	100	18	7	sob consulta
K0698.12200	12	M12	200	11,7	120	18	7	sob consulta
K0698.1450	14	M12	50	13,7	35	22	8	sob consulta
K0698.1463	14	M12	63	13,7	45	22	8	sob consulta
K0698.1480	14	M12	80	13,7	55	22	8	sob consulta
K0698.14100	14	M12	100	13,7	65	22	8	sob consulta
K0698.14125	14	M12	125	13,7	75	22	8	sob consulta
K0698.14160	14	M12	160	13,7	100	22	8	sob consulta
K0698.14200	14	M12	200	13,7	120	22	8	sob consulta
K0698.16631	16	M14	63	15,7	45	25	9	sob consulta
K0698.16801	16	M14	80	15,7	55	25	9	sob consulta
K0698.161001	16	M14	100	15,7	65	25	9	sob consulta
K0698.161251	16	M14	125	15,7	75	25	9	sob consulta
K0698.161601	16	M14	160	15,7	100	25	9	sob consulta
K0698.162501	16	M14	250	15,7	150	25	9	sob consulta
K0698.1663	16	M16	63	15,7	45	25	9	sob consulta
K0698.1680	16	M16	80	15,7	55	25	9	sob consulta
K0698.16100	16	M16	100	15,7	65	25	9	sob consulta
K0698.16125	16	M16	125	15,7	85	25	9	sob consulta
K0698.16160	16	M16	160	15,7	100	25	9	sob consulta
K0698.16200	16	M16	200	15,7	125	25	9	sob consulta
K0698.16250	16	M16	250	15,7	150	25	9	sob consulta
K0698.1863	18	M16	63	17,7	45	28	10	sob consulta
K0698.1880	18	M16	80	17,7	55	28	10	sob consulta
K0698.18100	18	M16	100	17,7	65	28	10	sob consulta
K0698.18125	18	M16	125	17,7	85	28	10	sob consulta
K0698.18160	18	M16	160	17,7	100	28	10	sob consulta
K0698.18200	18	M16	200	17,7	125	28	10	sob consulta
K0698.18250	18	M16	250	17,7	150	28	10	sob consulta
K0698.2080	20	M20	80	19,7	55	32	12	sob consulta
K0698.20100	20	M20	100	19,7	65	32	12	sob consulta
K0698.20125	20	M20	125	19,7	85	32	12	sob consulta
K0698.20160	20	M20	160	19,7	110	32	12	sob consulta
K0698.20200	20	M20	200	19,7	125	32	12	sob consulta
K0698.20250	20	M20	250	19,7	150	32	12	sob consulta
K0698.20315	20	M20	315	19,7	190	32	12	sob consulta
K0698.2280	22	M20	80	21,7	55	35	14	sob consulta
K0698.22100	22	M20	100	21,7	65	35	14	sob consulta
K0698.22125	22	M20	125	21,7	85	35	14	sob consulta
K0698.22160	22	M20	160	21,7	110	35	14	sob consulta
K0698.22200	22	M20	200	21,7	125	35	14	sob consulta
K0698.22250	22	M20	250	21,7	150	35	14	sob consulta
K0698.22315	22	M20	315	21,7	190	35	14	sob consulta
K0698.24100	24	M24	100	23,7	70	40	16	sob consulta
K0698.24125	24	M24	125	23,7	85	40	16	sob consulta
K0698.24160	24	M24	160	23,7	110	40	16	sob consulta
K0698.24200	24	M24	200	23,7	125	40	16	sob consulta
K0698.24250	24	M24	250	23,7	150	40	16	sob consulta
K0698.24315	24	M24	315	23,7	190	40	16	sob consulta
K0698.24400	24	M24	400	23,7	240	40	16	sob consulta
K0698.28100	28	M24	100	27,7	70	44	18	sob consulta
K0698.28125	28	M24	125	27,7	85	44	18	sob consulta
K0698.28160	28	M24	160	27,7	110	44	18	sob consulta
K0698.28200	28	M24	200	27,7	125	44	18	sob consulta
K0698.28250	28	M24	250	27,7	150	44	18	sob consulta
K0698.28315	28	M24	315	27,7	190	44	18	sob consulta
K0698.28400	28	M24	400	27,7	240	44	18	sob consulta
K0698.36125	36	M30	125	35,6	80	54	22	sob consulta
K0698.36160	36	M30	160	35,6	110	54	22	sob consulta
K0698.36200	36	M30	200	35,6	135	54	22	sob consulta
K0698.36250	36	M30	250	35,6	150	54	22	sob consulta
K0698.36315	36	M30	315	35,6	200	54	22	sob consulta
K0698.36500	36	M30	500	35,6	300	54	22	sob consulta
K0698.42160	42	M36	160	41,6	100	65	26	sob consulta
K0698.42250	42	M36	250	41,6	175	65	26	sob consulta
K0698.42400	42	M36	400	41,6	250	65	26	sob consulta
