      - Porcas sextavadas com elemento de travamento em poliamida forma baixa, DIN 985 ampliada

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço, aço inoxidável A2 ou aço inoxidável A4.Versão:Aço galvanizado.
Aço inoxidável A2, com superfície sem tratamento.
Aço inoxidável A4, com superfície sem tratamento.Indicação:Ao desenroscar a porca na rosca, o anel de plástico é deformado de forma plástica e elástica. A parte elástica causa um travamento por fechamento de força de ação radial contra o afrouxamento da porca.

O travamento de plástico só funcionará se a porca sextavada estiver completamente na união roscada. O comprimento do parafuso deve ser escolhido de modo que, pelo menos, dois passos da rosca se projetem da porca.

Devido à deformação plástica do travamento de plástico, essa porca sextavada só pode ser utilizada uma vez.

Na tabela estão retratadas as alturas máximas das porcas A máx.
Faixa de temperatura:-50 °C até +120 °C.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1148 Porcas sextavadas com elemento de travamento em poliamida forma baixa, DIN 985 ampliada

179 kB

Classes de resistência

42,1 kB

Visão geral dos elementos de fixação e vedação

716 kB

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

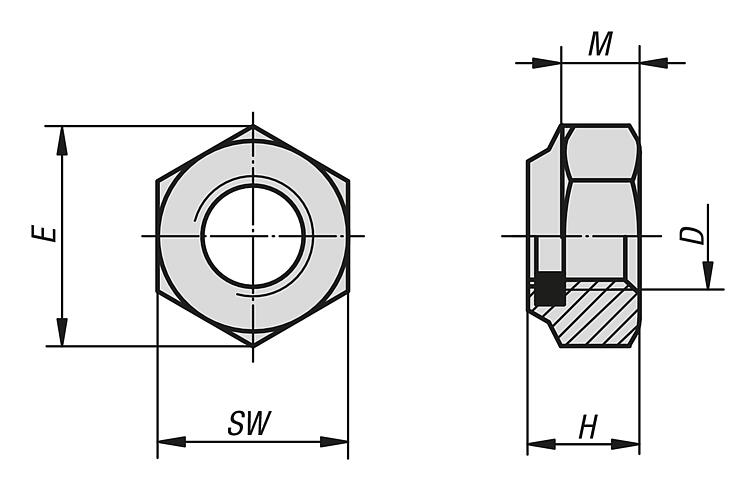

Código do artigo	Material do corpo básico	Classe de resistência	D	E	H	M	SW	DIN	Preço
K1148.203	aço	6-8	M3	6,08	4	2,4	5,5	DIN 985	sob consulta
K1148.204	aço	6-8	M4	7,66	5	2,9	7	DIN 985	sob consulta
K1148.205	aço	6-8	M5	8,79	5	3,2	8	DIN 985	sob consulta
K1148.206	aço	8	M6	11,05	6	4	10	DIN 985	sob consulta
K1148.208	aço	8	M8	14,38	8	5,5	13	DIN 985	sob consulta
K1148.210	aço	8	M10	18,9	10	6,5	17	DIN 985	sob consulta
K1148.212	aço	8	M12	21,1	12	8	19	DIN 985	sob consulta
K1148.214	aço	8	M14	23,9	14	9,5	22	DIN 985	sob consulta
K1148.216	aço	8	M16	26,76	16	10,5	24	DIN 985	sob consulta
K1148.220	aço	8	M20	32,95	20	14	30	DIN 985	sob consulta
K1148.224	aço	8	M24	39,55	24	15	36	DIN 985	sob consulta
K1148.227	aço	8	M27	45,2	27	17	41	DIN 985	sob consulta
K1148.230	aço	8	M30	50,85	30	19	46	DIN 985	sob consulta
K1148.306	aço	10	M6	11,05	6	4	10	DIN 985	sob consulta
K1148.308	aço	10	M8	14,38	8	5,5	13	DIN 985	sob consulta
K1148.310	aço	10	M10	18,9	10	6,5	17	DIN 985	sob consulta
K1148.312	aço	10	M12	21,1	12	8	19	DIN 985	sob consulta
K1148.314	aço	10	M14	23,9	14	9,5	22	DIN 985	sob consulta
K1148.316	aço	10	M16	26,76	16	10,5	24	DIN 985	sob consulta
K1148.320	aço	10	M20	32,95	20	14	30	DIN 985	sob consulta
K1148.324	aço	10	M24	35	24	15	36	DIN 985	sob consulta
K1148.327	aço	10	M27	45,2	27	17	41	DIN 985	sob consulta
K1148.330	aço	10	M30	50,85	30	19	46	DIN 985	sob consulta
K1148.103	aço inoxidável A2	70	M3	6,08	4	2,4	5,5	semelhantes à norma DIN 985	sob consulta
K1148.104	aço inoxidável A2	70	M4	7,66	5	2,9	7	semelhantes à norma DIN 985	sob consulta
K1148.105	aço inoxidável A2	70	M5	8,79	5	3,2	8	semelhantes à norma DIN 985	sob consulta
K1148.106	aço inoxidável A2	70	M6	11,05	6	4	10	semelhantes à norma DIN 985	sob consulta
K1148.108	aço inoxidável A2	70	M8	14,38	8	5,5	13	semelhantes à norma DIN 985	sob consulta
K1148.110	aço inoxidável A2	70	M10	18,9	10	6,5	17	semelhantes à norma DIN 985	sob consulta
K1148.112	aço inoxidável A2	70	M12	21,1	12	8	19	semelhantes à norma DIN 985	sob consulta
K1148.114	aço inoxidável A2	70	M14	23,9	14	9,5	22	semelhantes à norma DIN 985	sob consulta
K1148.116	aço inoxidável A2	70	M16	26,76	16	10,5	24	semelhantes à norma DIN 985	sob consulta
K1148.120	aço inoxidável A2	70	M20	32,95	20	14	30	semelhantes à norma DIN 985	sob consulta
K1148.124	aço inoxidável A2	70	M24	39,55	24	15	36	semelhantes à norma DIN 985	sob consulta
K1148.130	aço inoxidável A2	70	M30	50,85	30	19	46	semelhantes à norma DIN 985	sob consulta
K1148.603	aço inoxidável A4	-	M3	6,08	4	2,4	5,5	semelhantes à norma DIN 985	sob consulta
K1148.604	aço inoxidável A4	-	M4	7,66	5	2,9	7	semelhantes à norma DIN 985	sob consulta
K1148.605	aço inoxidável A4	-	M5	8,79	5	3,2	8	semelhantes à norma DIN 985	sob consulta
K1148.606	aço inoxidável A4	-	M6	11,05	6	4	10	semelhantes à norma DIN 985	sob consulta
K1148.608	aço inoxidável A4	-	M8	14,38	8	5,5	13	semelhantes à norma DIN 985	sob consulta
K1148.610	aço inoxidável A4	-	M10	18,9	10	6,5	17	semelhantes à norma DIN 985	sob consulta
K1148.612	aço inoxidável A4	-	M12	21,1	12	8	19	semelhantes à norma DIN 985	sob consulta
K1148.614	aço inoxidável A4	-	M14	23,9	14	9,5	22	semelhantes à norma DIN 985	sob consulta
K1148.616	aço inoxidável A4	-	M16	26,76	16	10,5	24	semelhantes à norma DIN 985	sob consulta
K1148.620	aço inoxidável A4	-	M20	32,95	20	14	30	semelhantes à norma DIN 985	sob consulta
K1148.624	aço inoxidável A4	-	M24	39,55	24	15	36	semelhantes à norma DIN 985	sob consulta
K1148.627	aço inoxidável A4	-	M27	45,2	27	17	41	semelhantes à norma DIN 985	sob consulta
K1148.630	aço inoxidável A4	-	M30	50,85	30	19	46	semelhantes à norma DIN 985	sob consulta
