      - Parafusos sextavados de aço inoxidável com anel de vedação no modelo Hygienic DESIGN

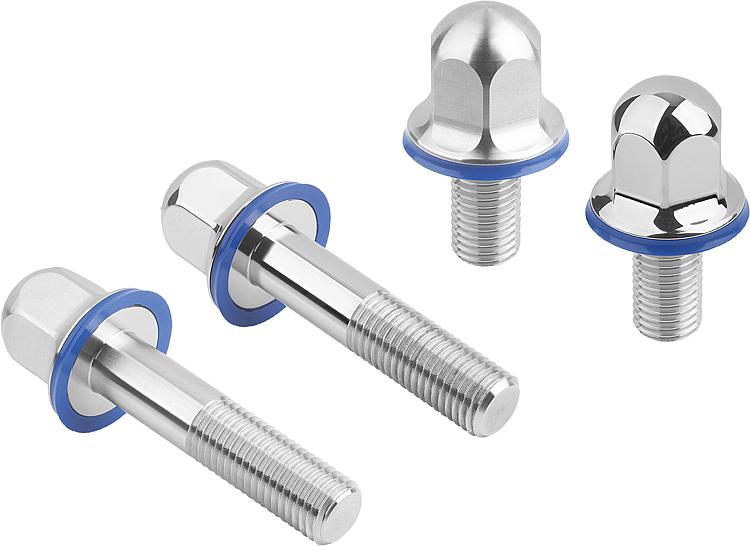

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:O sistema de aparafusamento Hygienic DESIGN foi especialmente desenvolvido para aplicações nos setores de processamento de gêneros alimentícios. Demos grande importância à otimização da geometria para atender os procedimentos de limpeza, assim como à rugosidade superficial de Ra ≤ 0,8 µm. O anel de vedação pré-montado torna a aplicação rápida e fácil, complementando o conjunto.Material:

Parafuso sextavado: aço inoxidável 1.4404.
Anel de vedação: termoplástico em conformidade com EU10/2011 e FDA (POM).

Versão:Parafuso sextavado: aço inoxidável polido e não polido.
Anel de vedação: RAL5002 - azul marinho (POM).Indicação:A superfície de apoio do anel de vedação deve ser tanto plana e perpendicular ao furo do parafuso como apresentar uma rugosidade da superfície de Ra ≤ 0,8 µm.
Anel de vedação impróprio para limpeza ácida (valor de pH <4) e agentes oxidantes.Faixa de temperatura:-20 °C a +100 °C (POM).Vantagens:Anel de vedação pré-montado e substituível.
Materiais compatíveis com gêneros alimentícios.
Geometria otimizada para procedimentos de limpeza.Sob consulta:Versões especiais.Atenção:A adequação da união roscada modelo "Hygienic Design" para o processo desejado deve ser verificada pelo usuário. O anel de vedação deve ser inspecionado regularmente ou substituído, dependendo da ação da carga aplicada ou de influências externas (temperatura, agentes de limpeza e meios de produtos).Acessórios:Anéis de vedação K1649.
Porcas sextavadas em aço inoxidável com anel de vedação K1648.
Soquetes com encaixes plásticos K1361.
Chave estrela / de boca com elementos de encaixe de proteção K1362.Versão da rosca:M4 - M16.FornecimentoParafuso sextavado incl. anel de vedação.Indicação de desenho:

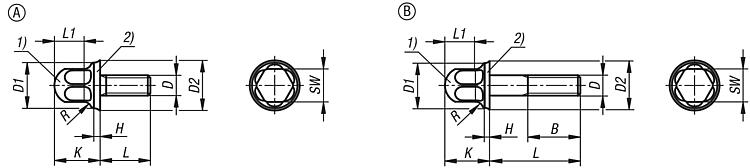

1) Parafuso sextavado
2) Anel de vedação

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1647 Parafusos sextavados de aço inoxidável com anel de vedação no modelo Hygienic DESIGN

205 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Superfície Corpo básico	B	D	D1	D2	H	K	L	L1	R	SW	Preço
K1647.1104X08	A	sem haste	polido	-	M4	10	11,25	2	11,1	8	5,9	3	7	sob consulta
K1647.1104X10	A	sem haste	polido	-	M4	10	11,25	2	11,1	10	5,9	3	7	sob consulta
K1647.1104X12	A	sem haste	polido	-	M4	10	11,25	2	11,1	12	5,9	3	7	sob consulta
K1647.1104X16	A	sem haste	polido	-	M4	10	11,25	2	11,1	16	5,9	3	7	sob consulta
K1647.1104X20	A	sem haste	polido	-	M4	10	11,25	2	11,1	20	5,9	3	7	sob consulta
K1647.1104X25	B	com haste	polido	14	M4	10	11,25	2	11,1	25	5,9	3	7	sob consulta
K1647.1104X30	B	com haste	polido	14	M4	10	11,25	2	11,1	30	5,9	3	7	sob consulta
K1647.1104X35	B	com haste	polido	14	M4	10	11,25	2	11,1	35	5,9	3	7	sob consulta
K1647.1104X40	B	com haste	polido	14	M4	10	11,25	2	11,1	40	5,9	3	7	sob consulta
K1647.1105X10	A	sem haste	polido	-	M5	12	13,25	2	13,1	10	7,4	3	8	sob consulta
K1647.1105X12	A	sem haste	polido	-	M5	12	13,25	2	13,1	12	7,4	3	8	sob consulta
K1647.1105X16	A	sem haste	polido	-	M5	12	13,25	2	13,1	16	7,4	3	8	sob consulta
K1647.1105X20	A	sem haste	polido	-	M5	12	13,25	2	13,1	20	7,4	3	8	sob consulta
K1647.1105X25	B	com haste	polido	16	M5	12	13,25	2	13,1	25	7,4	3	8	sob consulta
K1647.1105X30	B	com haste	polido	16	M5	12	13,25	2	13,1	30	7,4	3	8	sob consulta
K1647.1105X35	B	com haste	polido	16	M5	12	13,25	2	13,1	35	7,4	3	8	sob consulta
K1647.1105X40	B	com haste	polido	16	M5	12	13,25	2	13,1	40	7,4	3	8	sob consulta
K1647.1105X45	B	com haste	polido	16	M5	12	13,25	2	13,1	45	7,4	3	8	sob consulta
K1647.1105X50	B	com haste	polido	16	M5	12	13,25	2	13,1	50	7,4	3	8	sob consulta
K1647.1106X12	A	sem haste	polido	-	M6	14	15,74	2,5	15,1	12	9,1	3	10	sob consulta
K1647.1106X16	A	sem haste	polido	-	M6	14	15,74	2,5	15,1	16	9,1	3	10	sob consulta
K1647.1106X20	A	sem haste	polido	-	M6	14	15,74	2,5	15,1	20	9,1	3	10	sob consulta
K1647.1106X25	A	sem haste	polido	-	M6	14	15,74	2,5	15,1	25	9,1	3	10	sob consulta
K1647.1106X30	B	com haste	polido	18	M6	14	15,74	2,5	15,1	30	9,1	3	10	sob consulta
K1647.1106X35	B	com haste	polido	18	M6	14	15,74	2,5	15,1	35	9,1	3	10	sob consulta
K1647.1106X40	B	com haste	polido	18	M6	14	15,74	2,5	15,1	40	9,1	3	10	sob consulta
K1647.1106X45	B	com haste	polido	18	M6	14	15,74	2,5	15,1	45	9,1	3	10	sob consulta
K1647.1106X50	B	com haste	polido	18	M6	14	15,74	2,5	15,1	50	9,1	3	10	sob consulta
K1647.1106X60	B	com haste	polido	18	M6	14	15,74	2,5	15,1	60	9,1	3	10	sob consulta
K1647.1108X16	A	sem haste	polido	-	M8	18	19,74	2,5	18,1	16	11,7	3	13	sob consulta
K1647.1108X20	A	sem haste	polido	-	M8	18	19,74	2,5	18,1	20	11,7	3	13	sob consulta
K1647.1108X25	A	sem haste	polido	-	M8	18	19,74	2,5	18,1	25	11,7	3	13	sob consulta
K1647.1108X30	A	sem haste	polido	-	M8	18	19,74	2,5	18,1	30	11,7	3	13	sob consulta
K1647.1108X35	A	sem haste	polido	-	M8	18	19,74	2,5	18,1	35	11,7	3	13	sob consulta
K1647.1108X40	B	com haste	polido	22	M8	18	19,74	2,5	18,1	40	11,7	3	13	sob consulta
K1647.1108X45	B	com haste	polido	22	M8	18	19,74	2,5	18,1	45	11,7	3	13	sob consulta
K1647.1108X50	B	com haste	polido	22	M8	18	19,74	2,5	18,1	50	11,7	3	13	sob consulta
K1647.1108X60	B	com haste	polido	22	M8	18	19,74	2,5	18,1	60	11,7	3	13	sob consulta
K1647.1108X70	B	com haste	polido	22	M8	18	19,74	2,5	18,1	70	11,7	3	13	sob consulta
K1647.1108X80	B	com haste	polido	22	M8	18	19,74	2,5	18,1	80	11,7	3	13	sob consulta
K1647.1110X20	A	sem haste	polido	-	M10	22	23,74	2,5	22,1	20	15	4	16	sob consulta
K1647.1110X25	A	sem haste	polido	-	M10	22	23,74	2,5	22,1	25	15	4	16	sob consulta
K1647.1110X30	A	sem haste	polido	-	M10	22	23,74	2,5	22,1	30	15	4	16	sob consulta
K1647.1110X35	A	sem haste	polido	-	M10	22	23,74	2,5	22,1	35	15	4	16	sob consulta
K1647.1110X40	A	sem haste	polido	-	M10	22	23,74	2,5	22,1	40	15	4	16	sob consulta
K1647.1110X45	B	com haste	polido	26	M10	22	23,74	2,5	22,1	45	15	4	16	sob consulta
K1647.1110X50	B	com haste	polido	26	M10	22	23,74	2,5	22,1	50	15	4	16	sob consulta
K1647.1110X60	B	com haste	polido	26	M10	22	23,74	2,5	22,1	60	15	4	16	sob consulta
K1647.1110X70	B	com haste	polido	26	M10	22	23,74	2,5	22,1	70	15	4	16	sob consulta
K1647.1110X80	B	com haste	polido	26	M10	22	23,74	2,5	22,1	80	15	4	16	sob consulta
K1647.1112X25	A	sem haste	polido	-	M12	26	28,25	3	25,1	25	16,1	5	18	sob consulta
K1647.1112X30	A	sem haste	polido	-	M12	26	28,25	3	25,1	30	16,1	5	18	sob consulta
K1647.1112X35	A	sem haste	polido	-	M12	26	28,25	3	25,1	35	16,1	5	18	sob consulta
K1647.1112X40	A	sem haste	polido	-	M12	26	28,25	3	25,1	40	16,1	5	18	sob consulta
K1647.1112X45	A	sem haste	polido	-	M12	26	28,25	3	25,1	45	16,1	5	18	sob consulta
K1647.1112X50	B	com haste	polido	30	M12	26	28,25	3	25,1	50	16,1	5	18	sob consulta
K1647.1112X60	B	com haste	polido	30	M12	26	28,25	3	25,1	60	16,1	5	18	sob consulta
K1647.1112X70	B	com haste	polido	30	M12	26	28,25	3	25,1	70	16,1	5	18	sob consulta
K1647.1112X80	B	com haste	polido	30	M12	26	28,25	3	25,1	80	16,1	5	18	sob consulta
K1647.1116X30	A	sem haste	polido	-	M16	35	37,25	3	32,1	30	21,8	6	24	sob consulta
K1647.1116X35	A	sem haste	polido	-	M16	35	37,25	3	32,1	35	21,8	6	24	sob consulta
K1647.1116X40	A	sem haste	polido	-	M16	35	37,25	3	32,1	40	21,8	6	24	sob consulta
K1647.1116X45	A	sem haste	polido	-	M16	35	37,25	3	32,1	45	21,8	6	24	sob consulta
K1647.1116X50	A	sem haste	polido	-	M16	35	37,25	3	32,1	50	21,8	6	24	sob consulta
K1647.1116X60	A	sem haste	polido	-	M16	35	37,25	3	32,1	60	21,8	6	24	sob consulta
K1647.1116X70	B	com haste	polido	38	M16	35	37,25	3	32,1	70	21,8	6	24	sob consulta
K1647.1116X80	B	com haste	polido	38	M16	35	37,25	3	32,1	80	21,8	6	24	sob consulta
K1647.2104X08	A	sem haste	não polido	-	M4	10	11,25	2	11,1	8	5,9	3	7	sob consulta
K1647.2104X10	A	sem haste	não polido	-	M4	10	11,25	2	11,1	10	5,9	3	7	sob consulta
K1647.2104X12	A	sem haste	não polido	-	M4	10	11,25	2	11,1	12	5,9	3	7	sob consulta
K1647.2104X16	A	sem haste	não polido	-	M4	10	11,25	2	11,1	16	5,9	3	7	sob consulta
K1647.2104X20	A	sem haste	não polido	-	M4	10	11,25	2	11,1	20	5,9	3	7	sob consulta
K1647.2104X25	B	com haste	não polido	14	M4	10	11,25	2	11,1	25	5,9	3	7	sob consulta
K1647.2104X30	B	com haste	não polido	14	M4	10	11,25	2	11,1	30	5,9	3	7	sob consulta
K1647.2104X35	B	com haste	não polido	14	M4	10	11,25	2	11,1	35	5,9	3	7	sob consulta
K1647.2104X40	B	com haste	não polido	14	M4	10	11,25	2	11,1	40	5,9	3	7	sob consulta
K1647.2105X10	A	sem haste	não polido	-	M5	12	13,25	2	13,1	10	7,4	3	8	sob consulta
K1647.2105X12	A	sem haste	não polido	-	M5	12	13,25	2	13,1	12	7,4	3	8	sob consulta
K1647.2105X16	A	sem haste	não polido	-	M5	12	13,25	2	13,1	16	7,4	3	8	sob consulta
K1647.2105X20	A	sem haste	não polido	-	M5	12	13,25	2	13,1	20	7,4	3	8	sob consulta
K1647.2105X25	B	com haste	não polido	16	M5	12	13,25	2	13,1	25	7,4	3	8	sob consulta
K1647.2105X30	B	com haste	não polido	16	M5	12	13,25	2	13,1	30	7,4	3	8	sob consulta
K1647.2105X35	B	com haste	não polido	16	M5	12	13,25	2	13,1	35	7,4	3	8	sob consulta
K1647.2105X40	B	com haste	não polido	16	M5	12	13,25	2	13,1	40	7,4	3	8	sob consulta
K1647.2105X45	B	com haste	não polido	16	M5	12	13,25	2	13,1	45	7,4	3	8	sob consulta
K1647.2105X50	B	com haste	não polido	16	M5	12	13,25	2	13,1	50	7,4	3	8	sob consulta
K1647.2106X12	A	sem haste	não polido	-	M6	14	15,74	2,5	15,1	12	9,1	3	10	sob consulta
K1647.2106X16	A	sem haste	não polido	-	M6	14	15,74	2,5	15,1	16	9,1	3	10	sob consulta
K1647.2106X20	A	sem haste	não polido	-	M6	14	15,74	2,5	15,1	20	9,1	3	10	sob consulta
K1647.2106X25	A	sem haste	não polido	-	M6	14	15,74	2,5	15,1	25	9,1	3	10	sob consulta
K1647.2106X30	B	com haste	não polido	18	M6	14	15,74	2,5	15,1	30	9,1	3	10	sob consulta
K1647.2106X35	B	com haste	não polido	18	M6	14	15,74	2,5	15,1	35	9,1	3	10	sob consulta
K1647.2106X40	B	com haste	não polido	18	M6	14	15,74	2,5	15,1	40	9,1	3	10	sob consulta
K1647.2106X45	B	com haste	não polido	18	M6	14	15,74	2,5	15,1	45	9,1	3	10	sob consulta
K1647.2106X50	B	com haste	não polido	18	M6	14	15,74	2,5	15,1	50	9,1	3	10	sob consulta
K1647.2106X60	B	com haste	não polido	18	M6	14	15,74	2,5	15,1	60	9,1	3	10	sob consulta
K1647.2108X16	A	sem haste	não polido	-	M8	18	19,74	2,5	18,1	16	11,7	3	13	sob consulta
K1647.2108X20	A	sem haste	não polido	-	M8	18	19,74	2,5	18,1	20	11,7	3	13	sob consulta
K1647.2108X25	A	sem haste	não polido	-	M8	18	19,74	2,5	18,1	25	11,7	3	13	sob consulta
K1647.2108X30	A	sem haste	não polido	-	M8	18	19,74	2,5	18,1	30	11,7	3	13	sob consulta
K1647.2108X35	A	sem haste	não polido	-	M8	18	19,74	2,5	18,1	35	11,7	3	13	sob consulta
K1647.2108X40	B	com haste	não polido	22	M8	18	19,74	2,5	18,1	40	11,7	3	13	sob consulta
K1647.2108X45	B	com haste	não polido	22	M8	18	19,74	2,5	18,1	45	11,7	3	13	sob consulta
K1647.2108X50	B	com haste	não polido	22	M8	18	19,74	2,5	18,1	50	11,7	3	13	sob consulta
K1647.2108X60	B	com haste	não polido	22	M8	18	19,74	2,5	18,1	60	11,7	3	13	sob consulta
K1647.2108X70	B	com haste	não polido	22	M8	18	19,74	2,5	18,1	70	11,7	3	13	sob consulta
K1647.2108X80	B	com haste	não polido	22	M8	18	19,74	2,5	18,1	80	11,7	3	13	sob consulta
K1647.2110X20	A	sem haste	não polido	-	M10	22	23,74	2,5	22,1	20	15	4	16	sob consulta
K1647.2110X25	A	sem haste	não polido	-	M10	22	23,74	2,5	22,1	25	15	4	16	sob consulta
K1647.2110X30	A	sem haste	não polido	-	M10	22	23,74	2,5	22,1	30	15	4	16	sob consulta
K1647.2110X35	A	sem haste	não polido	-	M10	22	23,74	2,5	22,1	35	15	4	16	sob consulta
K1647.2110X40	A	sem haste	não polido	-	M10	22	23,74	2,5	22,1	40	15	4	16	sob consulta
K1647.2110X45	B	com haste	não polido	26	M10	22	23,74	2,5	22,1	45	15	4	16	sob consulta
K1647.2110X50	B	com haste	não polido	26	M10	22	23,74	2,5	22,1	50	15	4	16	sob consulta
K1647.2110X60	B	com haste	não polido	26	M10	22	23,74	2,5	22,1	60	15	4	16	sob consulta
K1647.2110X70	B	com haste	não polido	26	M10	22	23,74	2,5	22,1	70	15	4	16	sob consulta
K1647.2110X80	B	com haste	não polido	26	M10	22	23,74	2,5	22,1	80	15	4	16	sob consulta
K1647.2112X25	A	sem haste	não polido	-	M12	26	28,25	3	25,1	25	16,1	5	18	sob consulta
K1647.2112X30	A	sem haste	não polido	-	M12	26	28,25	3	25,1	30	16,1	5	18	sob consulta
K1647.2112X35	A	sem haste	não polido	-	M12	26	28,25	3	25,1	35	16,1	5	18	sob consulta
K1647.2112X40	A	sem haste	não polido	-	M12	26	28,25	3	25,1	40	16,1	5	18	sob consulta
K1647.2112X45	A	sem haste	não polido	-	M12	26	28,25	3	25,1	45	16,1	5	18	sob consulta
K1647.2112X50	B	com haste	não polido	30	M12	26	28,25	3	25,1	50	16,1	5	18	sob consulta
K1647.2112X60	B	com haste	não polido	30	M12	26	28,25	3	25,1	60	16,1	5	18	sob consulta
K1647.2112X70	B	com haste	não polido	30	M12	26	28,25	3	25,1	70	16,1	5	18	sob consulta
K1647.2112X80	B	com haste	não polido	30	M12	26	28,25	3	25,1	80	16,1	5	18	sob consulta
K1647.2116X30	A	sem haste	não polido	-	M16	35	37,25	3	32,1	30	21,8	6	24	sob consulta
K1647.2116X35	A	sem haste	não polido	-	M16	35	37,25	3	32,1	35	21,8	6	24	sob consulta
K1647.2116X40	A	sem haste	não polido	-	M16	35	37,25	3	32,1	40	21,8	6	24	sob consulta
K1647.2116X45	A	sem haste	não polido	-	M16	35	37,25	3	32,1	45	21,8	6	24	sob consulta
K1647.2116X50	A	sem haste	não polido	-	M16	35	37,25	3	32,1	50	21,8	6	24	sob consulta
K1647.2116X60	A	sem haste	não polido	-	M16	35	37,25	3	32,1	60	21,8	6	24	sob consulta
K1647.2116X70	B	com haste	não polido	38	M16	35	37,25	3	32,1	70	21,8	6	24	sob consulta
K1647.2116X80	B	com haste	não polido	38	M16	35	37,25	3	32,1	80	21,8	6	24	sob consulta
