Porcas sextavadas, forma baixa DIN 439 / ISO 4035

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Parafusos, porcas e arruelas
      - Porcas sextavadas, forma baixa DIN 439 / ISO 4035

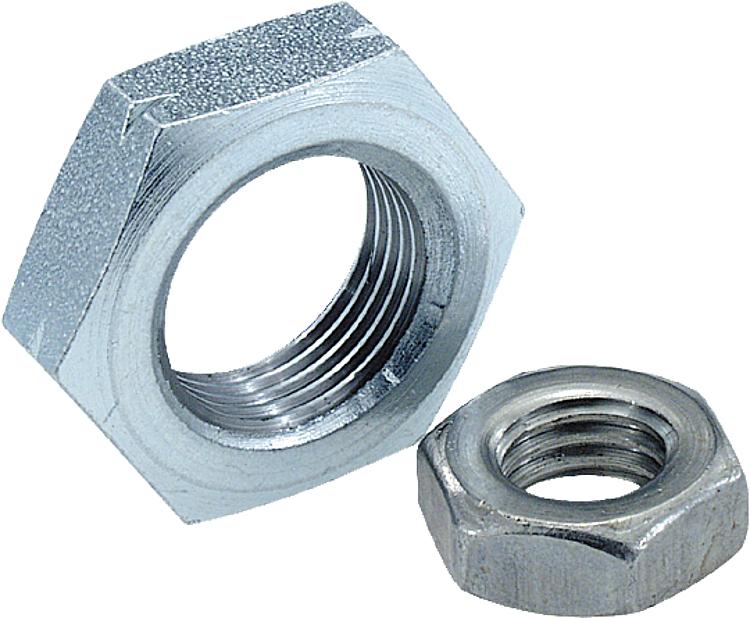

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço, aço inoxidável A2 ou aço inoxidável A4.Versão:Aço com classe de resistência 04, galvanizado ou brunido.
Aço inoxidável A2, com superfície sem tratamento.
Aço inoxidável A4, com superfície sem tratamento.Indicação:Esta porca sextavada é utilizada em uniões roscadas com capacidade de suporte de carga restrita, por ex. como contraporca em forquilhas de articulação ou terminais de rótula.
Na tabela estão retratadas as alturas máximas das porcas A máx.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0700 Porcas sextavadas, forma baixa DIN 439 / ISO 4035

194 kB

Classes de resistência

42,1 kB

Visão geral dos elementos de fixação e vedação

716 kB

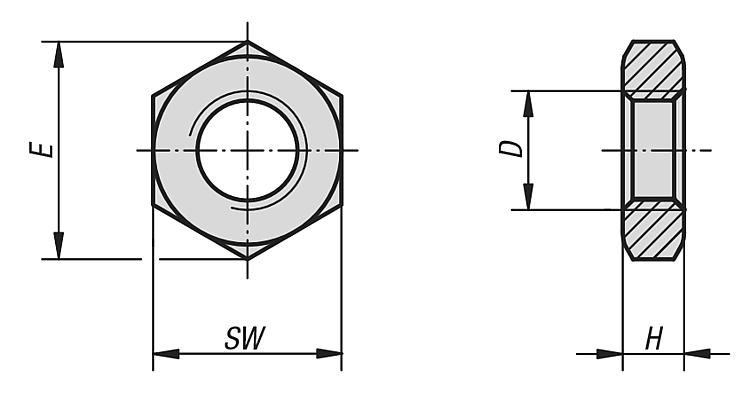

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	Versão 2	D	E	H	SW	DIN	ISO	Preço
K0700.006	aço	galvanizada com zinco	rosca direita	M6X0,75	11,05	3,2	10	DIN 439	-	sob consulta
K0700.008	aço	galvanizada com zinco	rosca direita	M8X1	14,38	4	13	DIN 439	-	sob consulta
K0700.05	aço	galvanizada com zinco	rosca direita	M5	8,79	2,7	8	DIN 439	-	sob consulta
K0700.06	aço	galvanizada com zinco	rosca direita	M6	11,05	3,2	10	DIN 439	-	sob consulta
K0700.061	aço	galvanizada com zinco	rosca esquerda	M6	11,05	3,2	10	DIN 439	-	sob consulta
K0700.08	aço	galvanizada com zinco	rosca direita	M8	14,38	4	13	DIN 439	-	sob consulta
K0700.081	aço	galvanizada com zinco	rosca esquerda	M8	14,38	4	13	DIN 439	-	sob consulta
K0700.10	aço	galvanizada com zinco	rosca direita	M10	18,9	5	17	DIN 439	-	sob consulta
K0700.101	aço	galvanizada com zinco	rosca esquerda	M10	18,9	5	17	DIN 439	-	sob consulta
K0700.103	aço	galvanizada com zinco	rosca direita	M10X1	18,9	5	17	DIN 439	-	sob consulta
K0700.1031	aço	galvanizada com zinco	rosca esquerda	M10X1	18,9	5	17	DIN 439	-	sob consulta
K0700.104	aço	galvanizada com zinco	rosca direita	M10X1,25	18,9	5	17	DIN 439	-	sob consulta
K0700.1041	aço	galvanizada com zinco	rosca esquerda	M10X1,25	18,9	5	17	DIN 439	-	sob consulta
K0700.12	aço	galvanizada com zinco	rosca direita	M12	21,1	6	19	DIN 439	-	sob consulta
K0700.121	aço	galvanizada com zinco	rosca esquerda	M12	21,1	6	19	DIN 439	-	sob consulta
K0700.123	aço	galvanizada com zinco	rosca direita	M12X1,25	21,1	6	19	DIN 439	-	sob consulta
K0700.1231	aço	galvanizada com zinco	rosca esquerda	M12X1,25	21,1	6	19	DIN 439	-	sob consulta
K0700.124	aço	galvanizada com zinco	rosca direita	M12X1,5	21,1	6	19	DIN 439	-	sob consulta
K0700.1241	aço	galvanizada com zinco	rosca esquerda	M12X1,5	21,1	6	19	DIN 439	-	sob consulta
K0700.16	aço	galvanizada com zinco	rosca direita	M16	26,76	8	24	DIN 439	-	sob consulta
K0700.161	aço	galvanizada com zinco	rosca esquerda	M16	26,76	8	24	DIN 439	-	sob consulta
K0700.163	aço	galvanizada com zinco	rosca direita	M16x1,5	26,76	8	24	DIN 439	-	sob consulta
K0700.183	aço	galvanizada com zinco	rosca direita	M18x1,5	29,56	9	27	DIN 439	-	sob consulta
K0700.203	aço	galvanizada com zinco	rosca direita	M20X1,5	32,95	10	30	DIN 439	-	sob consulta
K0700.2031	aço	galvanizada com zinco	rosca esquerda	M20X1,5	32,95	10	30	DIN 439	-	sob consulta
K0700.223	aço	galvanizada com zinco	rosca direita	M22x1,5	36,9	10	32	DIN 439	-	sob consulta
K0700.2231	aço	galvanizada com zinco	rosca esquerda	M22x1,5	36,9	10	32	DIN 439	-	sob consulta
K0700.14	aço	galvanizada com zinco	rosca direita	M14	24,49	7	22	DIN 439	-	sob consulta
K0700.20	aço	galvanizada com zinco	rosca direita	M20	32,95	10	30	DIN 439	-	sob consulta
K0700.24	aço	galvanizada com zinco	rosca direita	M24	39,55	12	36	DIN 439	-	sob consulta
K0700.30	aço	galvanizada com zinco	rosca direita	M30	50,85	15	46	DIN 439	-	sob consulta
K0700.205	aço	brunido	rosca direita	M5	8,79	2,7	8	DIN 439	-	sob consulta
K0700.206	aço	brunido	rosca direita	M6	11,05	3,2	10	DIN 439	-	sob consulta
K0700.2063	aço	brunido	rosca direita	M6X0,75	11,05	3,2	10	DIN 439	-	sob consulta
K0700.208	aço	brunido	rosca direita	M8	14,38	4	13	DIN 439	-	sob consulta
K0700.2083	aço	brunido	rosca direita	M8X1	14,38	4	13	DIN 439	-	sob consulta
K0700.210	aço	brunido	rosca direita	M10	18,9	5	17	DIN 439	-	sob consulta
K0700.2103	aço	brunido	rosca direita	M10X1	18,9	5	17	DIN 439	-	sob consulta
K0700.212	aço	brunido	rosca direita	M12	21,1	6	19	DIN 439	-	sob consulta
K0700.2124	aço	brunido	rosca direita	M12X1,5	21,1	6	19	DIN 439	-	sob consulta
K0700.216	aço	brunido	rosca direita	M16	26,76	8	24	DIN 439	-	sob consulta
K0700.2163	aço	brunido	rosca direita	M16x1,5	26,76	8	24	DIN 439	-	sob consulta
K0700.2203	aço	brunido	rosca direita	M20X1,5	32,95	10	30	DIN 439	-	sob consulta
K0700.2243	aço	brunido	rosca direita	M24x2	39,6	12	36	DIN 439	-	sob consulta
K0700.105	aço inoxidável A2	superfície sem tratamento	rosca direita	M5	8,79	2,7	8	DIN 439	-	sob consulta
K0700.106	aço inoxidável A2	superfície sem tratamento	rosca direita	M6	11,05	3,2	10	DIN 439	-	sob consulta
K0700.1061	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M6	11,05	3,2	10	DIN 439	-	sob consulta
K0700.1062	aço inoxidável A2	superfície sem tratamento	rosca direita	M6X0,75	11,05	3,2	10	DIN 439	-	sob consulta
K0700.108	aço inoxidável A2	superfície sem tratamento	rosca direita	M8	14,38	4	13	DIN 439	-	sob consulta
K0700.1081	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M8	14,38	4	13	DIN 439	-	sob consulta
K0700.1083	aço inoxidável A2	superfície sem tratamento	rosca direita	M8X1	14,38	4	13	DIN 439	-	sob consulta
K0700.110	aço inoxidável A2	superfície sem tratamento	rosca direita	M10	18,9	5	17	DIN 439	-	sob consulta
K0700.1101	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M10	18,9	5	17	DIN 439	-	sob consulta
K0700.1103	aço inoxidável A2	superfície sem tratamento	rosca direita	M10X1	18,9	5	17	DIN 439	-	sob consulta
K0700.11031	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M10X1	18,9	5	17	DIN 439	-	sob consulta
K0700.1104	aço inoxidável A2	superfície sem tratamento	rosca direita	M10X1,25	18,9	5	17	DIN 439	-	sob consulta
K0700.11041	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M10X1,25	18,9	5	17	DIN 439	-	sob consulta
K0700.112	aço inoxidável A2	superfície sem tratamento	rosca direita	M12	21,1	6	19	DIN 439	-	sob consulta
K0700.1121	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M12	21,1	6	19	DIN 439	-	sob consulta
K0700.1123	aço inoxidável A2	superfície sem tratamento	rosca direita	M12X1,25	21,1	6	19	DIN 439	-	sob consulta
K0700.11231	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M12X1,25	21,1	6	19	DIN 439	-	sob consulta
K0700.1124	aço inoxidável A2	superfície sem tratamento	rosca direita	M12X1,5	21,1	6	19	DIN 439	-	sob consulta
K0700.116	aço inoxidável A2	superfície sem tratamento	rosca direita	M16	26,76	8	24	DIN 439	-	sob consulta
K0700.1161	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M16	26,76	8	24	DIN 439	-	sob consulta
K0700.1163	aço inoxidável A2	superfície sem tratamento	rosca direita	M16x1,5	26,76	8	24	DIN 439	-	sob consulta
K0700.120	aço inoxidável A2	superfície sem tratamento	rosca direita	M20	32,95	10	30	DIN 439	-	sob consulta
K0700.1203	aço inoxidável A2	superfície sem tratamento	rosca direita	M20X1,5	32,95	10	30	DIN 439	-	sob consulta
K0700.12031	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M20X1,5	32,95	10	30	DIN 439	-	sob consulta
K0700.1223	aço inoxidável A2	superfície sem tratamento	rosca direita	M22x1,5	36,9	10	32	DIN 439	-	sob consulta
K0700.12231	aço inoxidável A2	superfície sem tratamento	rosca esquerda	M22x1,5	36,9	10	32	DIN 439	-	sob consulta
K0700.1243	aço inoxidável A2	superfície sem tratamento	rosca direita	M24x2	39,6	12	36	DIN 439	-	sob consulta
K0700.114	aço inoxidável A2	superfície sem tratamento	rosca direita	M14	24,49	7	22	DIN 439	-	sob consulta
K0700.1244	aço inoxidável A2	superfície sem tratamento	rosca direita	M24	39,55	12	36	DIN 439	-	sob consulta
K0700.605	aço inoxidável A4	superfície sem tratamento	rosca direita	M5	8,79	2,7	8	DIN 439	-	sob consulta
K0700.606	aço inoxidável A4	superfície sem tratamento	rosca direita	M6	11,05	3,2	10	DIN 439	-	sob consulta
K0700.6062	aço inoxidável A4	superfície sem tratamento	rosca direita	M6X0,75	11,05	3,2	10	DIN 439	-	sob consulta
K0700.608	aço inoxidável A4	superfície sem tratamento	rosca direita	M8	14,38	4	13	DIN 439	-	sob consulta
K0700.6083	aço inoxidável A4	superfície sem tratamento	rosca direita	M8X1	14,38	4	13	DIN 439	-	sob consulta
K0700.610	aço inoxidável A4	superfície sem tratamento	rosca direita	M10	18,9	5	17	DIN 439	-	sob consulta
K0700.6103	aço inoxidável A4	superfície sem tratamento	rosca direita	M10X1	18,9	5	17	DIN 439	-	sob consulta
K0700.6104	aço inoxidável A4	superfície sem tratamento	rosca direita	M10X1,25	18,9	5	17	DIN 439	-	sob consulta
K0700.612	aço inoxidável A4	superfície sem tratamento	rosca direita	M12	21,1	6	19	DIN 439	-	sob consulta
K0700.6123	aço inoxidável A4	superfície sem tratamento	rosca direita	M12X1,25	21,1	6	19	DIN 439	-	sob consulta
K0700.6124	aço inoxidável A4	superfície sem tratamento	rosca direita	M12X1,5	21,1	6	19	DIN 439	-	sob consulta
K0700.614	aço inoxidável A4	superfície sem tratamento	rosca direita	M14	24,49	7	22	DIN 439	-	sob consulta
K0700.616	aço inoxidável A4	superfície sem tratamento	rosca direita	M16	26,76	8	24	DIN 439	-	sob consulta
K0700.6163	aço inoxidável A4	superfície sem tratamento	rosca direita	M16x1,5	26,76	8	24	DIN 439	-	sob consulta
K0700.620	aço inoxidável A4	superfície sem tratamento	rosca direita	M20	32,95	10	30	DIN 439	-	sob consulta
K0700.6203	aço inoxidável A4	superfície sem tratamento	rosca direita	M20X1,5	32,95	10	30	DIN 439	-	sob consulta
K0700.6223	aço inoxidável A4	superfície sem tratamento	rosca direita	M22x1,5	36,9	10	32	DIN 439	-	sob consulta
K0700.6244	aço inoxidável A4	superfície sem tratamento	rosca direita	M24	39,55	12	36	DIN 439	-	sob consulta
K0700.6243	aço inoxidável A4	superfície sem tratamento	rosca direita	M24x2	39,6	12	36	DIN 439	-	sob consulta
