- Adaptação Código do artigo
|
|
|

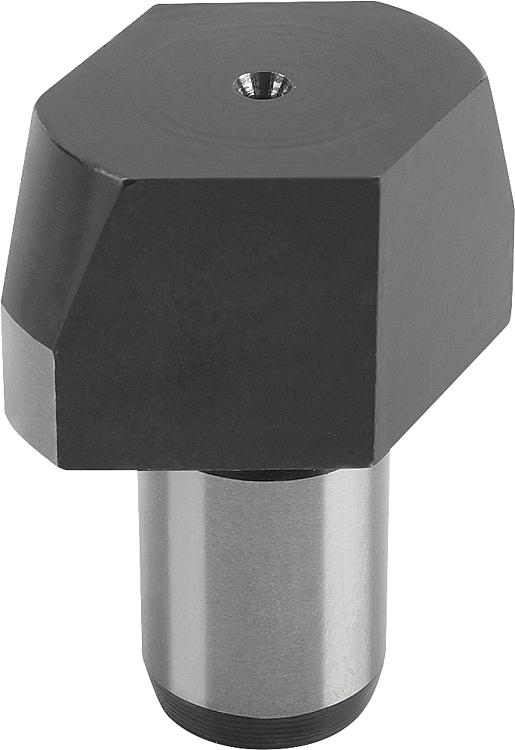

K0293_CPinos de posicionamento achatado, forma C |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço ferramenta.Versão:peça endurecida e retificada.Indicação:Com a forma achatada C, é possível compensar as tolerâncias de distâncias em perfurações ou segurar a parte a ser posicionada apenas em uma direção.
Pinos semelhantes, ver K0352, K0353, K0354 e K0355. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Versão 1 | B | D1 | D2 | H | H1 | H2 | H3 | T | CAD | Aces. | Preço | Encomendar |
|---|
| K0293.406 | C | versão curta | 1 | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 |  | | sob consulta | | | K0293.408 | C | versão curta | 1,6 | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | sob consulta | | | K0293.410 | C | versão curta | 2,5 | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | sob consulta | | | K0293.412 | C | versão curta | 2,5 | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | sob consulta | | | K0293.416 | C | versão curta | 3,5 | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 | | | sob consulta | | | K0293.420 | C | versão curta | 5 | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 | | | sob consulta | | | K0293.425 | C | versão curta | 5 | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 | | | sob consulta | | | K0293.506 | C | versão longa | 1 | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 | | | sob consulta | | | K0293.508 | C | versão longa | 1,6 | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 | | | sob consulta | | | K0293.510 | C | versão longa | 2,5 | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | sob consulta | | | K0293.512 | C | versão longa | 2,5 | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | sob consulta | | | K0293.516 | C | versão longa | 3,5 | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 | | | sob consulta | | | K0293.520 | C | versão longa | 5 | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 | | | sob consulta | | | K0293.525 | C | versão longa | 5 | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 | | | sob consulta | |
