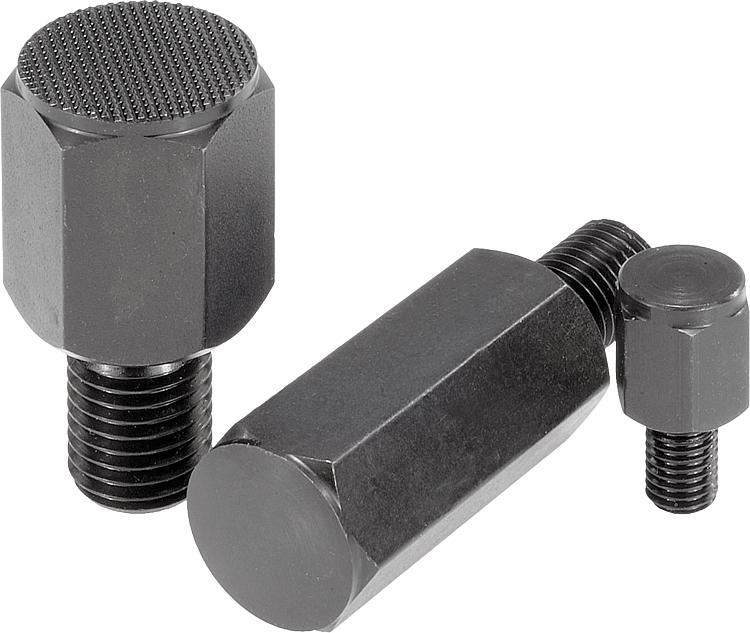

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Corpo da peça em aço temperado.Versão:Corpo da peça temperado e brunido.
Superfície de apoio cementada.Indicação:Os pés de posicionamento são utilizados para o suporte de peças de trabalho, tanto usinadas como não usinadas. Além disso, eles servem como batentes e posicionadores na fabricação de dispositivos e ferramentas. Indicação de desenho:

Forma A: superfície plana endurecida
Forma B: superfície plana, retificada e endurecida
Forma C: superfície esférica endurecida
Forma D: superfície recartilhada temperada

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0299 Pés de suporte

197 kB

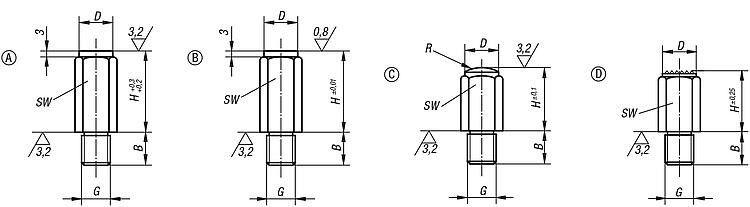

Desenhos (visão geral)

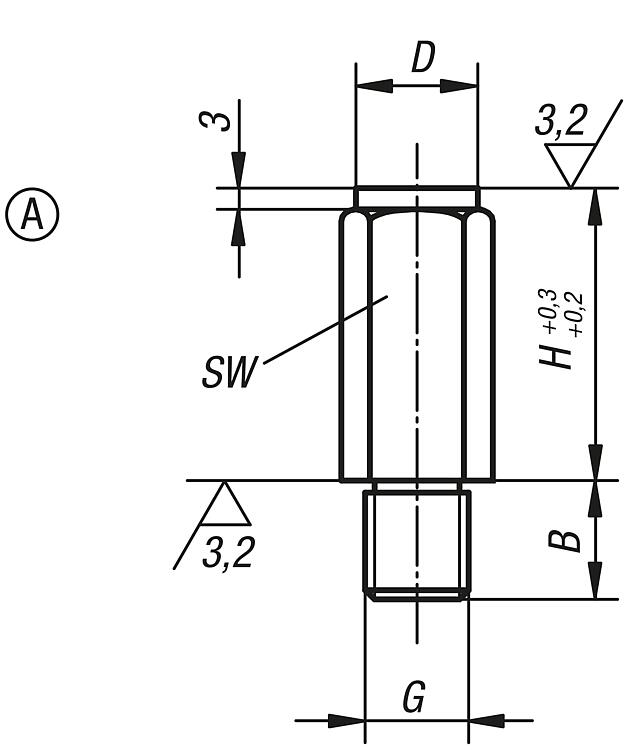

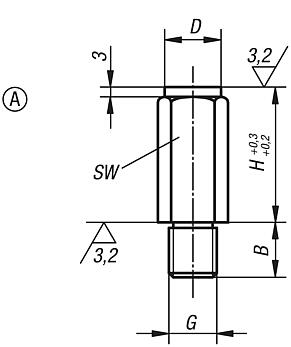

Pés de posicionamento, forma A, superfície plana, endurecida

mais informações

Desenhos

Pés de posicionamento, forma A, superfície plana, endurecida

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	B	D	G	H	SW	Preço
K0299.106010	A	11	10	M6	10	10	sob consulta
K0299.106020	A	11	10	M6	20	10	sob consulta
K0299.108010	A	13	13	M8	10	13	sob consulta
K0299.108015	A	13	13	M8	15	13	sob consulta
K0299.108030	A	13	13	M8	30	13	sob consulta
K0299.110010	A	16	17	M10	10	17	sob consulta
K0299.110020	A	16	17	M10	20	17	sob consulta
K0299.110040	A	16	17	M10	40	17	sob consulta
K0299.112010	A	20	19	M12	10	19	sob consulta
K0299.112025	A	20	19	M12	25	19	sob consulta
K0299.112050	A	20	19	M12	50	19	sob consulta
K0299.116015	A	24	27	M16	15	27	sob consulta
K0299.116030	A	24	27	M16	30	27	sob consulta
K0299.116060	A	24	27	M16	60	27	sob consulta
K0299.120040	A	29	32	M20	40	32	sob consulta
K0299.120080	A	29	32	M20	80	32	sob consulta

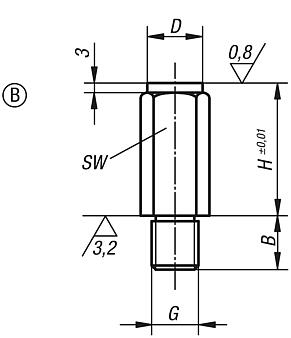

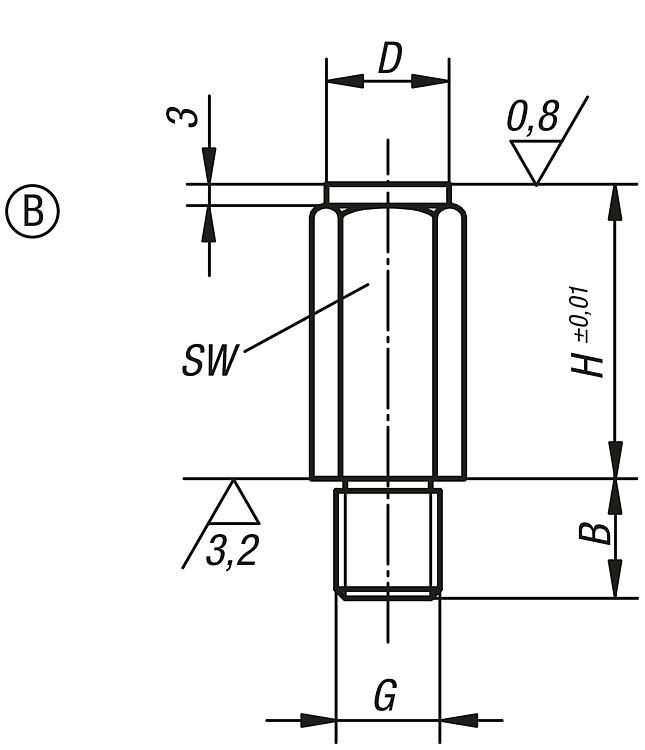

Pés de posicionamento, forma B, superfície plana, retificada e endurecida

mais informações

Desenhos

Pés de posicionamento, forma B, superfície plana, retificada e endurecida

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	B	D	G	H	SW	Preço
K0299.206010	B	11	10	M6	10	10	sob consulta
K0299.206020	B	11	10	M6	20	10	sob consulta
K0299.208010	B	13	13	M8	10	13	sob consulta
K0299.208015	B	13	13	M8	15	13	sob consulta
K0299.208030	B	13	13	M8	30	13	sob consulta
K0299.210010	B	16	17	M10	10	17	sob consulta
K0299.210020	B	16	17	M10	20	17	sob consulta
K0299.210040	B	16	17	M10	40	17	sob consulta
K0299.212010	B	20	19	M12	10	19	sob consulta
K0299.212025	B	20	19	M12	25	19	sob consulta
K0299.212050	B	20	19	M12	50	19	sob consulta
K0299.216015	B	24	27	M16	15	27	sob consulta
K0299.216030	B	24	27	M16	30	27	sob consulta
K0299.216060	B	24	27	M16	60	27	sob consulta
K0299.220040	B	29	32	M20	40	32	sob consulta
K0299.220080	B	29	32	M20	80	32	sob consulta

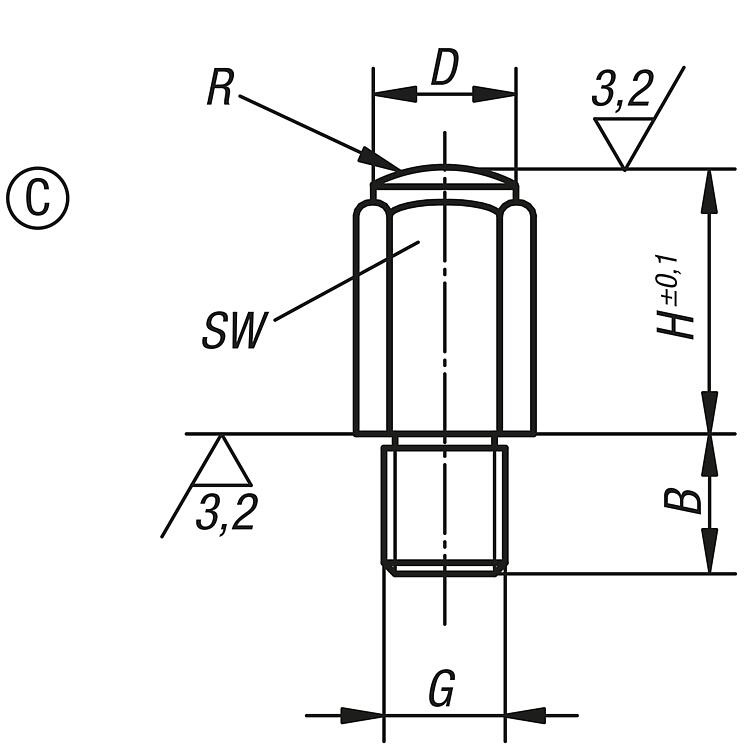

Pés de posicionamento, forma C, superfície esférica endurecida

mais informações

Desenhos

Pés de posicionamento, forma C, superfície esférica endurecida

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	B	D	G	H	R	SW	Preço
K0299.306010	C	11	10	M6	10	15	10	sob consulta
K0299.306020	C	11	10	M6	20	15	10	sob consulta
K0299.308010	C	13	13	M8	10	20	13	sob consulta
K0299.308015	C	13	13	M8	15	20	13	sob consulta
K0299.308030	C	13	13	M8	30	20	13	sob consulta
K0299.310010	C	16	17	M10	10	30	17	sob consulta
K0299.310020	C	16	17	M10	20	30	17	sob consulta
K0299.310040	C	16	17	M10	40	30	17	sob consulta
K0299.312010	C	20	19	M12	10	40	19	sob consulta
K0299.312025	C	20	19	M12	25	35	19	sob consulta
K0299.312050	C	20	19	M12	50	35	19	sob consulta
K0299.316015	C	24	27	M16	15	50	27	sob consulta
K0299.316030	C	24	27	M16	30	50	27	sob consulta
K0299.316060	C	24	27	M16	60	50	27	sob consulta
K0299.320040	C	29	32	M20	40	60	32	sob consulta
K0299.320080	C	29	32	M20	80	60	32	sob consulta

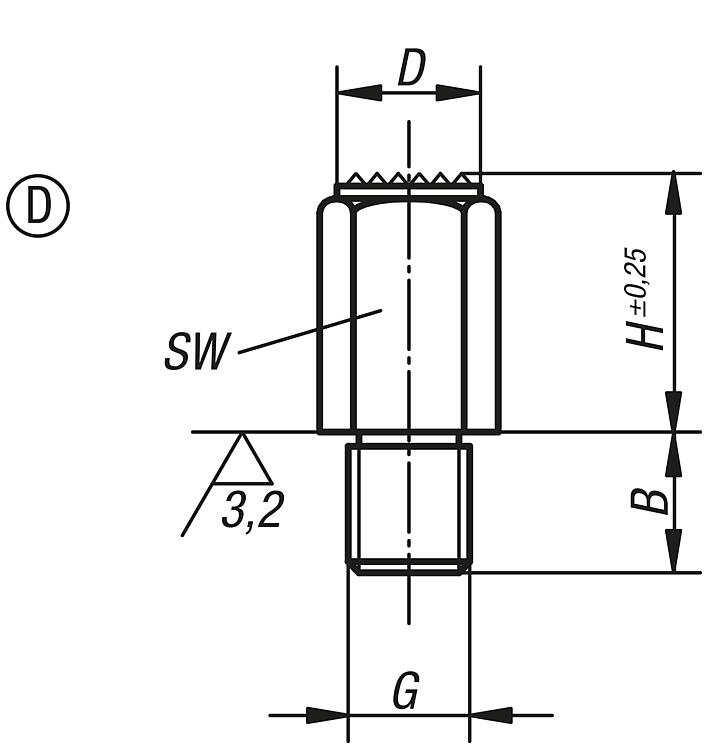

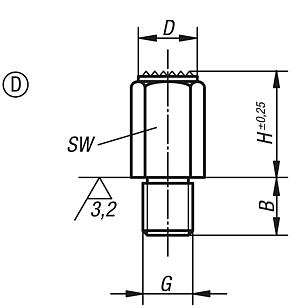

Pés de posicionamento, forma D com superfície estriada temperada

mais informações

Desenhos

Pés de posicionamento, forma D com superfície estriada temperada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	B	D	G	H	SW	Preço
K0299.406010	D	11	10	M6	10	10	sob consulta
K0299.406020	D	11	10	M6	20	10	sob consulta
K0299.408015	D	13	13	M8	15	13	sob consulta
K0299.408030	D	13	13	M8	30	13	sob consulta
K0299.410020	D	16	17	M10	20	17	sob consulta
K0299.410040	D	16	17	M10	40	17	sob consulta
K0299.412025	D	20	19	M12	25	19	sob consulta
K0299.412050	D	20	19	M12	50	19	sob consulta
K0299.416030	D	24	27	M16	30	27	sob consulta
K0299.416060	D	24	27	M16	60	27	sob consulta
K0299.420040	D	29	32	M20	40	32	sob consulta
K0299.420080	D	29	32	M20	80	32	sob consulta
