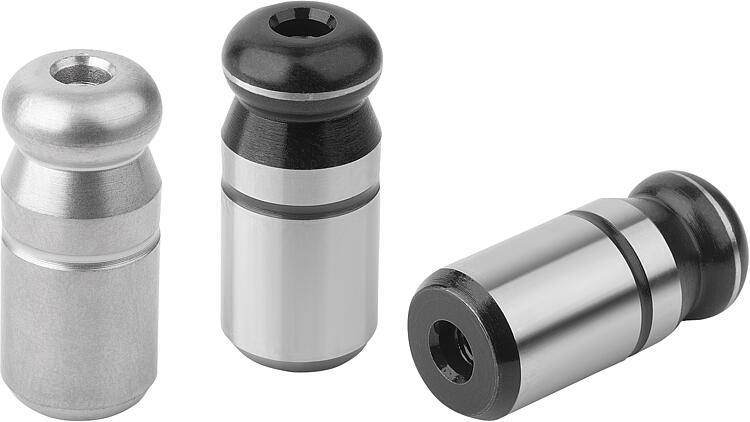

Versão:Aço endurecido e retificado. Aço inoxidável retificado e revestido por Kolsterising.Indicação:Os pinos de posicionamento com borda esférica facilitam o processo de junções, pois foram planejados especialmente para junções. A tendência à inclinação, também chamada de "efeito gaveta", que é causada pela colocação inclinada da peça de junção ou por forças que não atuem sobre o eixo do pino durante o deslocamento, é minimizada através da borda esférica e das inclinações nas junções seguintes (ver também o diagrama de montagem de peças de encaixe 1).Indicação de desenho:

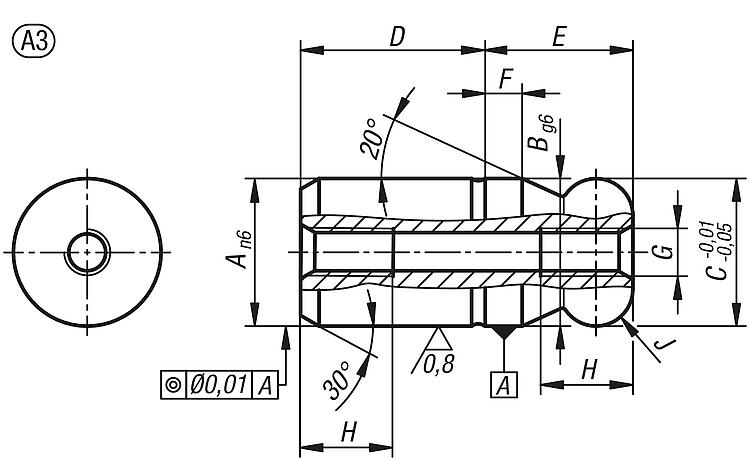

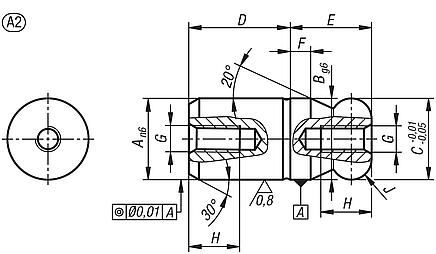

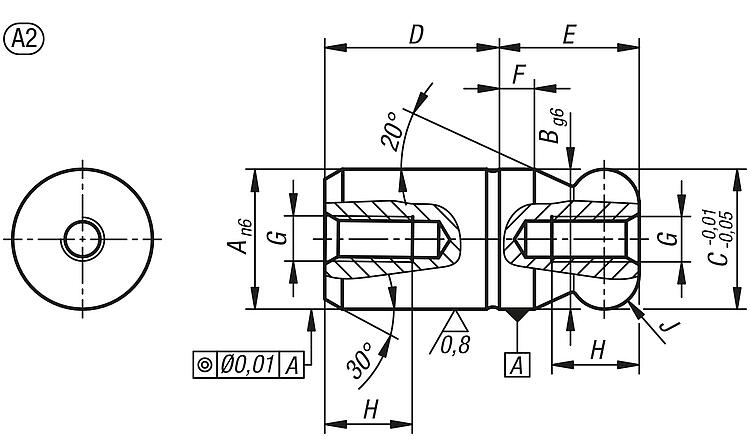

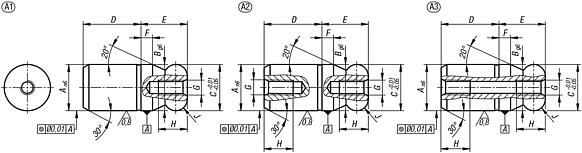

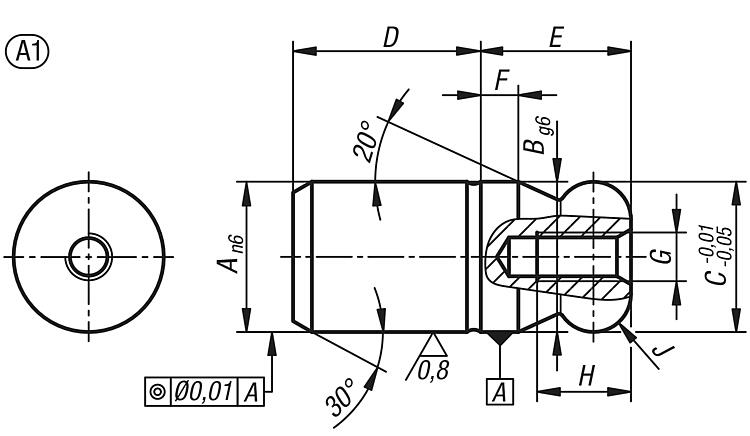

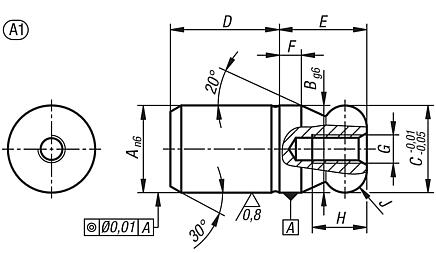

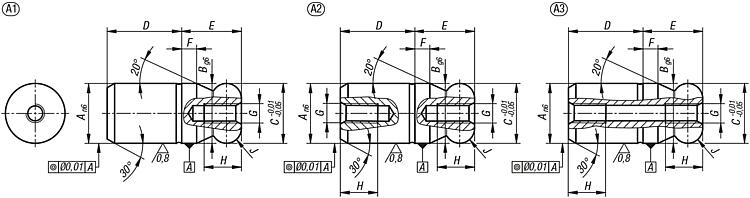

1) Rosca fêmea em um lado com furo cego 2) Rosca fêmea em ambos os lados com furo cego 3) Rosca fêmea em ambos os lados com furo passante
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
