Pino de posicionamento extensível forma A e C

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação para peças de trabalho
    - Elementos de posicionamento,
      - Pino de posicionamento extensível forma A e C

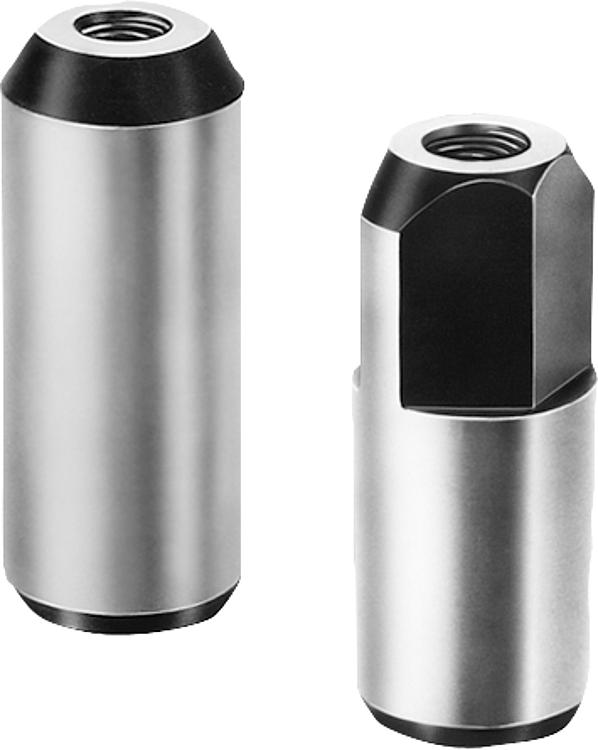

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço ferramenta.Versão:endurecido e retificado (HRC 56 +2 ).Indicação:Os pinos de posicionamento podem ser retirados com facilidade através de um extrator.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0817 Pino de posicionamento extensível forma A e C

142 kB

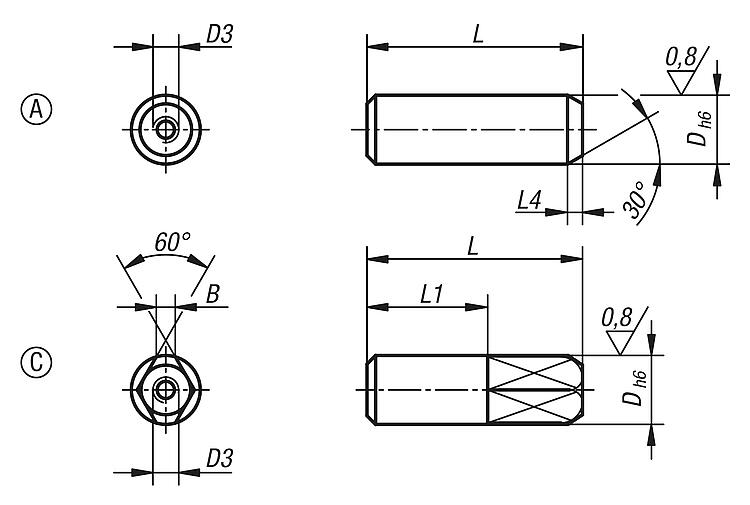

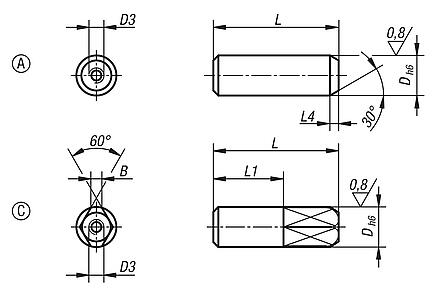

Desenhos (visão geral)

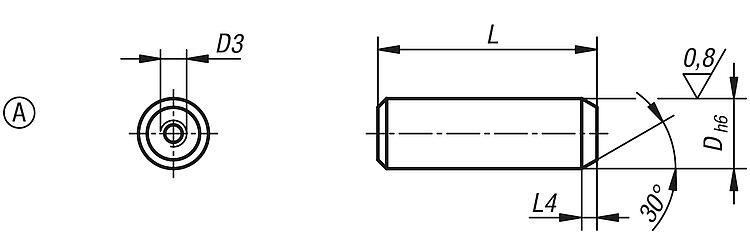

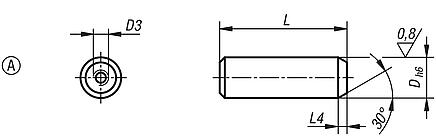

Pino de posicionamento extrator forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D3	L	L4	Preço
K0817.08	A	8	M3	25	3	sob consulta
K0817.10	A	10	M3	30	3	sob consulta
K0817.12	A	12	M5	34	4	sob consulta
K0817.16	A	16	M5	42	4	sob consulta
K0817.20	A	20	M5	47	5	sob consulta
K0817.25	A	25	M5	49	5	sob consulta

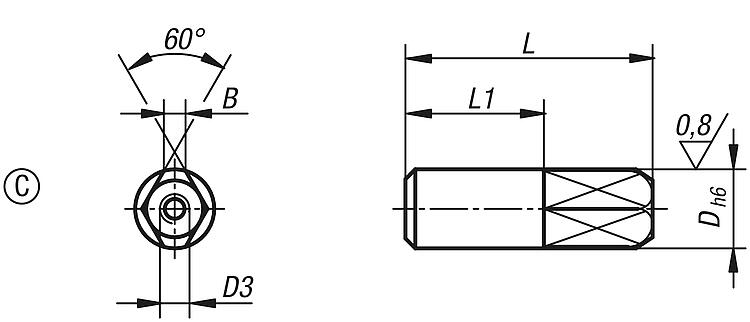

Pino de posicionamento extrator forma C

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D3	L	L1	B	Preço
K0817.082	C	8	M3	25	14	2,2	sob consulta
K0817.102	C	10	M3	30	17	3	sob consulta
K0817.122	C	12	M5	34	20	3,5	sob consulta
K0817.162	C	16	M5	42	26	5	sob consulta
K0817.202	C	20	M5	47	30	6	sob consulta
K0817.252	C	25	M5	49	30	8	sob consulta
