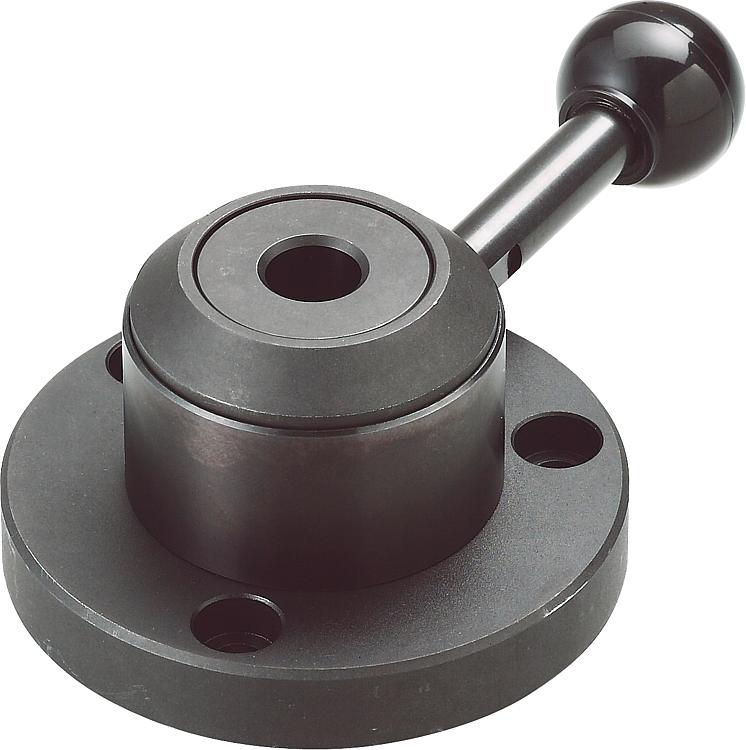

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial, versão:Corpo e pino de guia em aço temperado e brunido.
Alça em aço temperado, brunido.
Botão bola em plástico PF 31, preto.Indicação:* Força manual admissível para a alça.
** Até este peso, a peça de trabalho pode ser posicionada de maneira otimizada.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0918 Unidades de posicionamento

293 kB

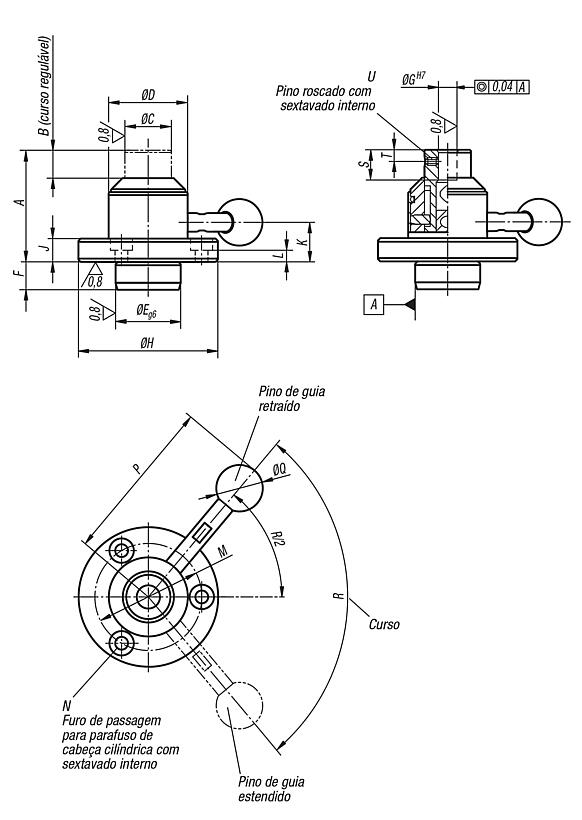

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	48 61	12 15	20 30	34 48	28 42	12 14	8 12	60 80	10 13	17 23	5 7	46 63	M5 M6	71 94	20 25	100 90	13 15	5 8	M4x5 M6x8	150* 200*	250 300				Reset
Código do artigo	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T	U	Força manual FH N	Peso de peça de trabalho máx. kg	CAD	Aces.	Preço	Encomendar
K0918.2808	48	12	20	34	28	12	8	60	10	17	5	46	M5	71	20	100	13	5	M4x5	150*	250**			sob consulta
K0918.4212	61	15	30	48	42	14	12	80	13	23	7	63	M6	94	25	90	15	8	M6x8	200*	300**			sob consulta
