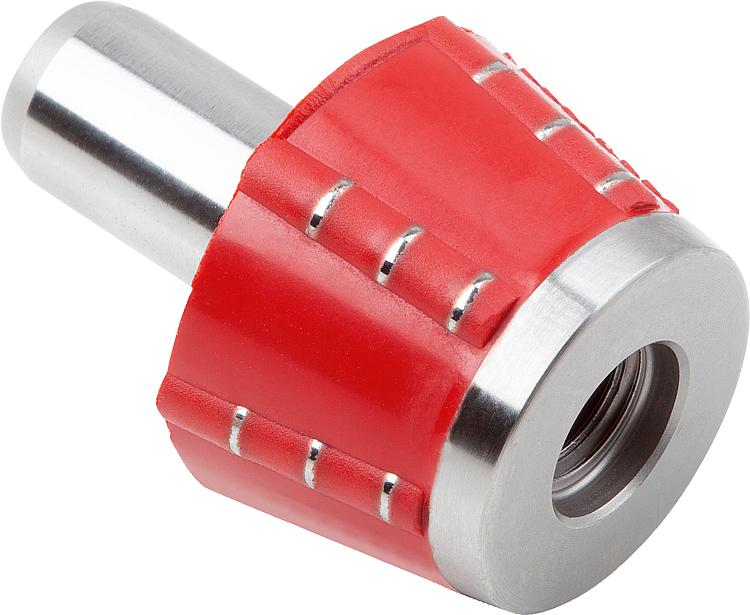

K1627Cones de posicionamento em aço para unidades de centragem |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

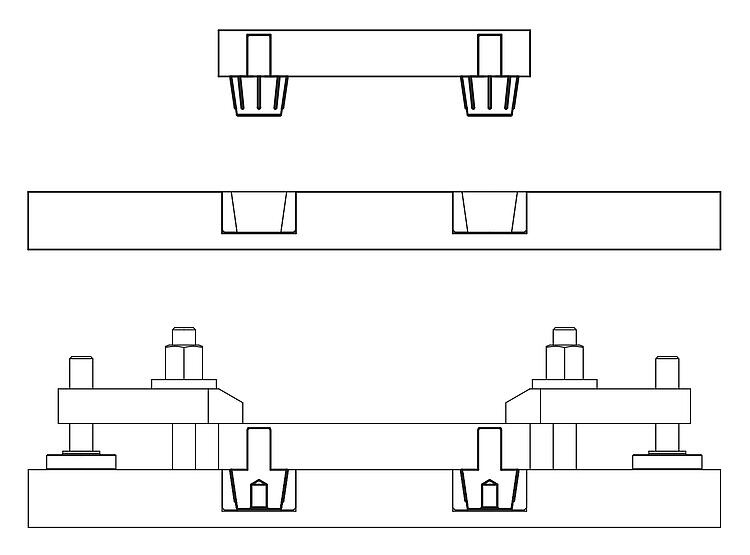

DescriçãoMaterial:Cone de aço. Esferas de aço temperado para rolamento.Versão:Cone endurecido e retificado. Esferas vulcanizadas sobre o cone.Indicação:Em conjunto com as buchas de posicionamento, os cones de posicionamento formam uma unidade de centragem para o posicionamento exato de duas peças. O sistema atinge um grau de repetibilidade < 0,003 mm. A borracha vulcanizada não quebra e é resistente a impurezas ou cavacos. Cavacos menores comprimidos são inofensivos para o sistema.Faixa de temperatura:máx. +80 °C.Princípio de funcionamento:Com a união do cone e bucha de posicionamento, as esferas são comprimidas no interior da respectiva área elástica, fixando as duas peças com a máxima precisão nas quais foram inseridas. Para que as esferas percam a forma na área elástica, deve-se assegurar rigorosamente a profundidade do furo, onde a bucha de posicionamento será prensada posteriormente. O cone de posicionamento introduzido na bucha já vem fornecido com as medidas adequadas, sendo apenas necessário ajustá-lo à superfície da contrapeça. A partir deste momento, temos um sistema preciso de posicionamento “Ponto Zero”.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

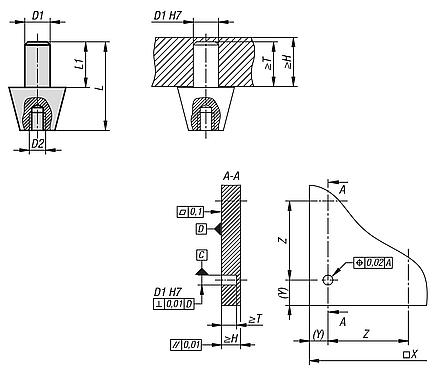

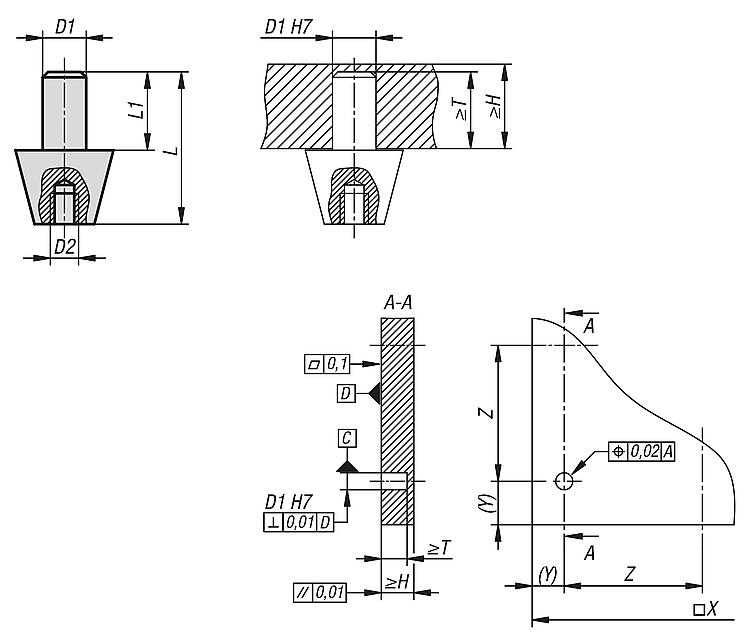

Código do artigo | Tamanho | D1 | D2 | H mín.
| L máx. | L1 | T mín. | para o código de artigo | CAD | Aces. | Preço | Encomendar |
---|
K1627.1 | 1 | 6 | M4 | 12 | 17,5 | 9 | 9 | K1628.1 | | | sob consulta | | K1627.3 | 3 | 10 | M8 | 21 | 35 | 18 | 18 | K1628.3 | | | sob consulta | |
