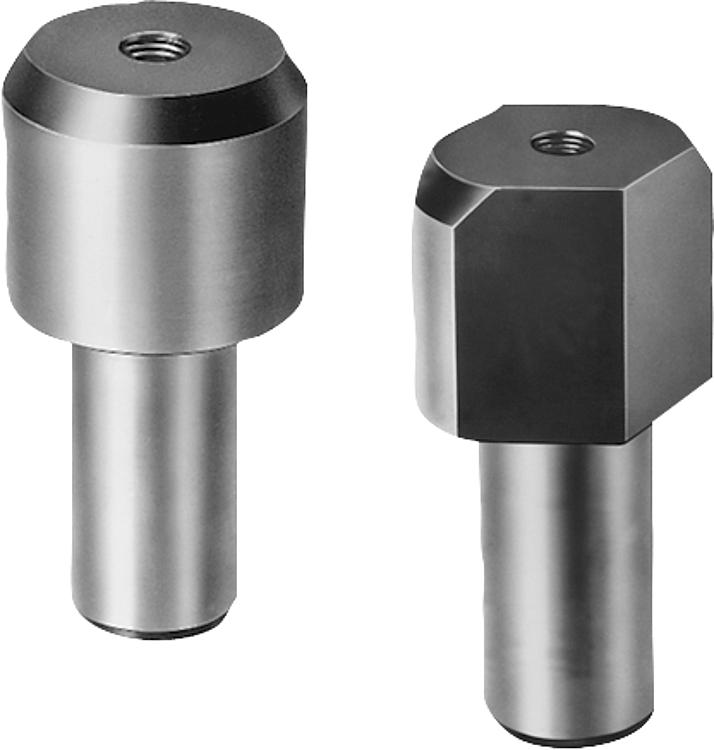

Pino de posicionamento extrator forma B e D

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação para peças de trabalho
    - Elementos de posicionamento,
      - Pino de posicionamento extrator forma B e D

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço ferramenta.Versão:endurecido e retificado (HRC 55-60).Indicação:Os pinos de posicionamento podem ser retirados com facilidade através de um extrator.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0818 Pino de posicionamento extrator forma B e D

151 kB

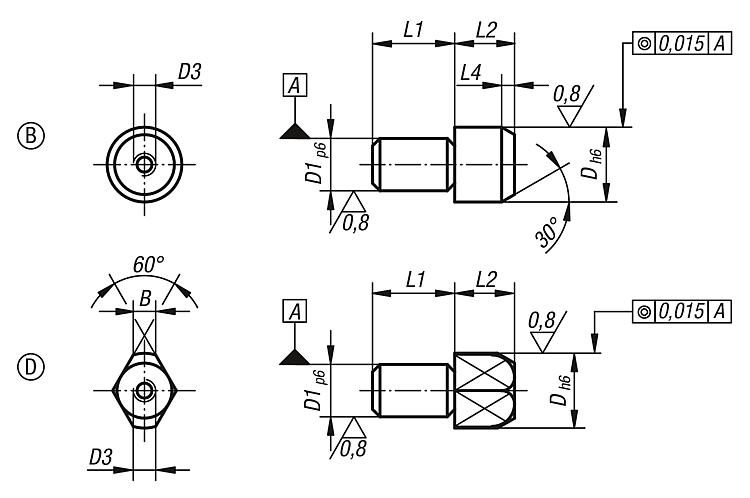

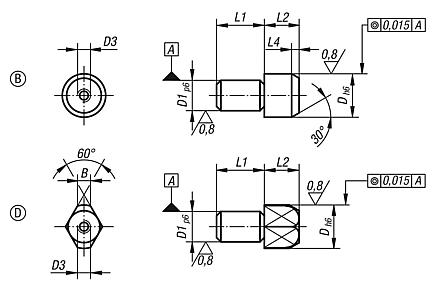

Desenhos (visão geral)

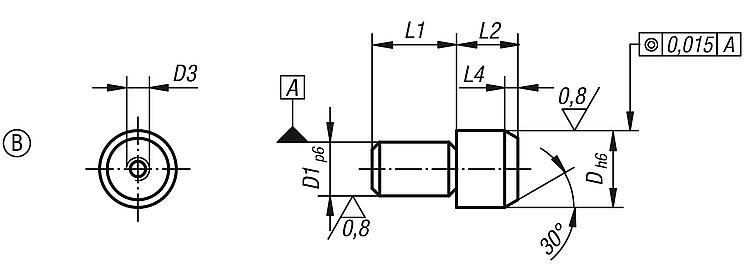

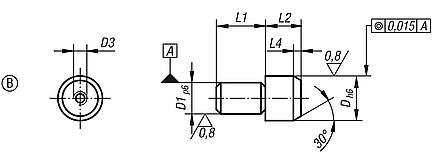

Pino de posicionamento extrator forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	L1	L2	L4	Preço
K0818.10	B	10	7	M3	11	11	3	sob consulta
K0818.12	B	12	8	M5	13	12	4	sob consulta
K0818.16	B	16	12	M5	18	14	4,5	sob consulta
K0818.20	B	20	14	M5	22	15	5	sob consulta
K0818.22	B	22	16	M5	22	17	5	sob consulta
K0818.25	B	25	18	M5	25	17	5	sob consulta

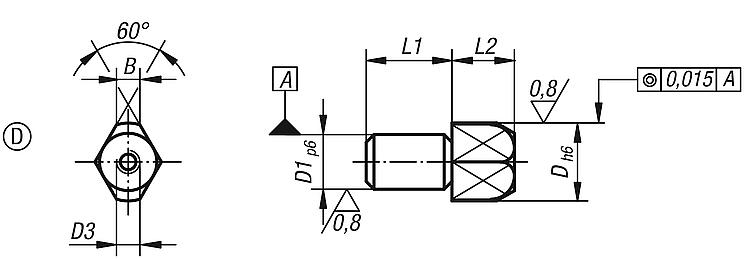

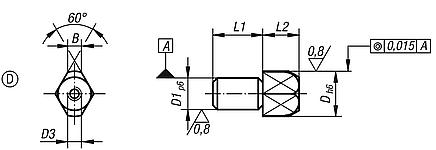

Pino de posicionamento extrator forma D

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D3	L1	L2	L4	B	Preço
K0818.102	D	10	7	M3	11	11	3	3	sob consulta
K0818.122	D	12	8	M5	13	12	4	3,5	sob consulta
K0818.162	D	16	12	M5	18	14	4,5	5	sob consulta
K0818.202	D	20	14	M5	22	15	5	6	sob consulta
K0818.222	D	22	16	M5	22	17	5	7	sob consulta
K0818.252	D	25	18	M5	25	17	5	8	sob consulta
