Pés para dispositivos com rosca fêmea

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de suporte, elementos de posicionamento, batentes reguláveis
    - Pinos de posicionamento (localizadores), pinos de apoio
      - Pés para dispositivos com rosca fêmea

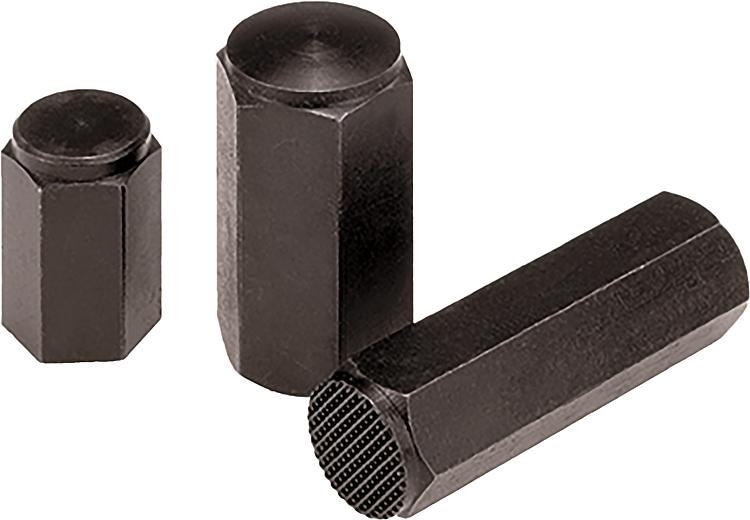

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Corpo da peça em aço temperado.Versão:Corpo da peça temperado e brunido.

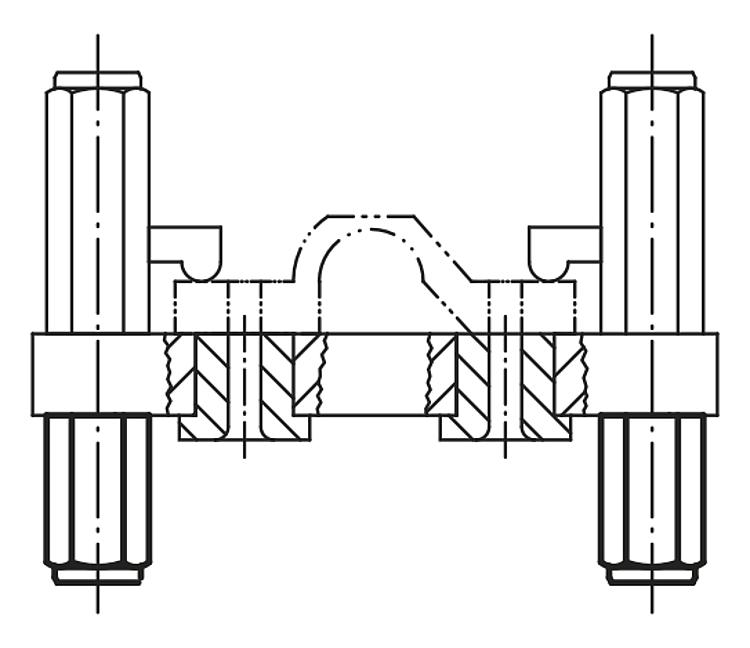

Superfícies de apoio cementadas.Indicação:Os pés para dispositivos são utilizados para o suporte de peças de trabalho e dispositivos, tanto usinados como não usinados. Além disso, eles servem como batentes e posicionadores na fabricação de dispositivos e ferramentas. Indicação de desenho:

Forma A: Superfície plana endurecida
Forma B: Superfície plana, retificada e endurecida
Forma C: Superfície esférica endurecida
Forma D: Superfície recartilhada temperada

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0301 Pés para dispositivos com rosca fêmea

199 kB

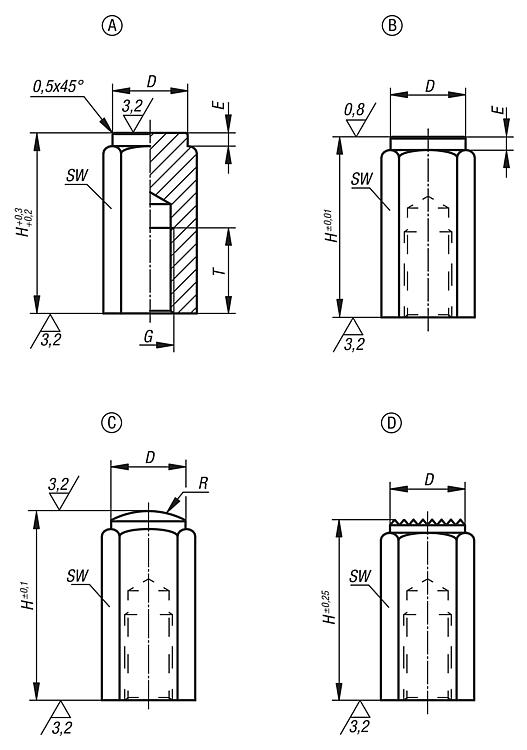

Desenhos (visão geral)

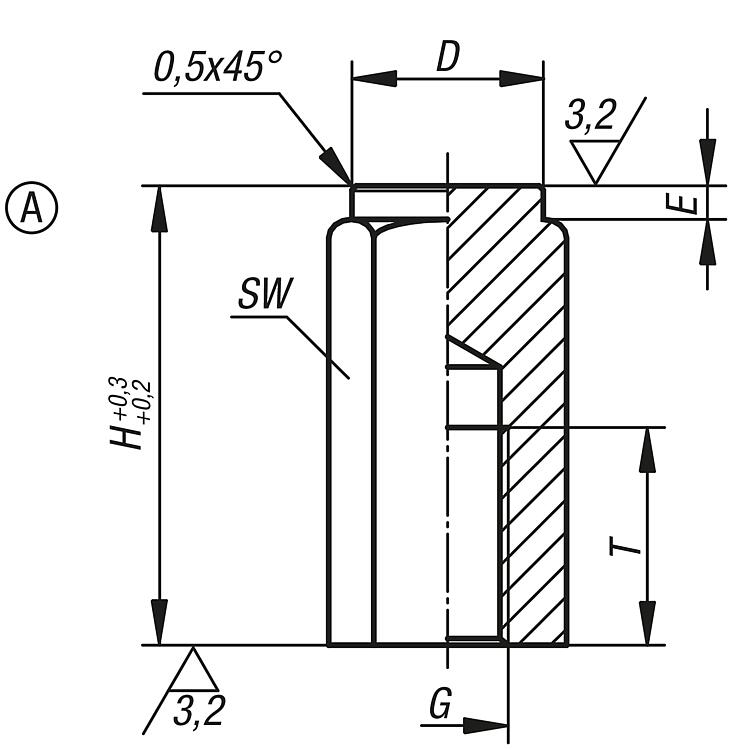

Pés para dispositivos com rosca fêmea, forma A, superfície plana, endurecida

mais informações

Desenhos

Pés para dispositivos com rosca fêmea, forma A, superfície plana, endurecida

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	E	G	H	T	SW	Preço
K0301.106X20	A	9,5	2	M6	20	12	10	sob consulta
K0301.106X40	A	9,5	2	M6	40	12	10	sob consulta
K0301.110X32	A	16,5	3	M10	32	18	17	sob consulta
K0301.110X63	A	16,5	3	M10	63	18	17	sob consulta
K0301.112X32	A	18,5	3	M12	32	18	19	sob consulta
K0301.112X63	A	18,5	3	M12	63	18	19	sob consulta
K0301.116X50	A	23	4	M16	50	24	24	sob consulta
K0301.116X100	A	23	4	M16	100	24	24	sob consulta

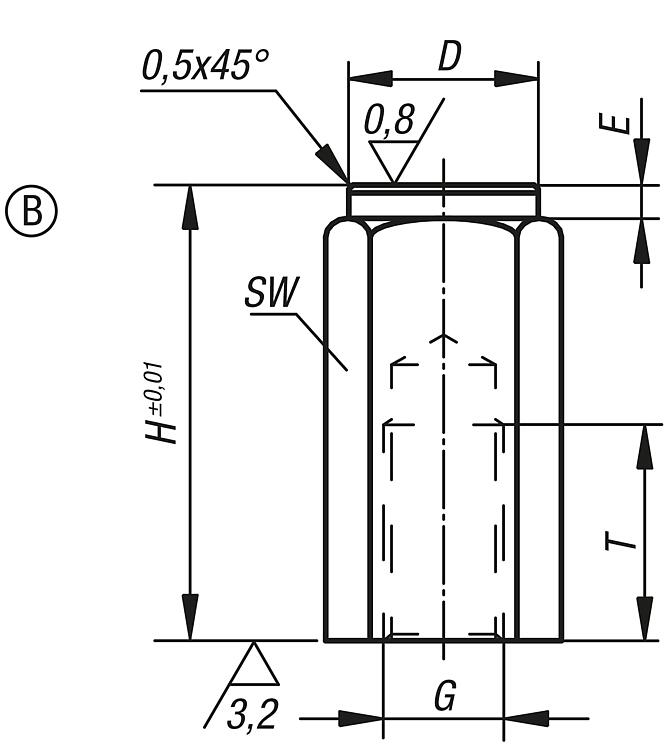

Pés para dispositivos com rosca fêmea, forma B, superfície plana, retificada e endurecida

mais informações

Desenhos

Pés para dispositivos com rosca fêmea, forma B, superfície plana, retificada e endurecida

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	E	G	H	T	SW	Preço
K0301.206X20	B	9,5	2	M6	20	12	10	sob consulta
K0301.206X40	B	9,5	2	M6	40	12	10	sob consulta
K0301.210X32	B	16,5	3	M10	32	18	17	sob consulta
K0301.210X63	B	16,5	3	M10	63	18	17	sob consulta
K0301.212X32	B	18,5	3	M12	32	18	19	sob consulta
K0301.212X63	B	18,5	3	M12	63	18	19	sob consulta
K0301.216X50	B	23	4	M16	50	24	24	sob consulta
K0301.216X100	B	23	4	M16	100	24	24	sob consulta

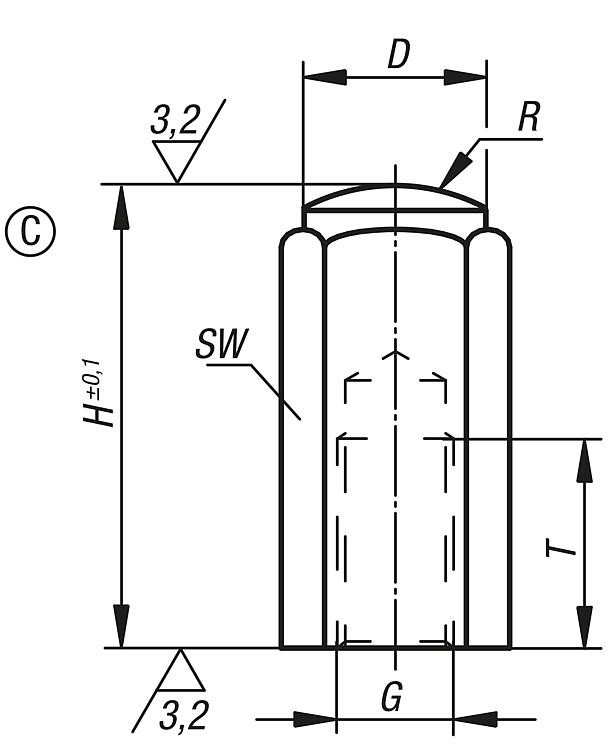

Pés para dispositivos com rosca fêmea, forma C, superfície esférica, endurecida

mais informações

Desenhos

Pés para dispositivos com rosca fêmea, forma C, superfície esférica, endurecida

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	G	H	R	T	SW	Preço
K0301.306X20	C	9,5	M6	20	15	12	10	sob consulta
K0301.306X40	C	9,5	M6	40	15	12	10	sob consulta
K0301.310X32	C	16,5	M10	32	30	18	17	sob consulta
K0301.310X63	C	16,5	M10	63	30	18	17	sob consulta
K0301.312X32	C	18,5	M12	32	35	18	19	sob consulta
K0301.312X63	C	18,5	M12	63	35	18	19	sob consulta
K0301.316X50	C	23	M16	50	40	24	24	sob consulta
K0301.316X100	C	23	M16	100	40	24	24	sob consulta

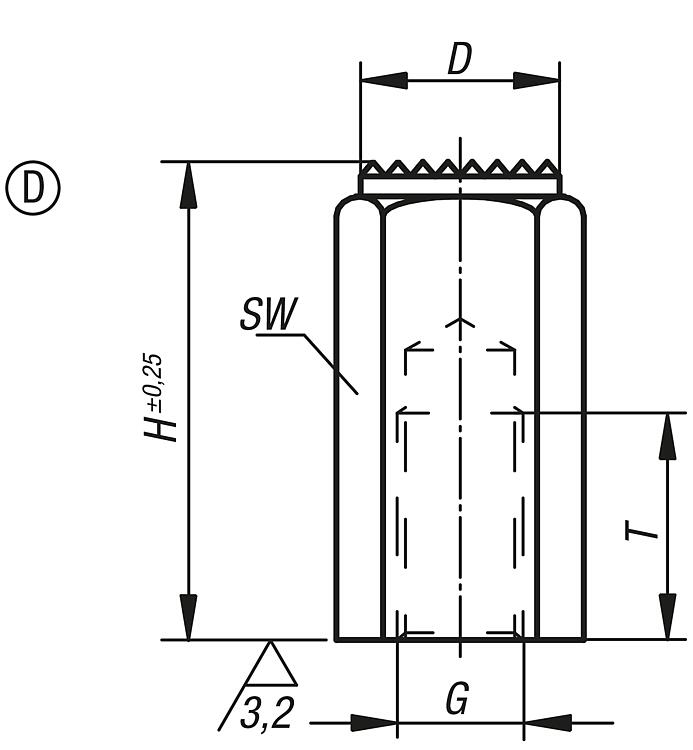

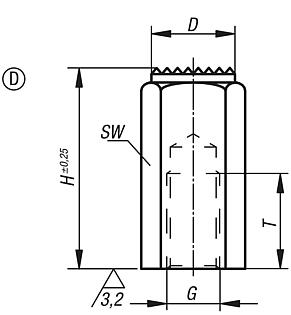

Pés para dispositivos com rosca fêmea, forma D com superfície estriada temperada

mais informações

Desenhos

Pés para dispositivos com rosca fêmea, forma D com superfície estriada temperada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	G	H	T	SW	Preço
K0301.406X20	D	9,5	M6	20	12	10	sob consulta
K0301.406X40	D	9,5	M6	40	12	10	sob consulta
K0301.410X32	D	16,5	M10	32	18	17	sob consulta
K0301.410X63	D	16,5	M10	63	18	17	sob consulta
K0301.412X32	D	18,5	M12	32	18	19	sob consulta
K0301.412X63	D	18,5	M12	63	18	19	sob consulta
K0301.416X50	D	23	M16	50	24	24	sob consulta
K0301.416X100	D	23	M16	100	24	24	sob consulta
