Pinos de posicionamento e de apoio DIN 6321

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de suporte, elementos de posicionamento, batentes reguláveis
    - Pinos de posicionamento (localizadores), pinos de apoio
      - Pinos de posicionamento e de apoio DIN 6321

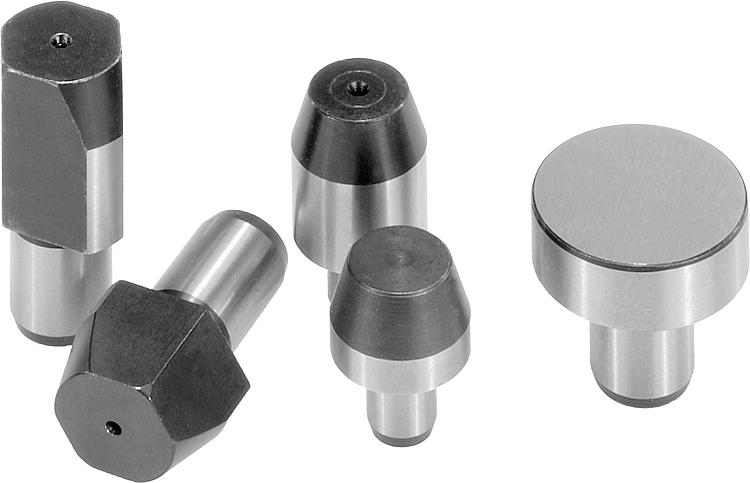

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço ferramenta.Versão:peça endurecida e retificada.Indicação:Os pinos de apoio da forma A servem como suporte para peças de trabalho e dispositivos. Os pinos de posicionamento da forma B servem para o posicionamento de peças de trabalho e partes de dispositivos em perfurações com tolerância dimensional.

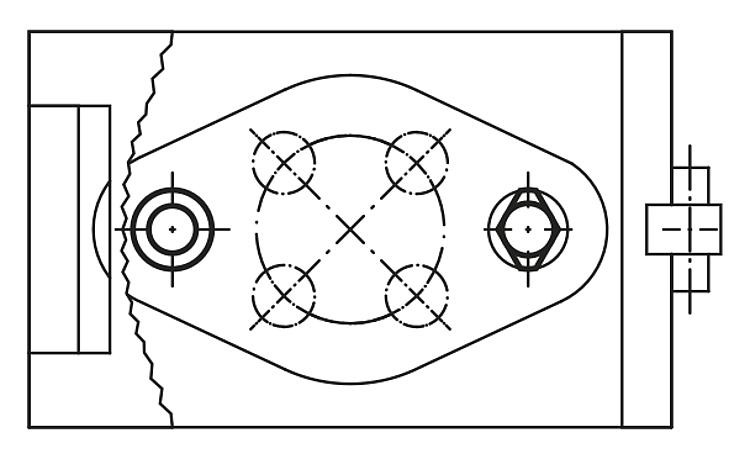

Com a forma achatada C, é possível compensar as tolerâncias de distâncias em perfurações ou segurar a parte a ser posicionada apenas em uma direção.

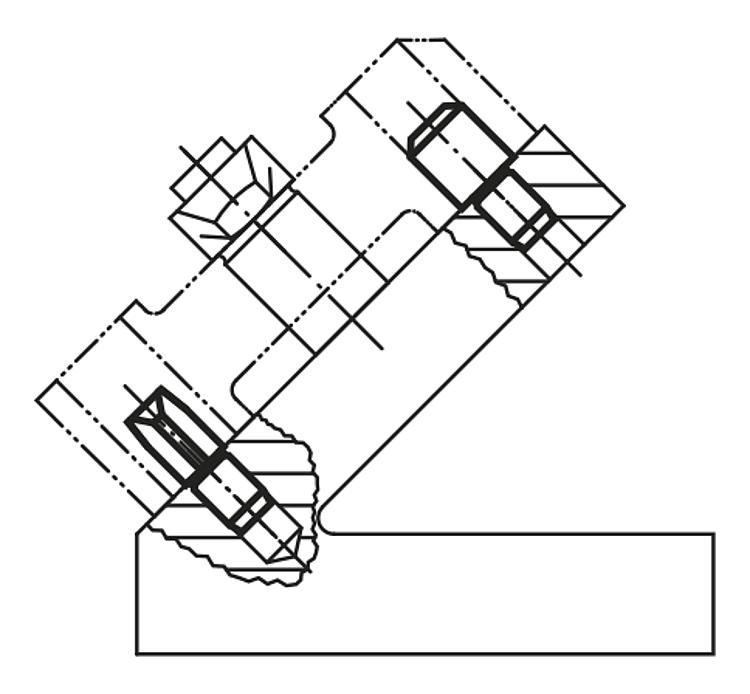

As formas A e B também podem ser utilizadas como batente endurecido e pés de dispositivos.
Pinos semelhantes, ver K0352, K0353, K0354 e K0355.Indicação de desenho:

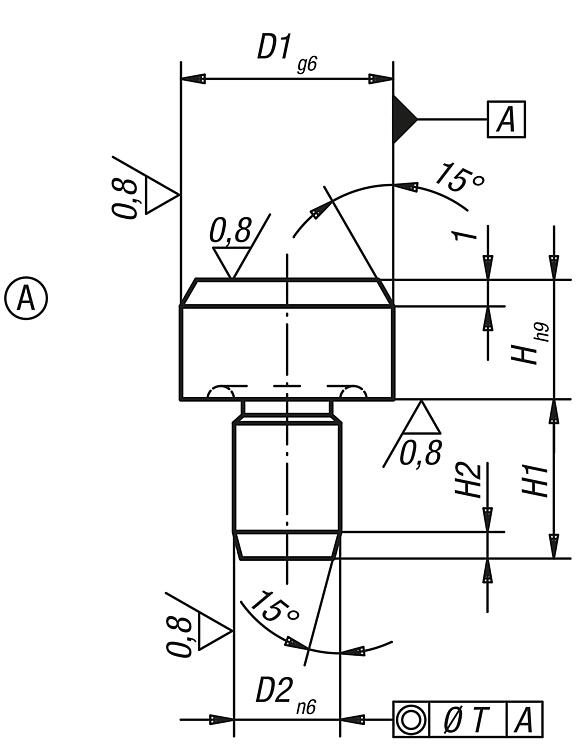

Forma A: pino de apoio
Forma B: pino de posicionamento cilíndrico
Forma C: pino de posicionamento achatado

Demais medidas e dados, de acordo com a forma A.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0293 Pinos de posicionamento e de apoio DIN 6321

272 kB

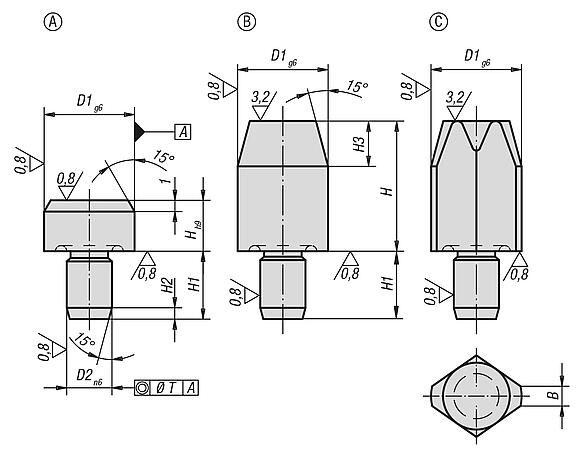

Desenhos (visão geral)

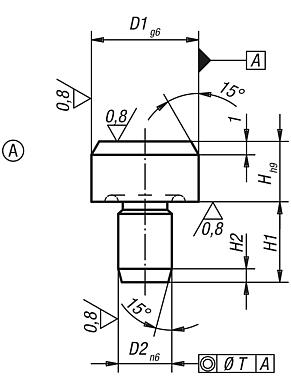

Pinos de apoio, forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	D1	D2	H	H1	H2	T	Preço
K0293.106	A	sem furo de centragem	6	4	5	6	1,2	0,02	sob consulta
K0293.110	A	sem furo de centragem	10	6	6	9	1,6	0,02	sob consulta
K0293.116	A	sem furo de centragem	16	8	8	12	2	0,04	sob consulta
K0293.125	A	sem furo de centragem	25	12	10	18	2,5	0,04	sob consulta

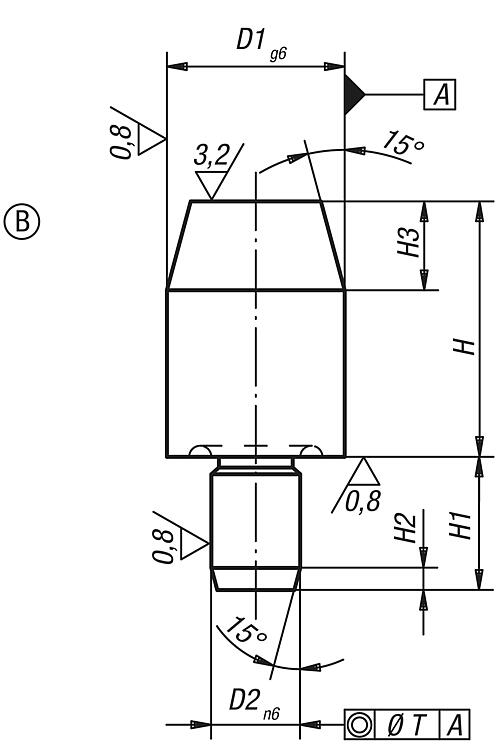

Pinos de posicionamento cilíndrico, forma B

mais informações

Desenhos

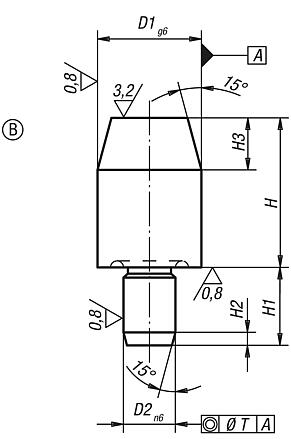

Pinos de posicionamento cilíndrico, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	D1	D2	H	H1	H2	H3	T	Preço
K0293.206	B	versão curta	6	4	7	6	1,2	4	0,02	sob consulta
K0293.208	B	versão curta	8	6	10	9	1,6	6	0,02	sob consulta
K0293.210	B	versão curta	10	6	10	9	1,6	6	0,02	sob consulta
K0293.212	B	versão curta	12	6	10	9	1,6	6	0,02	sob consulta
K0293.216	B	versão curta	16	8	13	12	2	8	0,04	sob consulta
K0293.220	B	versão curta	20	12	15	18	2	9	0,04	sob consulta
K0293.225	B	versão curta	25	12	15	18	2,5	9	0,04	sob consulta
K0293.306	B	versão longa	6	4	12	6	1,2	4	0,02	sob consulta
K0293.308	B	versão longa	8	6	16	9	1,6	6	0,02	sob consulta
K0293.310	B	versão longa	10	6	18	9	1,6	6	0,02	sob consulta
K0293.312	B	versão longa	12	6	18	9	1,6	6	0,02	sob consulta
K0293.316	B	versão longa	16	8	22	12	2	8	0,04	sob consulta
K0293.320	B	versão longa	20	12	25	18	2	9	0,04	sob consulta
K0293.325	B	versão longa	25	12	25	18	2,5	9	0,04	sob consulta

Pinos de posicionamento achatado, forma C

mais informações

Desenhos

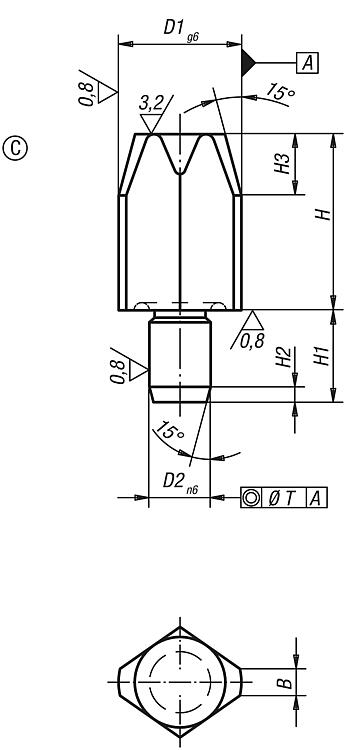

Pinos de posicionamento achatado, forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	B	D1	D2	H	H1	H2	H3	T	Preço
K0293.406	C	versão curta	1	6	4	7	6	1,2	4	0,02	sob consulta
K0293.408	C	versão curta	1,6	8	6	10	9	1,6	6	0,02	sob consulta
K0293.410	C	versão curta	2,5	10	6	10	9	1,6	6	0,02	sob consulta
K0293.412	C	versão curta	2,5	12	6	10	9	1,6	6	0,02	sob consulta
K0293.416	C	versão curta	3,5	16	8	13	12	2	8	0,04	sob consulta
K0293.420	C	versão curta	5	20	12	15	18	2	9	0,04	sob consulta
K0293.425	C	versão curta	5	25	12	15	18	2,5	9	0,04	sob consulta
K0293.506	C	versão longa	1	6	4	12	6	1,2	4	0,02	sob consulta
K0293.508	C	versão longa	1,6	8	6	16	9	1,6	6	0,02	sob consulta
K0293.510	C	versão longa	2,5	10	6	18	9	1,6	6	0,02	sob consulta
K0293.512	C	versão longa	2,5	12	6	18	9	1,6	6	0,02	sob consulta
K0293.516	C	versão longa	3,5	16	8	22	12	2	8	0,04	sob consulta
K0293.520	C	versão longa	5	20	12	25	18	2	9	0,04	sob consulta
K0293.525	C	versão longa	5	25	12	25	18	2,5	9	0,04	sob consulta
