Pés com espiga roscada DIN 6320 (edição 1971)

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de suporte, elementos de posicionamento, batentes reguláveis
    - Pinos de posicionamento (localizadores), pinos de apoio
      - Pés com espiga roscada DIN 6320 (edição 1971)

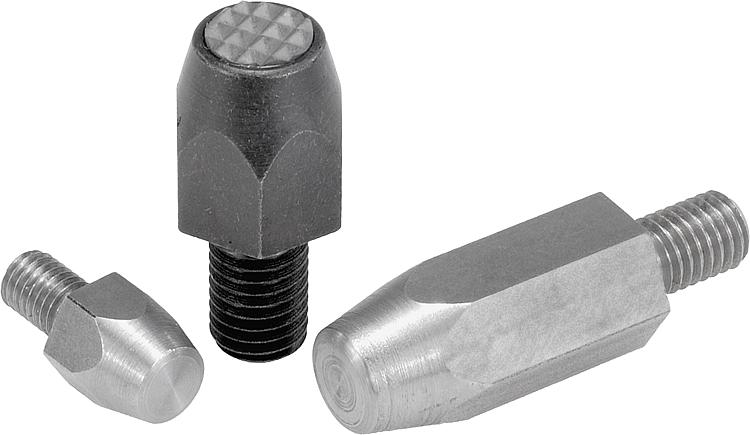

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

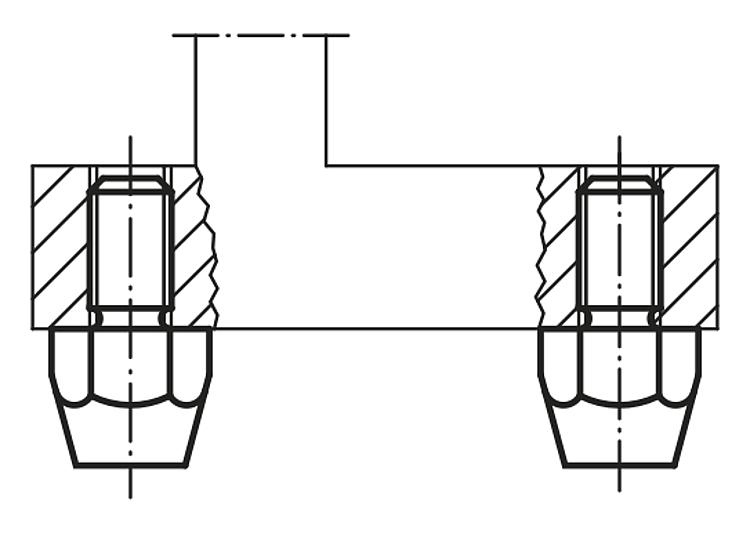

DescriçãoMaterial:Aço temperado.Versão:peça brunida.Indicação:Os pinos de apoio K0292 e K0293 também podem ser utilizados como pés.Indicação de desenho:

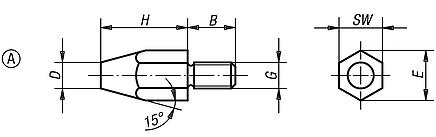

Forma A: com superfície de apoio lisa

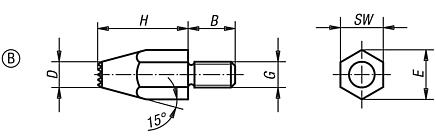

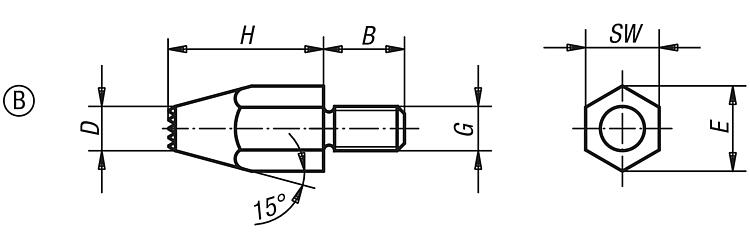

Forma B: com pontas de metal duro

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0296 Pés com espiga roscada DIN 6320 (edição 1971)

167 kB

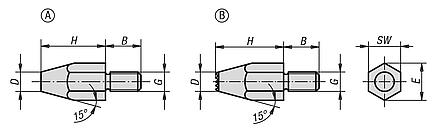

Desenhos (visão geral)

Pés com espiga roscada, forma A com superfície de apoio lisa

mais informações

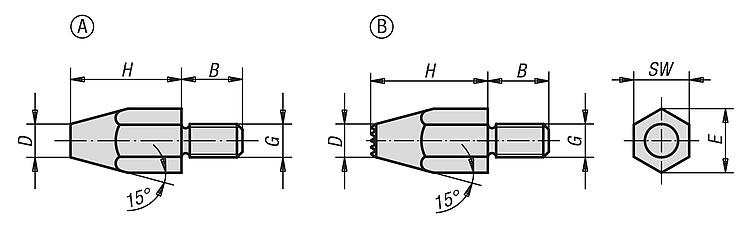

Desenhos

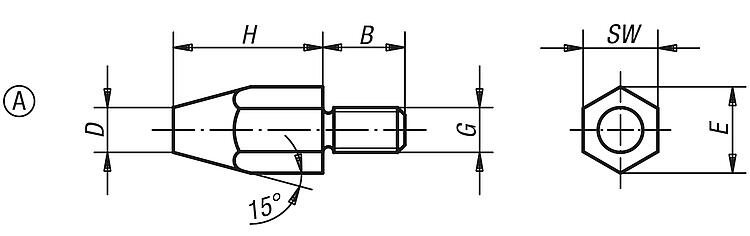

Pés com espiga roscada, forma A com superfície de apoio lisa

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	G	H	B	E	SW	Preço
K0296.06	A	8	M6	10	11	11,5	10	sob consulta
K0296.061	A	6	M6	20	11	11,5	10	sob consulta
K0296.08	A	10	M8	15	13	15	13	sob consulta
K0296.081	A	9	M8	30	13	15	13	sob consulta
K0296.10	A	13	M10	20	16	19,6	17	sob consulta
K0296.101	A	13	M10	40	16	19,6	17	sob consulta
K0296.12	A	15	M12	25	20	21,9	19	sob consulta
K0296.121	A	15	M12	50	20	21,9	19	sob consulta
