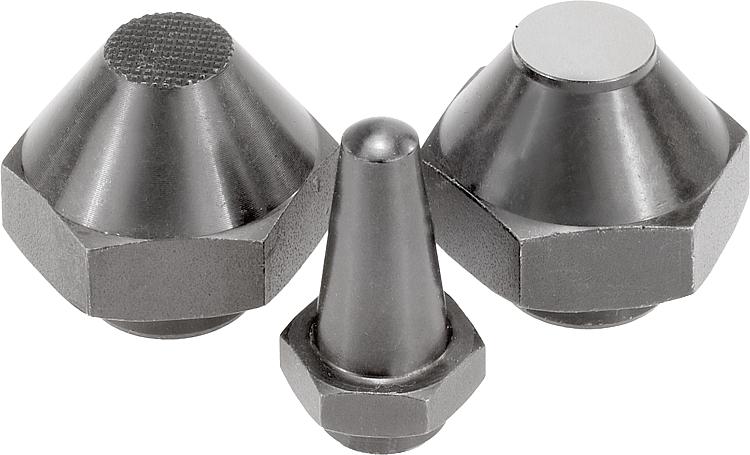

K0295Pino de apoio com espiga de posicionamento |
voltar |
|
|
DescriçãoMaterial:Corpo da peça em aço temperado.Versão:Corpo da peça temperado e brunido.

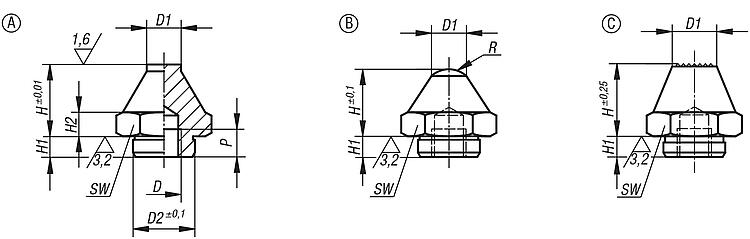

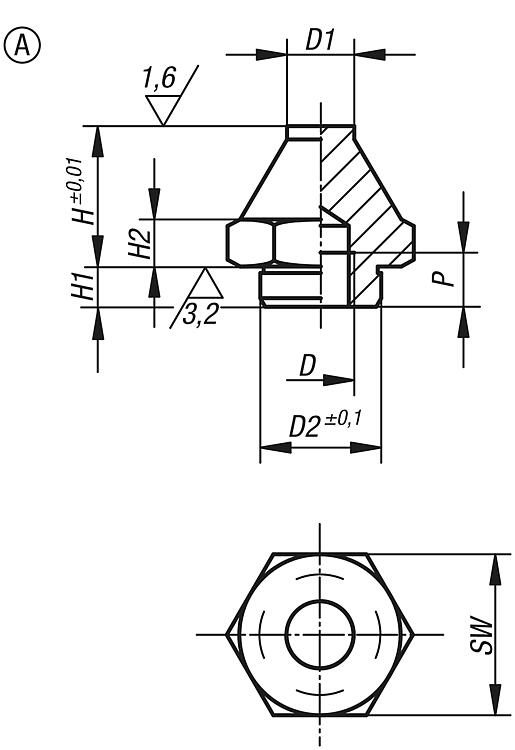

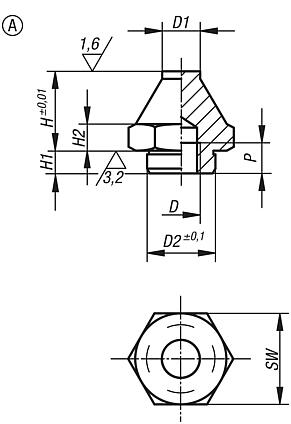

Superfícies de apoio cementadas.Indicação:Os pinos de apoio são utilizados para o suporte de peças de trabalho, tanto usinadas como não usinadas. Além disso, eles servem como batentes e posicionadores na fabricação de dispositivos e ferramentas. Elementos como pinos roscados ou prisioneiros podem ser colados ou parafusados na rosca D. Assim, é possivel obter de forma simples um suporte com rosca macho. Indicação de desenho:Forma A: superfície plana

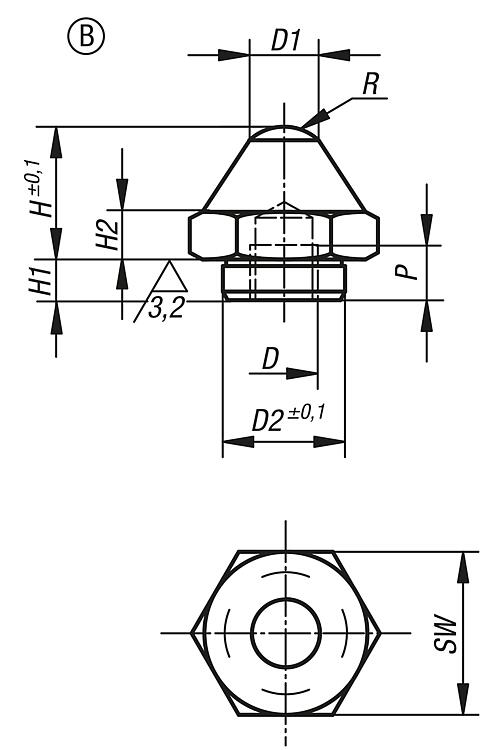

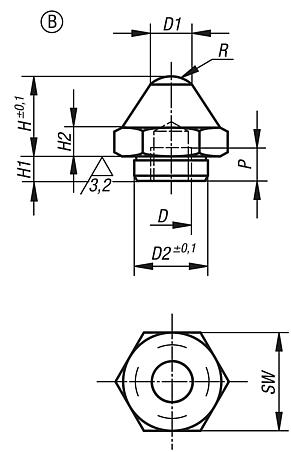

Forma B: superfície esférica

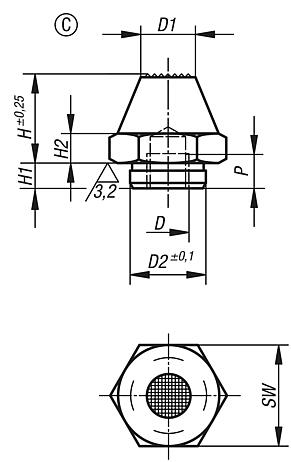

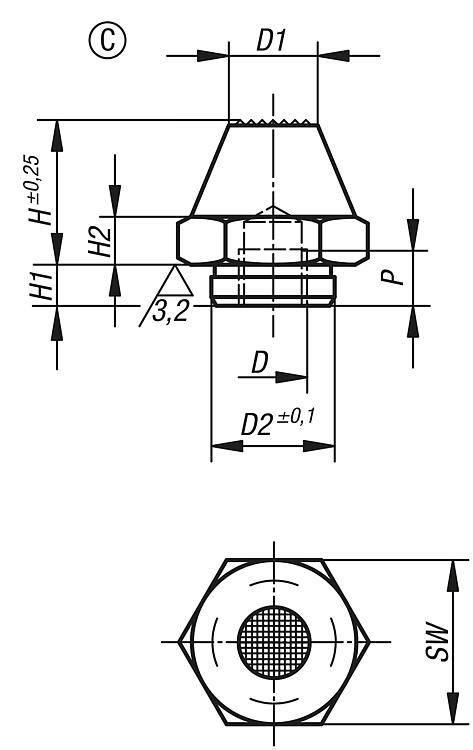

Forma C: superfície recartilhada DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
|
Pinos de apoio com espiga de posicionamento, forma B com superfície esférica |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D | D1 | D2 | H | H1 | H2 | P | R | SW | CAD | Aces. | Preço | Encomendar |
|---|
| K0295.206012 | B | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 6 | 17 |  | | sob consulta | | | K0295.206025 | B | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 6 | 17 | | | sob consulta | | | K0295.210020 | B | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 7,5 | 24 | | | sob consulta | | | K0295.210040 | B | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 7,5 | 24 | | | sob consulta | | | K0295.216030 | B | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 26 | 41 | | | sob consulta | | | K0295.216060 | B | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 26 | 41 | | | sob consulta | |
|
|
