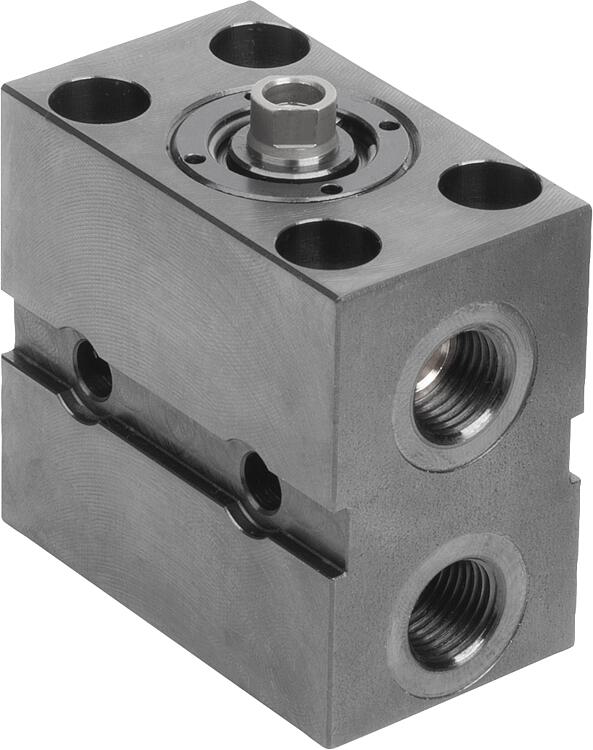

        Cilindro de blocos hidráulico com raspador de metal atuação dupla/única com retorno de mola, forma A

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Os cilindros de bloco com rosca interna de haste do êmbolo são ideais para situações de aperto em que são necessários cursos curtos com forças elevadas. Os cilindros de bloco podem ser utilizados como cilindros de pressão ou tração. Vários posicionadores podem ser aparafusados nas hastes do êmbolo com rosca interna. Os cilindros de bloco asseguram uma alta pressão operacional e são fáceis de fixar com parafusos cilíndricos, devido ao seu formato compacto e cúbico de carcaça. Uma vedação hidráulica dupla é instalada nos cilindros do bloco como padrão. Isto cria vantagens técnicas na área da vedação do lado da haste para um funcionamento contínuo com baixas fugas. Os raspadores de metal são também instalados como padrão nos cilindros de bloco para evitar a penetração de lascas.Material:Carcaça e êmbolo em aço.
Vedação em NBR.Versão:Carcaça brunida.
Êmbolo endurecido.Indicação:Devem ser evitadas forças transversais nos cilindros do bloco.

Se o cilindro de bloco for aparafusado transversalmente ao eixo do cilindro, recomenda-se um apoio adicional do cilindro de bloco. Se o cilindro de bloco for utilizado como cilindro de pressão, o apoio deve ser do lado do fundo; se for utilizado como cilindro de tração, deve ser do lado da haste.
A carga dinâmica permitida durante o curso de avanço do êmbolo deve ser observada.
É necessária uma conexão de ventilação para os cilindros de bloco de atuação única.

A penetração de fluidos de corte e refrigeração no cilindro deve ser evitada.

As peças sob pressão não estão incluídas no fornecimento.

Observar as indicações de segurança.Modo de operação:- Conexão roscada.
- Conexão de flange o-ring.Dados técnicos:Pressão operacional máx.: 500 bar.Montagem:Ver contorno de construção.Vantagens:- Raspador de metal integrado.
- Possibilidades de fixação versáteis.
- Área do curso grande.
- Área do curso grande.
- Medidas de montagem reduzidas.
- Utilização de vedação hidráulica dupla.Acessórios:- Pinos de apoio K0307.
- Dispositivos de apoio com esfera autoalinhante K0282, K0302, K1164, K0287, K0288.
- Grippers forma sextavada K0386.FornecimentoContém 2 pç. o-ring (em conexão de flange o-ring de acionamento).Indicação de desenho:

Forma A: furos longitudinais e transversais, conexão roscada
Forma B: lado inferior, furo central, conexão de flange o-ring
Forma C: lado da largura, conexão de flange o-ring

1) Contorno de construção

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1859_A Cilindro de blocos hidráulico com raspador de metal atuação dupla/única com retorno de mola, forma A

352 kB

Dados técnicos - Cilindro de blocos hidráulico

289 kB

Indicações técnicas para elementos de fixação hidráulicos

152 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Diâmetro do êmbolo	Curso	Tipo de conexão	B	B1	B2	D	D1	D2	D3	G	G1	H	H1	H2	Preço
K1859.160821011	A	atuação única	16	8	conexão roscada	60	40	30	10	11	6,5	6,3x3	M6x15	G1/4	35	22	2	sob consulta
K1859.162021011	A	atuação única	16	20	conexão roscada	60	40	30	10	11	6,5	6,3x3	M6x15	G1/4	35	22	2	sob consulta
K1859.200821011	A	atuação única	20	8	conexão roscada	60	40	40	12	11	6,5	8,5x3	M8x16	G1/4	35	22	2	sob consulta
K1859.202021011	A	atuação única	20	20	conexão roscada	60	40	40	12	11	6,5	8,5x3	M8x16	G1/4	35	22	2	sob consulta
K1859.250821011	A	atuação única	25	8	conexão roscada	65	50	50	16	14	8,5	10,5x4	M10x17	G1/4	45	30	2	sob consulta
K1859.252021011	A	atuação única	25	20	conexão roscada	65	50	50	16	14	8,5	10,5x4	M10x17	G1/4	45	30	2	sob consulta
K1859.321021011	A	atuação única	32	10	conexão roscada	75	55	55	20	18	10,5	12,5x4	M12x18	G1/4	55	35	3	sob consulta
K1859.322021011	A	atuação única	32	20	conexão roscada	75	55	55	20	18	10,5	12,5x4	M12x18	G1/4	55	35	3	sob consulta
K1859.401021011	A	atuação única	40	10	conexão roscada	85	63	63	25	18	10,5	16,5x7	M16x27	G1/4	63	40	3	sob consulta
K1859.402021011	A	atuação única	40	20	conexão roscada	85	63	63	25	18	10,5	16,5x7	M16x27	G1/4	63	40	3	sob consulta
K1859.161611011	A	atuação dupla	16	16	conexão roscada	60	40	30	10	11	6,5	6,3x3	M6x15	G1/4	35	22	2	sob consulta
K1859.163211011	A	atuação dupla	16	32	conexão roscada	60	40	30	10	11	6,5	6,3x3	M6x15	G1/4	35	22	2	sob consulta
K1859.165011011	A	atuação dupla	16	50	conexão roscada	60	40	30	10	11	6,5	6,3x3	M6x15	G1/4	35	22	2	sob consulta
K1859.201611011	A	atuação dupla	20	16	conexão roscada	60	40	40	12	11	6,5	8,5x3	M8x16	G1/4	35	22	2	sob consulta
K1859.203211011	A	atuação dupla	20	32	conexão roscada	60	40	40	12	11	6,5	8,5x3	M8x16	G1/4	35	22	2	sob consulta
K1859.205011011	A	atuação dupla	20	50	conexão roscada	60	40	40	12	11	6,5	8,5x3	M8x16	G1/4	35	22	2	sob consulta
K1859.252011011	A	atuação dupla	25	20	conexão roscada	65	50	50	16	14	8,5	10,5x4	M10x17	G1/4	45	30	2	sob consulta
K1859.255011011	A	atuação dupla	25	50	conexão roscada	65	50	50	16	14	8,5	10,5x4	M10x17	G1/4	45	30	2	sob consulta
K1859.322511011	A	atuação dupla	32	25	conexão roscada	75	55	55	20	18	10,5	12,5x4	M12x18	G1/4	55	35	3	sob consulta
K1859.325011011	A	atuação dupla	32	50	conexão roscada	75	55	55	20	18	10,5	12,5x4	M12x18	G1/4	55	35	3	sob consulta
K1859.402511011	A	atuação dupla	40	25	conexão roscada	85	63	63	25	18	10,5	16,5x7	M16x27	G1/4	63	40	3	sob consulta
K1859.405011011	A	atuação dupla	40	50	conexão roscada	85	63	63	25	18	10,5	16,5x7	M16x27	G1/4	63	40	3	sob consulta

Código do artigo	Forma	Tipo da forma	Diâmetro do êmbolo	Curso	L	L1	L2	L3	L4	L5	L6	L7	L8	SW	superfície de pistão aplicável (cm²)	Força de compressão a 100 bar (kN)	Força de tração a 100 bar (kN)	Preço
K1859.160821011	A	atuação única	16	8	56	6,4	6	4,4	30	-	11	16,5	8	8	2	2	-	sob consulta
K1859.162021011	A	atuação única	16	20	91	6,4	6	4,4	30	-	11	16,5	8	8	2	2	-	sob consulta
K1859.200821011	A	atuação única	20	8	61	6,4	7	4,4	30	-	11	16,5	8	10	3,1	3,1	-	sob consulta
K1859.202021011	A	atuação única	20	20	95	6,4	7	4,4	30	-	11	16,5	8	10	3,1	3,1	-	sob consulta
K1859.250821011	A	atuação única	25	8	64	8,6	7	6,4	33	-	11	18	10	13	4,9	4,9	-	sob consulta
K1859.252021011	A	atuação única	25	20	94	8,6	7	6,4	33	-	11	18	10	13	4,9	4,9	-	sob consulta
K1859.321021011	A	atuação única	32	10	75	10,6	10	7,6	38	-	11	22	12	17	8	8	-	sob consulta
K1859.322021011	A	atuação única	32	20	100	10,6	10	7,6	38	-	11	22	12	17	8	8	-	sob consulta
K1859.401021011	A	atuação única	40	10	79	10,6	10	10,6	40	-	11	24	12	22	12,5	12,6	-	sob consulta
K1859.402021011	A	atuação única	40	20	104	10,6	10	10,6	40	-	11	24	12	22	12,5	12,6	-	sob consulta
K1859.161611011	A	atuação dupla	16	16	56	6,4	6	4,4	30	-	11	16,5	8	8	2	2	1,2	sob consulta
K1859.163211011	A	atuação dupla	16	32	73	6,4	6	4,4	30	-	11	16,5	8	8	2	2	1,2	sob consulta
K1859.165011011	A	atuação dupla	16	50	91	6,4	6	4,4	30	24,5	11	16,5	8	8	2	2	1,2	sob consulta
K1859.201611011	A	atuação dupla	20	16	61	6,4	7	4,4	30	-	11	16,5	8	10	3,1	3,1	2	sob consulta
K1859.203211011	A	atuação dupla	20	32	77	6,4	7	4,4	30	-	11	16,5	8	10	3,1	3,1	2	sob consulta
K1859.205011011	A	atuação dupla	20	50	95	6,4	7	4,4	30	24,5	11	16,5	8	10	3,1	3,1	2	sob consulta
K1859.252011011	A	atuação dupla	25	20	64	8,6	7	6,4	33	-	11	18	10	13	4,9	4,9	2,9	sob consulta
K1859.255011011	A	atuação dupla	25	50	94	8,6	7	6,4	33	26	11	18	10	13	4,9	4,9	2,9	sob consulta
K1859.322511011	A	atuação dupla	32	25	75	10,6	10	7,6	38	-	11	22	12	17	8	8	4,9	sob consulta
K1859.325011011	A	atuação dupla	32	50	100	10,6	10	7,6	38	27	11	22	12	17	8	8	4,9	sob consulta
K1859.402511011	A	atuação dupla	40	25	79	10,6	10	10,6	40	-	11	24	12	22	12,5	12,6	7,7	sob consulta
K1859.405011011	A	atuação dupla	40	50	104	10,6	10	10,6	40	27	11	24	12	22	12,5	12,6	7,7	sob consulta
