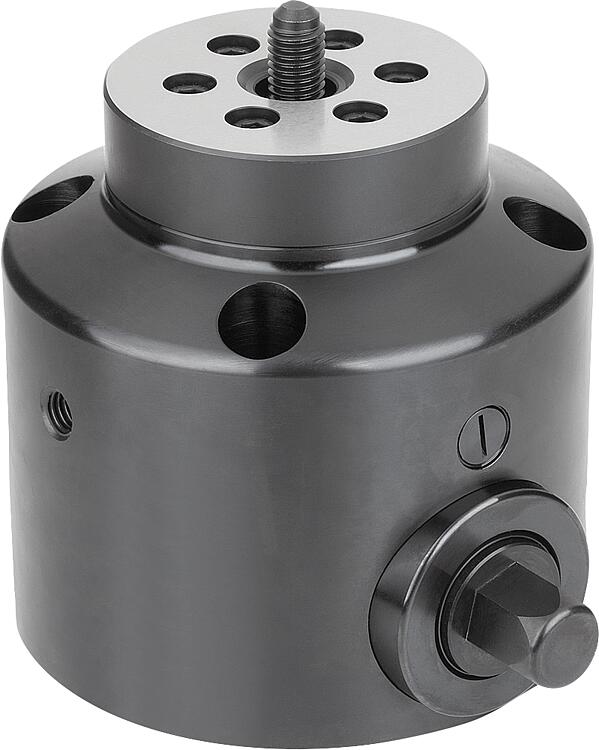

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado.Versão:Corpo básico brunido.
Suporte da peça de trabalho temperado (HRC 39-45) e polido.

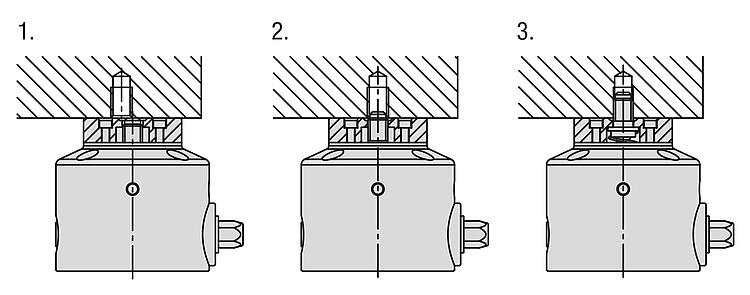

Parafuso de tensão endurecido e brunido.Indicação:1. Primeiro, coloque a peça de trabalho na base de apoio para peças de trabalho ou no parafuso tensor do grampo de tensão, o que comprime a mola interna e puxa o parafuso tensor para dentro do corpo básico.

2. Posicione o furo roscado na peça de trabalho acima do parafuso tensor.
A ponta do parafuso tensor é levemente pressionada no furo roscado pela pressão da mola.

3. Quando o elemento de acionamento é atuado, o parafuso tensor gira para dentro do furo roscado da peça de trabalho e a prende.

No caso de atuação automatizada, por exemplo, por chaves de impacto com torque ajustável, um máximo de 50% do torque máximo de aperto especificado ou da força máxima de aperto especificada pode ser usado para abertura e aperto.Vantagens:Automatizável
Elevadas forças de aperto
Aperto rápido
Parafuso de tensão integradoAcessórios:K2212 Unidade de extensão.Fornecimento2x pinos de posicionamento Ø 8 (h7) x 40.
1x tampa de proteção.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2211 Grampo de tração com parafuso de tensão integrado automatizável

298 kB

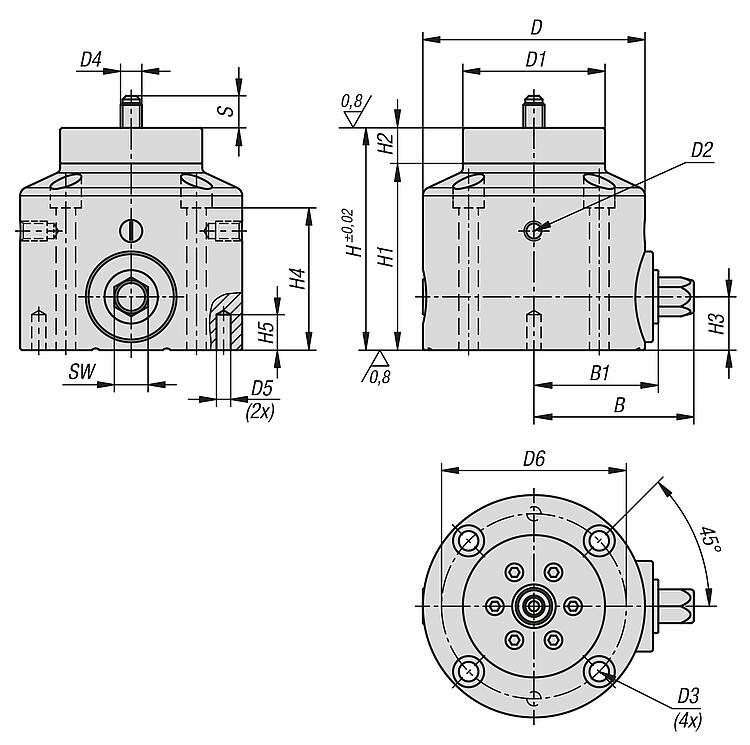

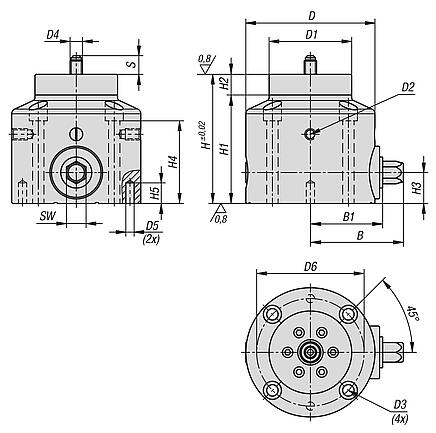

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	90	70	125	80	M10	M10	M12 M16	8	104	125	105	20	30	80	20	18 21	19	27 45	10 15				Reset
Código do artigo	B	B1	D	D1	D2	D3 para parafuso DIN 912	D4	D5	D6	H	H1	H2	H3	H4	H5	Curso S	SW	Torque de aperto máx. Nm	Força de aperto kN	CAD	Aces.	Preço	Encomendar
K2211.12	90	70	125	80	M10	M10	M12	8	104	125	105	20	30	80	20	18	19	27	10			sob consulta
K2211.16	90	70	125	80	M10	M10	M16	8	104	125	105	20	30	80	20	21	19	45	15			sob consulta
