Descrição do artigo/Imagens dos produtos |
|
|

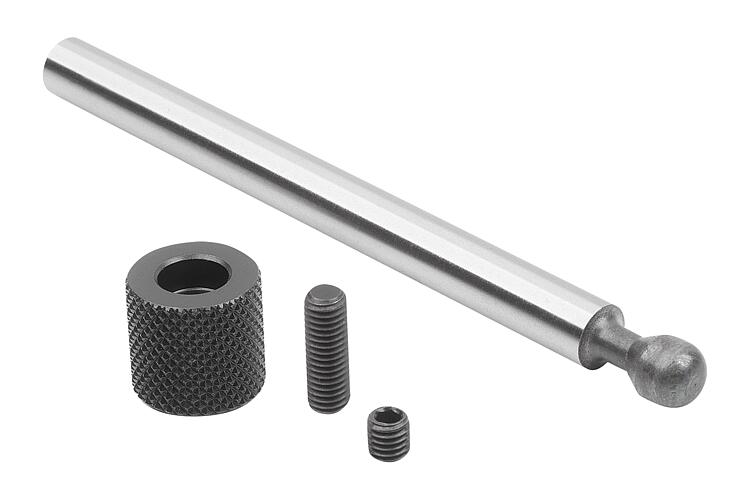

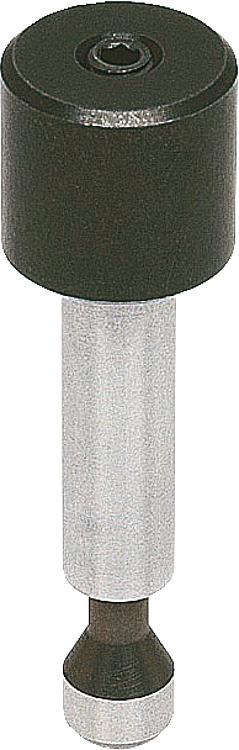

DescriçãoMaterial:Pinos de aço temperado.
Botão recartilhado de aço temperado.Versão:Pino temperado e retificado.
Botão recartilhado temperado e brunido.Indicação:O comprimento do pino de fixação deve ser adaptado à peça de trabalho pelo cliente.

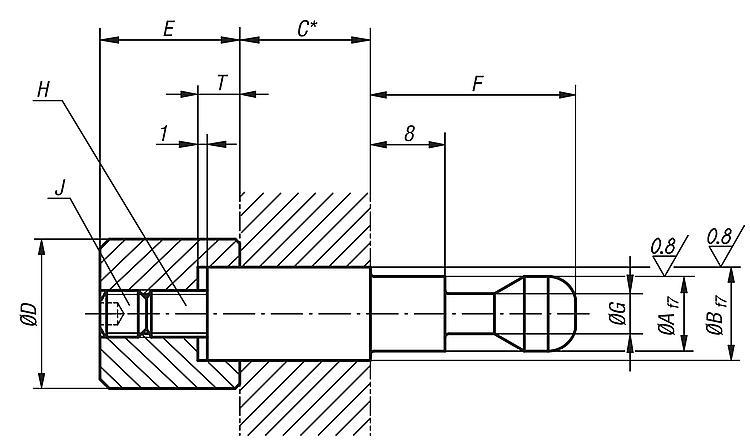

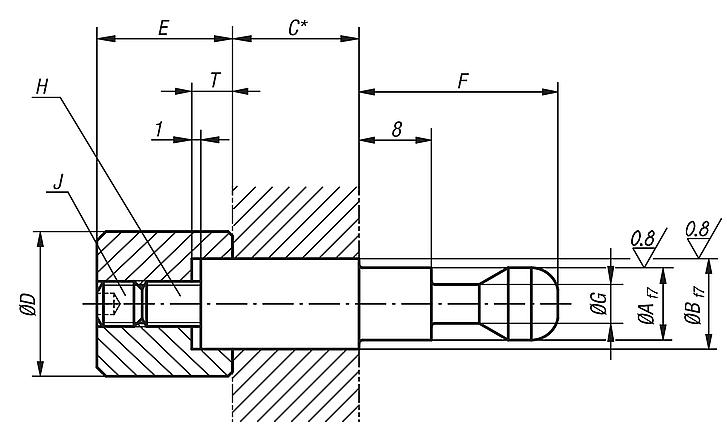

A dimensão C define o comprimento do pino de fixação no estado não usinado.
A dimensão C deve ser ajustada pelo cliente de acordo com a espessura da peça de trabalho.
A dimensão da rosca J deve então ser cortada no pino de guia.

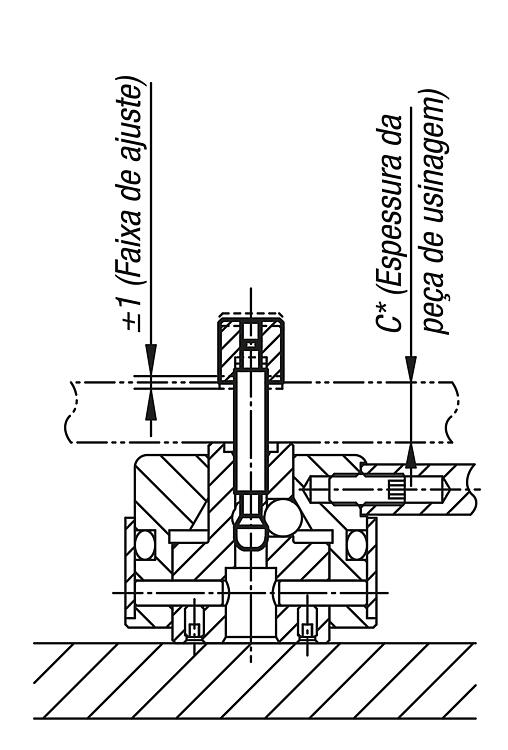

Observar o desenho de montagem para determinar o comprimento do pino de fixação.
Após a usinagem do pino de fixação no comprimento total correto, o botão recartilhado é preso ao pino de guia com os dois pinos sem cabeça e travado.
Acessórios:para:
K0910.3240... para K0910.005050 e K0910.006050,
K0910.4050... para K0910.008080 e K0910.010080Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
