Unidade de extensão

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampo de tração, grampo de compressão
      - Unidade de extensão

Descrição do artigo/Imagens dos produtos

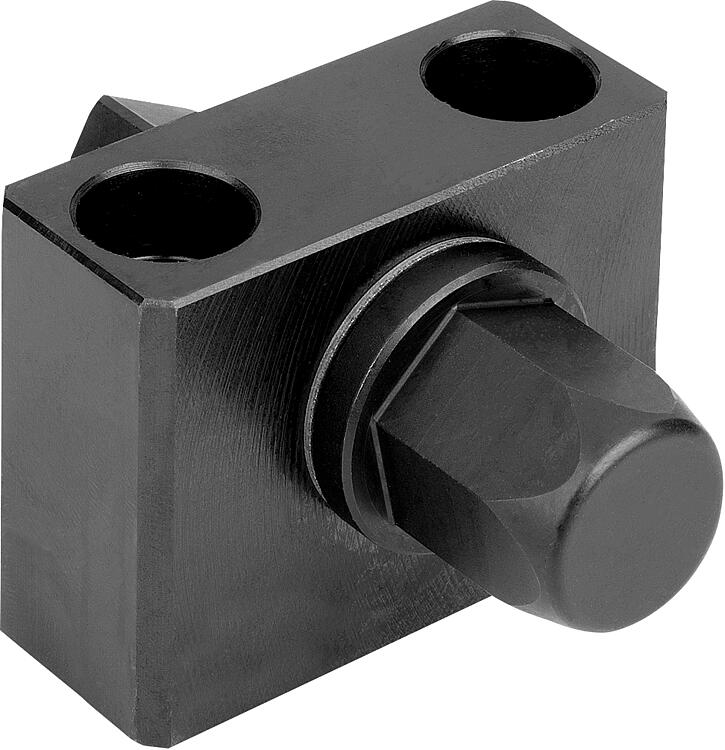

DescriçãoDescrição do produto:As unidades de extensão são necessárias se os elementos de acionamento dos elementos de fixação automatizáveis forem inacessíveis devido à falta de espaço.Material:Aço temperado.Versão:peça brunida.Indicação:1) O soquete e o 2) eixo de acionamento não estão incluídos no fornecimento.Acessórios:K2209 Grampo de tração automatizável.
K2211 Grampo de tração automatizável com parafusos de tensão.

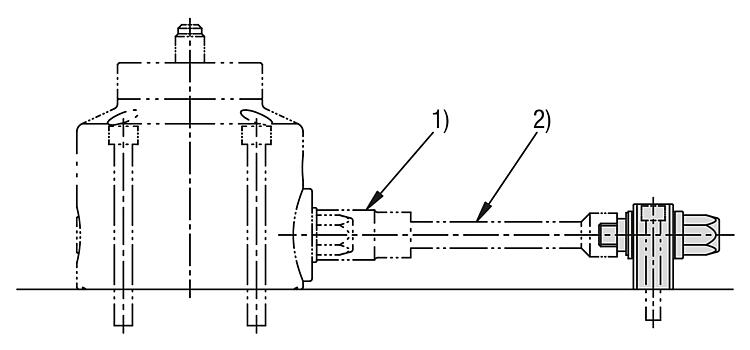

K2160 Elemento de suporte automatizável.Indicação de desenho:

1) Soquete
2) Eixo de acionamento

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

K2212_Datasheet_32528_Unidade_de_extens_o--pt

293 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	55	36	M8	42 47 57 69	25 30 40 50	33 38 48 57	12,7	66,5	22	20	36,5	19				Reset

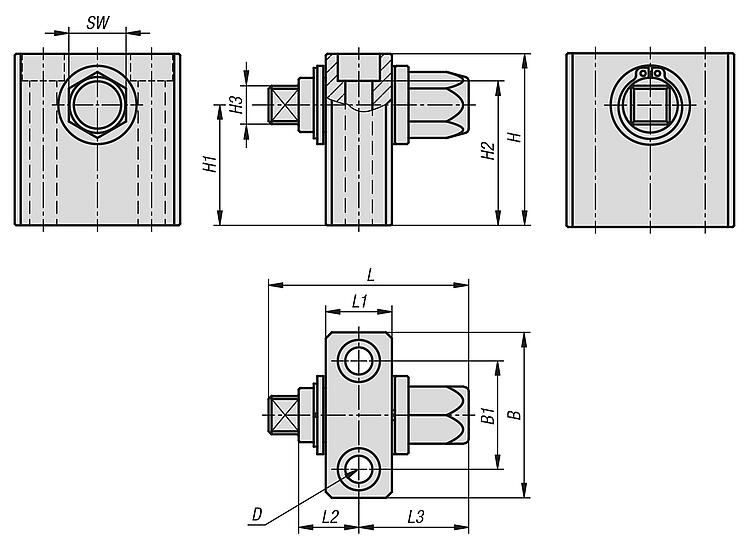

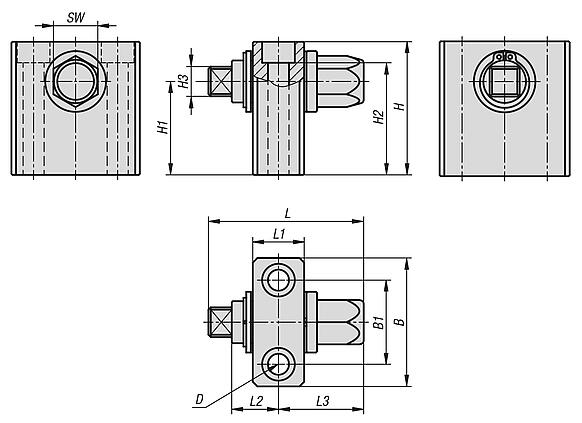

Código do artigo	B	B1	D para parafuso DIN 912	H	H1	H2	H3	L	L1	L2	L3	SW	CAD	Aces.	Preço	Encomendar
K2212.02504219	55	36	M8	42	25	33	12,7	66,5	22	20	36,5	19			sob consulta
K2212.03004719	55	36	M8	47	30	38	12,7	66,5	22	20	36,5	19			sob consulta
K2212.04005719	55	36	M8	57	40	48	12,7	66,5	22	20	36,5	19			sob consulta
K2212.05006919	55	36	M8	69	50	57	12,7	66,5	22	20	36,5	19			sob consulta
