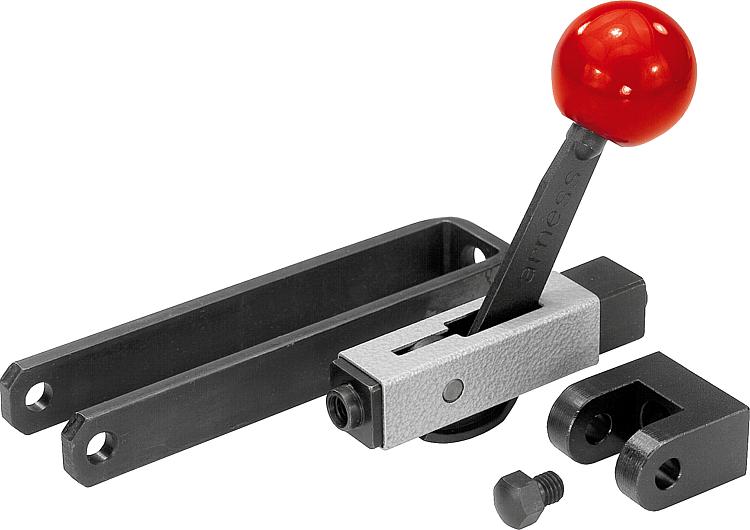

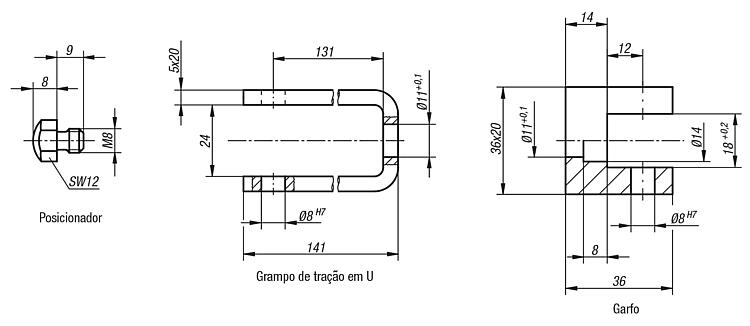

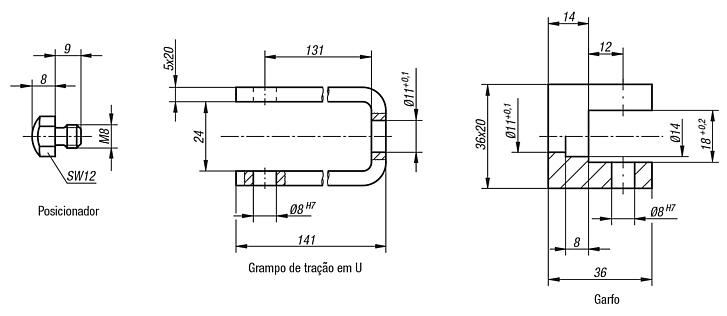

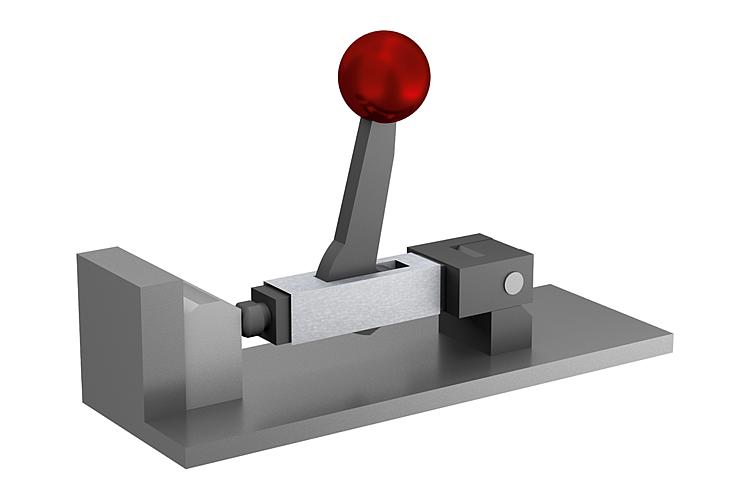

DescriçãoMaterial:Aço. Botão bola em duroplástico PF 31 (termofixo).Versão:Carcaça em cinza prateado com acabamento em esmalte martelado. Todas as outras peças, assim como as peças adicionais, são brunidas. Botão bola vermelho.Indicação:O curso de avanço é de 12 mm. Durante o curto curso de fixação de 1,5 mm, ocorre um travamento automático em qualquer posição. Portanto, é possível fixar seguramente peças de usinagem com tolerâncias até 1 mm. O elemento de fixação tipo “arness” pode ser montado em qualquer posição: horizontal ou vertical. Peças adicionais normalizadas possibilitam outras aplicações. Elas são fornecidas como acessórios opcionais. Todas as peças do sistema submetidas ao alto desgaste são cementadas (exceção: bucha de pressão e peças adicionais cementadas somente sob encomenda). A força máxima admissível é de 4905 N.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
