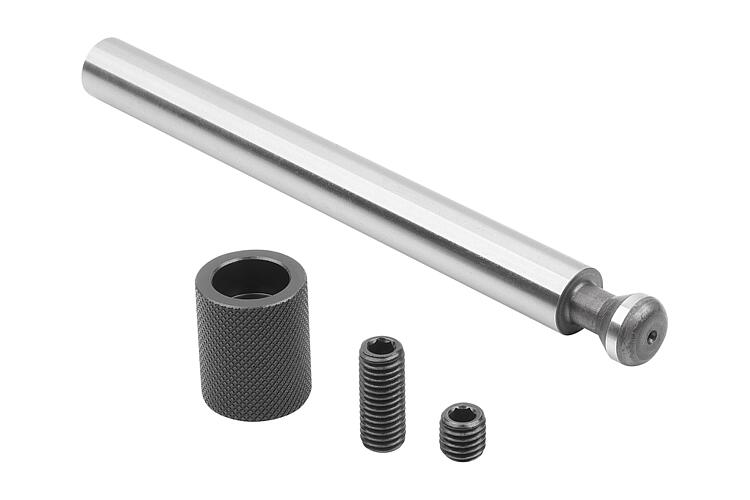

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Pinos de aço temperado.
Botão recartilhado de aço temperado.Versão:Pino temperado e retificado.
Botão recartilhado temperado e brunido.Indicação:O comprimento do pino de fixação deve ser adaptado à peça de trabalho pelo cliente.
A dimensão C define o comprimento do pino de fixação no estado não usinado.
A dimensão C deve ser ajustada pelo cliente de acordo com a espessura da peça de trabalho.
A dimensão da rosca J deve então ser cortada no pino de guia.

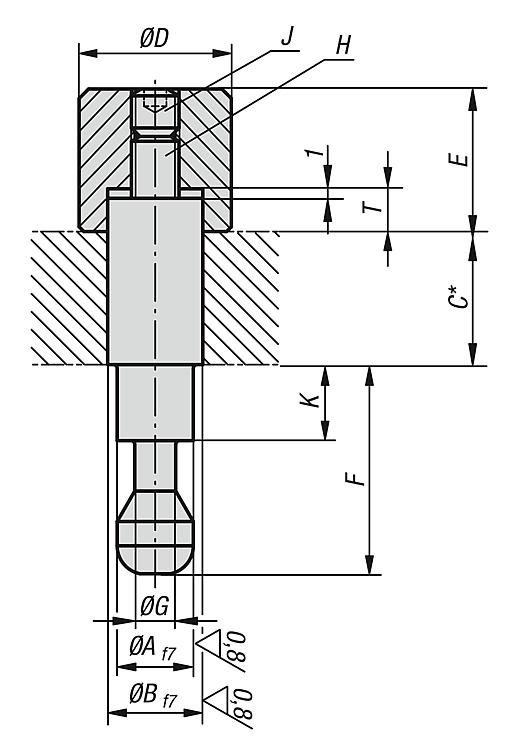

Observar o desenho de montagem para determinar o comprimento do pino de fixação.
Após a usinagem do pino de fixação no comprimento total correto, o botão recartilhado é preso ao pino de guia com os dois pinos sem cabeça e travado.
Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0911 Pino de guia (Heavy)

269 kB

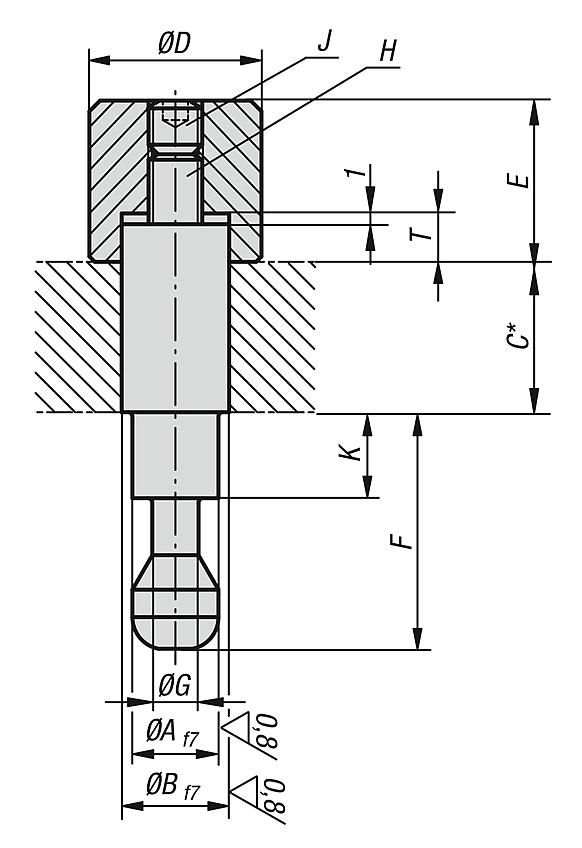

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	C	D	E	F	G	H	J	K	T	Adequado para	Preço
K0911.412100	12	12	100	18	23	38	6,5	M8	M8x8	21,5	7	K0911.506501	sob consulta
K0911.416100	12	16	100	24	23	38	6,5	M8	M8x8	21,5	7	K0911.506501	sob consulta
K0911.516120	16	16	120	24	29	48	9,5	M10	M10x10	28	9	K0911.638001	sob consulta
K0911.520120	16	20	120	30	29	48	9,5	M10	M10x10	28	9	K0911.638001	sob consulta
