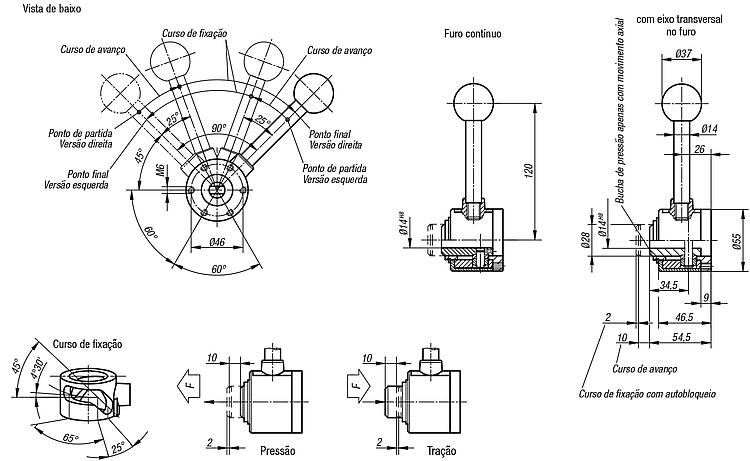

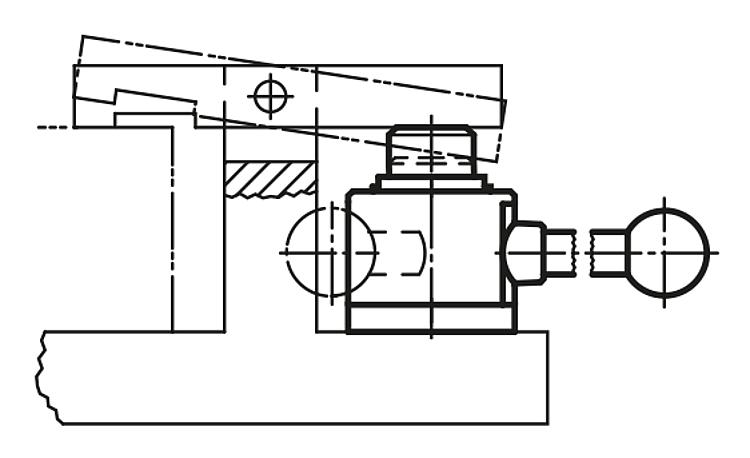

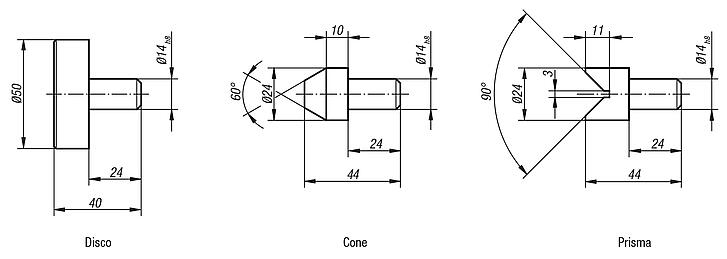

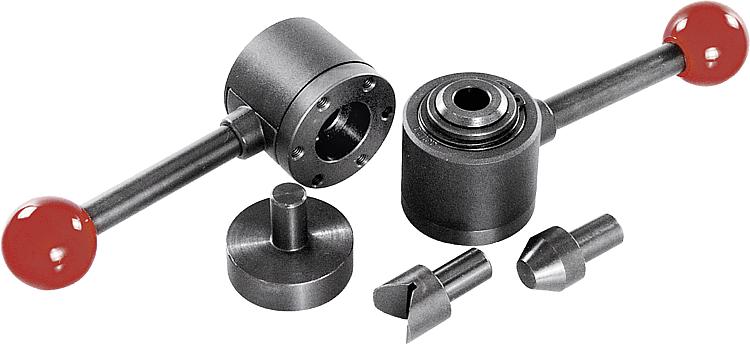

DescriçãoMaterial:Aço. Carcaça em termoplástico. Botão bola em duroplástico PF 31 (termofixo). Peças adicionais em aço.Versão:peça brunida. Carcaça preta. Botão bola vermelho. Peças adicionais brunidas.Indicação:O curso de avanço 10 mm. Durante o curto curso de fixação de 2 mm, ocorre um travamento automático em qualquer posição. Portanto, é possível fixar seguramente peças de usinagem com tolerâncias até 1,5 mm. O elemento de fixação tipo “actima” pode ser montado em qualquer posição: horizontal ou vertical. Peças adicionais normalizadas possibilitam outras aplicações. Elas são fornecidas como acessórios opcionais. Todas as peças do sistema submetidas ao alto desgaste são cementadas (exceção: bucha de pressão e peças adicionais cementadas somente sob encomenda). A força máxima admissível é de 4905 N.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
