K1166Elemento de fixação e centralização em furos redondo |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

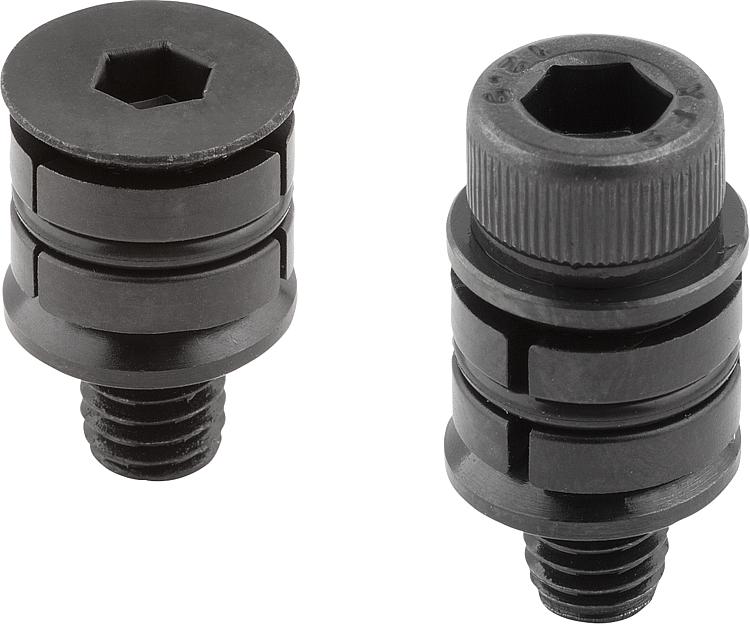

DescriçãoMaterial:Aço temperado.Versão:endurecido (33-39 HRC) e brunido.Indicação:O elemento de fixação e centragem em furos possibilita a centragem e fixação de uma peça em um furo.
As superfícies com ranhuras alcançam grandes forças de fixação.
Estes elementos podem ser encomendados opcionalmente com parafuso de cabeça cilíndrica ou escareada.
Elementos de fixação e centragem em furos atuam com força de fixação para baixo.Indicação de desenho:Forma A: com parafuso de cabeça chata
Forma B: com parafuso de cabeça cilíndrica
Medida H corresponde à altura com ≥D.
Medida L corresponde ao comprimento com ≥D.
1) O-Ring
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Elemento de fixação e centralização em furos, formato redondo, com parafuso de cabeça escareada, Forma A |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D=Rosca | D
mín. | D
máx. | H | H1 | L | SW | Força de
aperto
máx. kN | Torque
de aperto
Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K1166.10804 | A | M4x12 | 8 | 10,3 | 5,5 | 0,9 | 7,3 | 2,5 | 0,9 | 2,1 |  | | sob consulta | | | K1166.11005 | A | M5X15 | 10 | 12,3 | 6,4 | 1,1 | 9,1 | 3 | 1,5 | 4,3 | | | sob consulta | | | K1166.11206 | A | M6X18 | 12 | 16,3 | 8,6 | 1,3 | 11,2 | 4 | 2,1 | 7,3 | | | sob consulta | | | K1166.11608 | A | M8X25 | 16 | 22 | 11,5 | 1,6 | 16,2 | 5 | 4 | 18 | | | sob consulta | |
|
Elemento de fixação e centralização em furos, formato redondo, com parafuso de cabeça cilíndrica, Forma B |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D=Rosca | D
mín. | D
máx. | H | H1 | L | SW | Força de
aperto
máx. kN | Torque
de aperto
Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K1166.20804 | B | M4x12 | 8 | 10,3 | 5,5 | 5,1 | 7,1 | 3 | 1,5 | 2,7 | | | sob consulta | | | K1166.21005 | B | M5X15 | 10 | 12,3 | 6,4 | 6,2 | 9 | 4 | 2,5 | 5,4 | | | sob consulta | | | K1166.21206 | B | M6X18 | 12 | 16,3 | 8,6 | 7,9 | 10,6 | 5 | 5 | 9,1 | | | sob consulta | | | K1166.21608 | B | M8X25 | 16 | 22 | 11,5 | 10,4 | 15,4 | 6 | 9 | 25 | | | sob consulta | |
|
