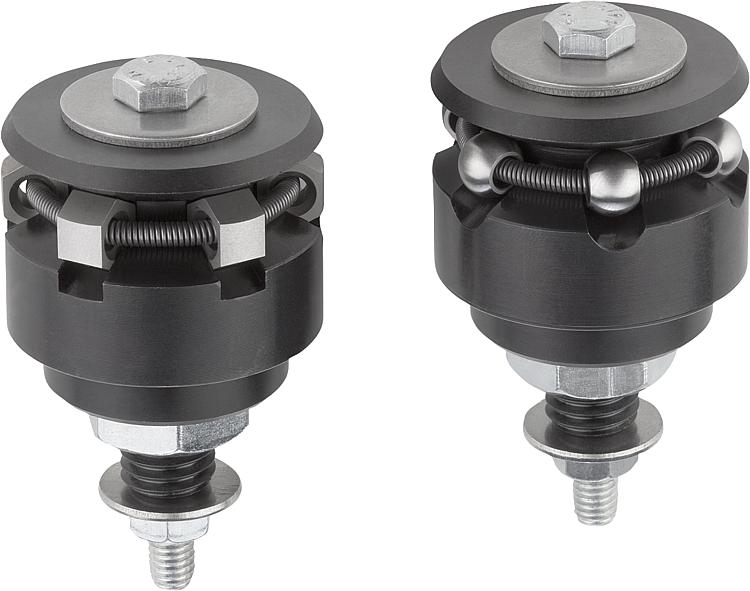

K0644Elemento de centralização com esferas ou sextavado |
voltar |
|
|
DescriçãoMaterial:Corpo da peça 1.2842.
Esferas e sextavado 1.4112.
Mola de tração 1.4310.Versão:Corpo da peça endurecido e brunido.
Esferas e sextavado endurecidos e retificados.Dados técnicos:Repetibilidade ±0,025

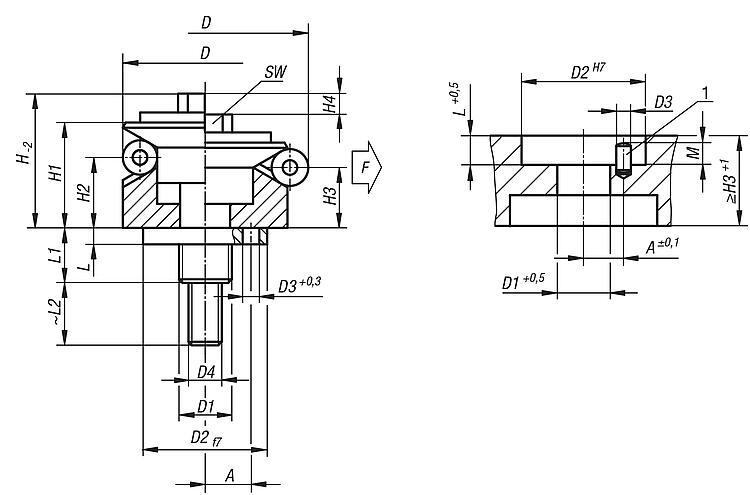

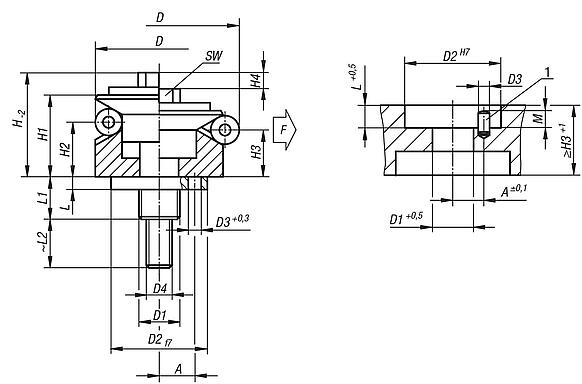

Precisão de concentricidade ±0,05Aplicação:Para a fixação e o posicionamento centralizado em furos cegos. Operação pelo lado inferior, manual ou automatizado, através de sistema pneumático ou hidráulico. Vantagens:- Autocentragem precisa.
- Fixação sem distorções.
- Grandes cursos de deslocamento.
- Estrutura baixa.

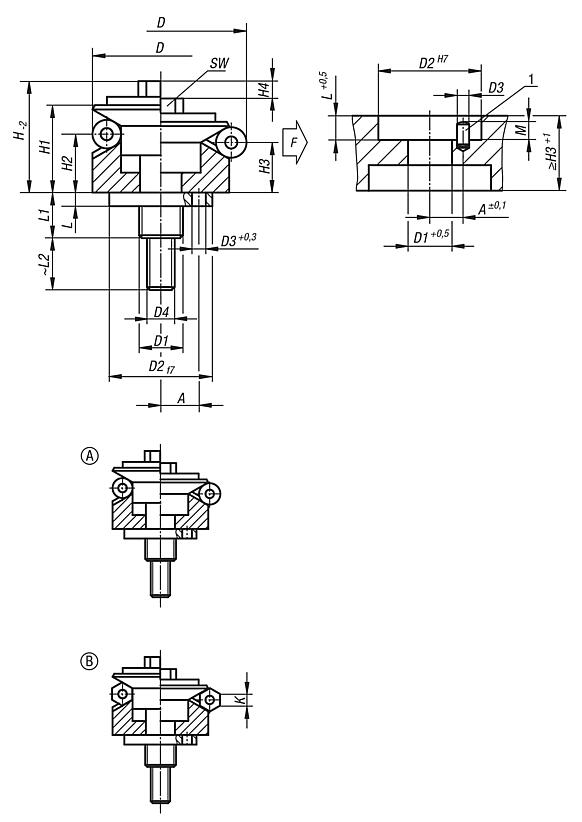

- Efeito de força de fixação para baixo.Indicação de desenho:Forma A:
com esfera, adequada para a fixação em furos com aceitação de leves marcas.
Forma B:
com sextavado para superfícies sensíveis do furo.
1) Suporte de montagem:
Pino para a determinação exata da posição dos segmentos de fixação. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Elementos de fixação e centralização em furos com esferas, forma A |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | A
| D
mín. | D
máx. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | M | SW | Esfera
Ø | Quantidade
de esferas | Força de
aperto
máx. kN | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K0644.0101203 | A | 3,5 | 11,7 | 14,2 | M5 | 10 | 1,5 | M3 | 12,8 | 10 | 4,2 | 3 | 1,4 | 3,5 | 11 | 10 | 2 | 5,5 | 2,5 | 3 | 0,5 | 2 |  | | sob consulta | | | K0644.0101503 | A | 4,5 | 14,5 | 18,5 | M6 | 12 | 2 | M3 | 17,3 | 14,5 | 9,8 | 8,6 | 2,3 | 5,5 | 14,1 | 12 | 2,5 | 5,5 | 4 | 3 | 3,5 | 2 | | | sob consulta | | | K0644.0101904 | A | 5,5 | 18,5 | 22,5 | M8 | 15 | 2,5 | M4 | 20,9 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 18,2 | 14 | 3,5 | 7 | 4 | 3 | 4 | 5 | | | sob consulta | | | K0644.0102305 | A | 7 | 22,5 | 26,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 8 | 4 | 3 | 4,5 | 10 | | | sob consulta | | | K0644.0102705 | A | 7 | 26,5 | 30,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 8 | 4 | 3 | 4,5 | 10 | | | sob consulta | | | K0644.0103106 | A | 9 | 30,5 | 38,5 | M12 | 25 | 4 | M6 | 30,3 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 21,9 | 20 | 3,5 | 10 | 8 | 3 | 4,5 | 17 | | | sob consulta | | | K0644.0103906 | A | 11 | 38,5 | 46,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 22,5 | 20 | 4,5 | 10 | 8 | 6 | 6,5 | 17 | | | sob consulta | | | K0644.0104706 | A | 11 | 46,5 | 54,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 22,5 | 20 | 6,5 | 10 | 8 | 6 | 6,5 | 17 | | | sob consulta | | | K0644.0105508 | A | 15 | 54,5 | 70,5 | M14x1,5 | 45 | 5 | M8 | 49,9 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 24,5 | 32 | 6,5 | 13 | 16 | 6 | 8 | 43 | | | sob consulta | | | K0644.0107108 | A | 17 | 70,5 | 86,5 | M16x1,5 | 60 | 5 | M8 | 55,4 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 29,4 | 20 | 6,5 | 13 | 16 | 6 | 10 | 43 | | | sob consulta | | | K0644.0108708 | A | 25 | 86,5 | 102,5 | M16x1,5 | 60 | 5 | M10 | 61,6 | 51 | 30,2 | 25,7 | 9,3 | 10 | 29,4 | 25 | 6,5 | 17 | 16 | 6 | 12,5 | 79 | | | sob consulta | |
|

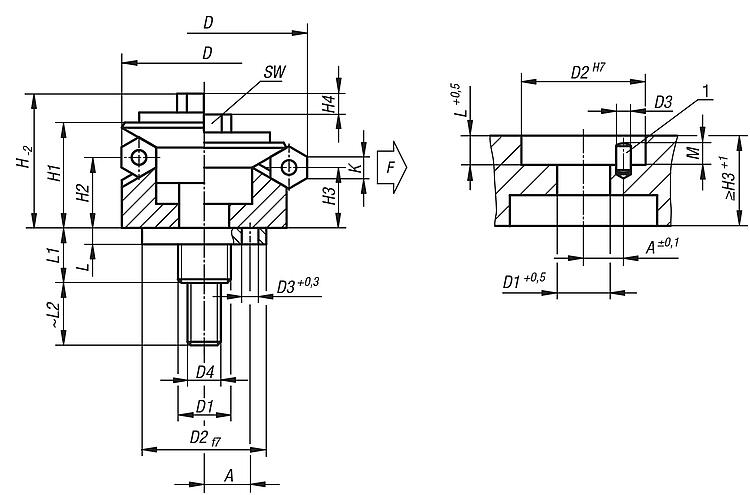

Elemento de fixação e centralização em furos com sextavado, forma B |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | A
| D
mín. | D
máx. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | M | K | SW | Quantidade
do
sextavado | Força de
aperto
máx. kN | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K0644.0201503 | B | 4,5 | 14,5 | 18,5 | M6 | 12 | 2 | M3 | 17,3 | 14,5 | 9,8 | 8,6 | 1,4 | 5,5 | 14,1 | 12 | 2,5 | 4 | 5,5 | 3 | 3,5 | 2 | | | sob consulta | | | K0644.0201904 | B | 5,5 | 18,5 | 22,5 | M8 | 15 | 2,5 | M4 | 20,9 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 18,2 | 14 | 3,5 | 4 | 7 | 3 | 4 | 5 | | | sob consulta | | | K0644.0202305 | B | 7 | 22,5 | 26,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 4 | 8 | 3 | 4,5 | 10 | | | sob consulta | | | K0644.0202705 | B | 7 | 26,5 | 30,5 | M10 | 20 | 3 | M5 | 25,4 | 19,8 | 14,2 | 13 | 2,3 | 6 | 17,4 | 15 | 3,5 | 4 | 8 | 3 | 4,5 | 10 | | | sob consulta | | | K0644.0203106 | B | 9 | 30,5 | 38,5 | M12 | 25 | 4 | M6 | 30,3 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 21,9 | 20 | 3,5 | 8 | 10 | 6 | 4,5 | 17 | | | sob consulta | | | K0644.0203906 | B | 11 | 38,5 | 46,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 22,5 | 20 | 4,5 | 8 | 10 | 6 | 6,5 | 17 | | | sob consulta | | | K0644.0204706 | B | 11 | 46,5 | 54,5 | M12 | 30 | 4 | M6 | 34,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 22,5 | 20 | 6,5 | 8 | 10 | 6 | 6,5 | 17 | | | sob consulta | | | K0644.0205508 | B | 15 | 54,5 | 70,5 | M14 | 45 | 5 | M8 | 49,9 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 24,5 | 32 | 6,5 | 16 | 13 | 6 | 8 | 43 | | | sob consulta | | | K0644.0207108 | B | 17 | 70,5 | 86,5 | M16 | 60 | 5 | M8 | 55,4 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 29,4 | 20 | 6,5 | 16 | 13 | 6 | 10 | 43 | | | sob consulta | | | K0644.0208708 | B | 25 | 86,5 | 102,5 | M16 | 60 | 5 | M10 | 61,6 | 51 | 30,2 | 25,7 | 9,3 | 10 | 29,4 | 25 | 6,5 | 16 | 16 | 6 | 12,5 | 79 | | | sob consulta | |
|
