Mandril de fixação em aço com alavanca excêntrica

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas excêntricas
      - Mandril de fixação em aço com alavanca excêntrica

Descrição do artigo/Imagens dos produtos

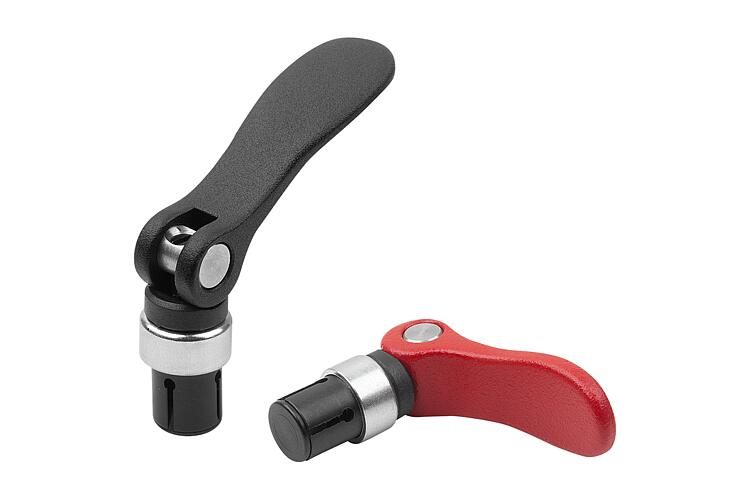

DescriçãoDescrição do produto:Sistema de fixação patenteado permite que dois componentes sejam posicionados sem ferramenta por fechamento de forma e fixados em seguida entre si por fechamento de força. A faixa de fixação e a força de retenção são reguláveis.Material:Cabo da alavanca em alumínio fundido EN AC-46200.
Arruela de pressão em plástico PA 66 GF 35-X reforçado com fibra de vidro.
Pino de eixo em aço inoxidável.
Tirante, arruela, mandril de fixação, mola prato em aço.Versão:Cabo da alavanca de alumínio fundido EN AC-46200.
Arruela de pressão de plástico PA 66 GF 35-X reforçado com fibra de vidro.
Pino de eixo em aço inoxidável.
Tirante, arruela, mandril de fixação, mola prato de aço.Indicação:A força de retenção pode ser ajustada individualmente no tirante através de uma chave de fenda. Como pré-regulagem, recomenda-se que a alavanca excêntrica esteja na posição vertical, quando o mandril de fixação se encontrar sobre o furo.
O funcionamento do sistema de fixação foi testado em furos com tolerância H7.
Todos os valores sobre a força de retenção são referências e não contêm o fator de segurança. A adequação para cada caso de aplicação deve ser verificada pelo
próprio usuário.Vantagens:É possível acrescentar dois componentes sem ferramentas. Os componentes estão centrados idealmente no estado fixo. Devido ao design compacto, o mandril com alavanca excêntrica também pode ser inserido em furos cegos. Os furos não necessitam cumprir exigências específicas de medidas. A superfície e a forma não
precisam apresentar características específicas.Princípio de funcionamento:O sistema de fixação é introduzido no furo em estado aberto. Para iniciar o mecanismo de fechamento, o mandril se expande, fixando no componente inferior. O conjunto de mola prato integrado gera uma força de retenção que fixa adicionalmente os dois componentes ao final do processo de fechamento.

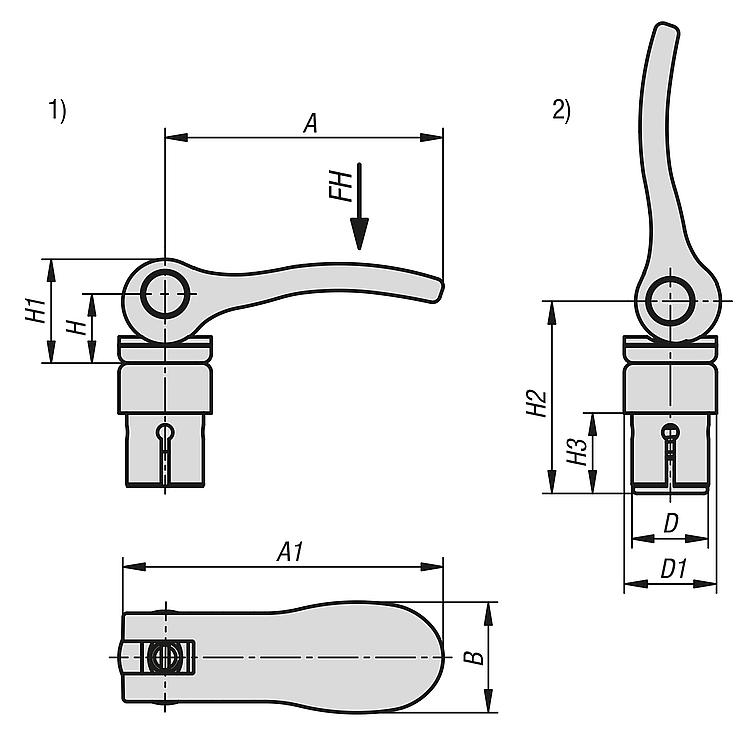

Indicação de desenho:

1) acionada
2) não acionada

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1500 Mandril de fixação em aço com alavanca excêntrica

148 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	A	A1	B	D	D1	H	H1	H2	H3	Força manual FH N	Força de retenção F kN	Preço
K1500.1001	preto	36,2	41,7	14,4	10	12	9	13	25	10,4	90	1,35	sob consulta
K1500.1202	preto	52,3	59,1	18	12	15,4	11,2	17	30	12,6	100	3	sob consulta
K1500.1403	preto	70,4	79,2	21,5	14	18,1	14,5	22	35	14,7	120	3,3	sob consulta
K1500.1004	vermelho	36,2	41,7	14,4	10	12	9	13	25	10,4	90	1,35	sob consulta
K1500.1205	vermelho	52,3	59,1	18	12	15,4	11,2	17	30	12,6	100	3	sob consulta
K1500.1406	vermelho	70,4	79,2	21,5	14	18,1	14,5	22	35	14,7	120	3,3	sob consulta
