      - Alavancas excêntricas de aço com rosca fêmea e macho, arruela de pressão plástica e parafuso prisioneiro de aço

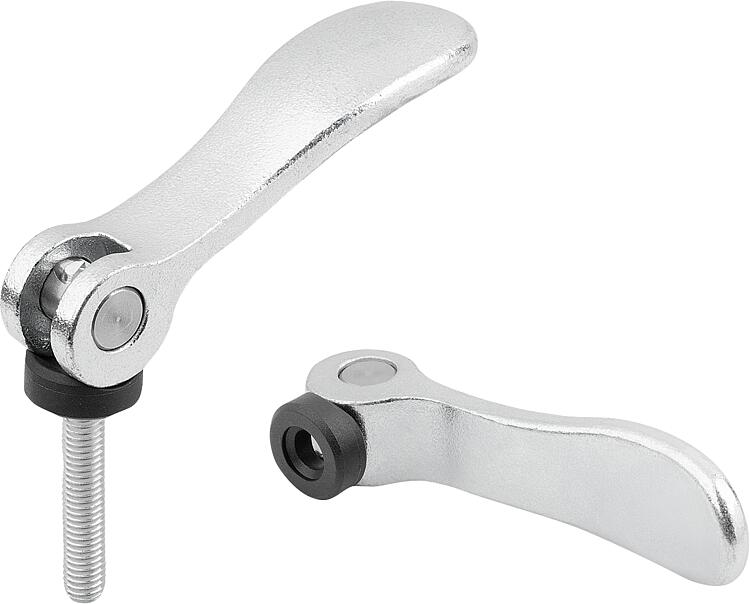

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:A alavanca excêntrica possui uma arruela de pressão plástica otimizada tecnicamente.
A arruela de pressão é feita de um plástico especial de alto desempenho que garante uma excelente resistência ao desgaste e à fadiga. Material:

Cabo da alavanca de aço 1.0401.
Arruela de pressão de termoplástico de alto desempenho, reforçada com fibra de carbono.
Pino de eixo de aço inoxidável 1.4305.
Parafuso prisioneiro de aço, classe de resistência 5.8.

Versão:Cabo da alavanca e prisioneiro passivados na cor azul.
Arruela de pressão na cor preta.
Pino de eixo com superfície sem tratamento.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).Acessórios:Para superfícies de contato ligeiramente curvas, pode ser encomendado uma arruela adicional de aço inoxidável K2130, como opção.
Esta pode ser instalada como uma arruela intermediária entre a arruela de pressão e a superfície de contato.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2123 Alavancas excêntricas de aço com rosca fêmea e macho, arruela de pressão plástica e parafuso prisioneiro de aço

167 kB

Desenhos (visão geral)

Alavancas excêntricas de aço com rosca fêmea, arruela de pressão plástica

mais informações

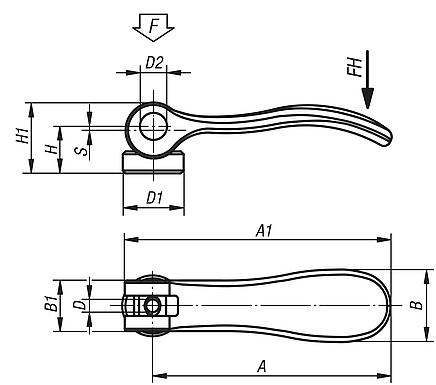

Desenhos

Alavancas excêntricas de aço com rosca fêmea, arruela de pressão plástica

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Código de artigo antigo KIPP	D	D1	D2	B	B1	H	H1	A	A1	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
K2123.1502205	K0788.1502205	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	sob consulta
K2123.1502206	K0788.1502206	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	sob consulta
K2123.2502208	K0788.2502208	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350	sob consulta

Alavancas excêntricas de aço com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço

mais informações

Desenhos

Alavancas excêntricas de aço com rosca macho, arruela de pressão plástica e parafuso prisioneiro de aço

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Código de artigo antigo KIPP	D	D1	D2	B	B1	H	H1	A	A1	L	Força de aperto F (kN)	Força manual FH N	Curso S	Preço
K2123.1502205X20	K0788.1502205X20	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	4	120	1,2	sob consulta
K2123.1502205X30	K0788.1502205X30	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	4	120	1,2	sob consulta
K2123.1502205X40	K0788.1502205X40	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	4	120	1,2	sob consulta
K2123.1502205X50	K0788.1502205X50	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	4	120	1,2	sob consulta
K2123.1502206X20	K0788.1502206X20	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	4	120	1,2	sob consulta
K2123.1502206X30	K0788.1502206X30	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	4	120	1,2	sob consulta
K2123.1502206X40	K0788.1502206X40	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	4	120	1,2	sob consulta
K2123.1502206X50	K0788.1502206X50	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	4	120	1,2	sob consulta
K2123.2502208X25	K0788.2502208X25	M8	25	11	33,3	24	18,3	28,8	96	108	25	8	350	1,5	sob consulta
K2123.2502208X30	K0788.2502208X30	M8	25	11	33,3	24	18,3	28,8	96	108	30	8	350	1,5	sob consulta
K2123.2502208X40	K0788.2502208X40	M8	25	11	33,3	24	18,3	28,8	96	108	40	8	350	1,5	sob consulta
K2123.2502208X50	K0788.2502208X50	M8	25	11	33,3	24	18,3	28,8	96	108	50	8	350	1,5	sob consulta
K2123.2502210X25	K0788.2502210X25	M10	25	11	33,3	24	18,3	28,8	96	108	25	8	350	1,5	sob consulta
K2123.2502210X30	K0788.2502210X30	M10	25	11	33,3	24	18,3	28,8	96	108	30	8	350	1,5	sob consulta
K2123.2502210X40	K0788.2502210X40	M10	25	11	33,3	24	18,3	28,8	96	108	40	8	350	1,5	sob consulta
K2123.2502210X50	K0788.2502210X50	M10	25	11	33,3	24	18,3	28,8	96	108	50	8	350	1,5	sob consulta
