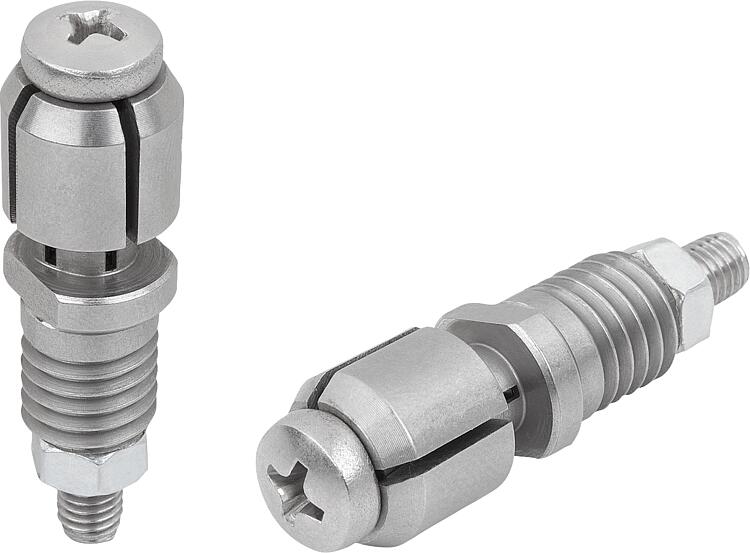

K2098Mandris de fixação para furos pequenos, para fixação... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço inoxidável 1.4305. Versão:Superfície sem tratamento.Indicação:O mandril de fixação é aplicado em pequenos furos (furos cegos ou furos passantes) para posicionar e prender peças de trabalho. O movimento de fixação ocorre manualmente a partir da parte inferior ou automaticamente através do sistema pneumático ou hidráulico.
Eles podem ser retificados para o diâmetro desejado. O furo de alojamento da peça de trabalho apresenta a tolerância H7.

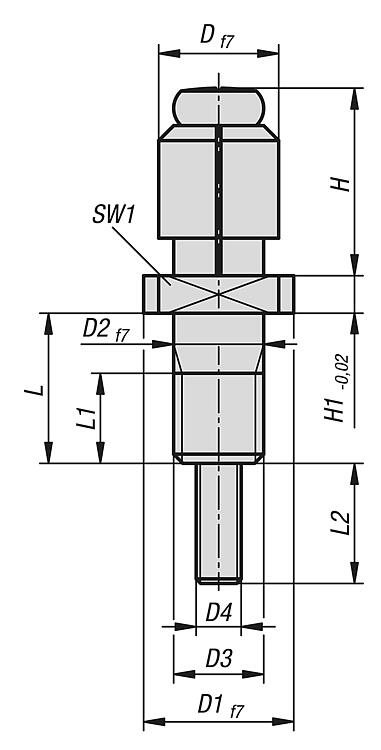

D mín. = o diâmetro menor admissível em que "D" possa ser retificado.
- utilizável em furos de Ø5 a Ø12,5 mm
- design compacto, pequeno espaço para montagem
- manuseio simples
- posição de montagem aleatória

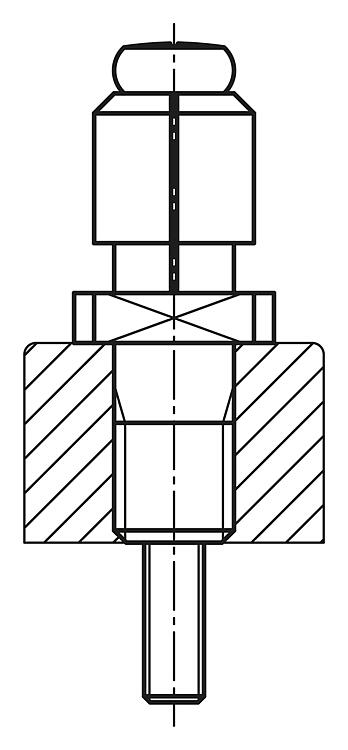

- possibilidade de diferentes variantes de instalação
- proteção da superfície da peça por pressão superficial
- ajuste individual adaptável ao diâmetroDados técnicos:A força de tração máx. kN indicada na tabela refere-se ao pino de tração D4.Montagem:Se necessário, o diâmetro D pode ser adaptado ao diâmetro a ser fixado. Neste caso, abra o mandril de fixação aprox. 0,2 mm (curso de aperto) em relação ao diâmetro em estado de descanso, fixando o tirante (parafuso de cabeça lenticular com encaixe com fenda cruzada) com a porca sextavada fornecida. O mandril de fixação será retificado no diâmetro interno da peça de trabalho.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
