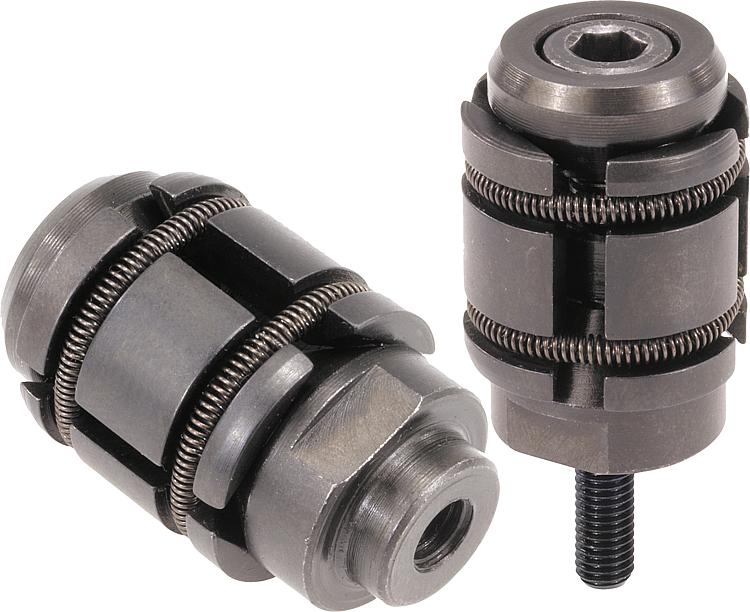

K0893Elemento de fixação e centralização em furos |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Corpo em aço.
Buchas de aço temperado.Versão:peça brunida.Indicação:O elemento de fixação e centragem possibilita a centralização e fixação de uma peça de trabalho no furo. Ele possui um grande curso. A linha de produtos cobre uma faixa de fixação de Ø12 até Ø30 mm. Para aumentar a precisão da centragem, este elemento pode ser fixado em um furo através do pino de centragem (D2). Precisão de centragem: +/- 0,2mm.

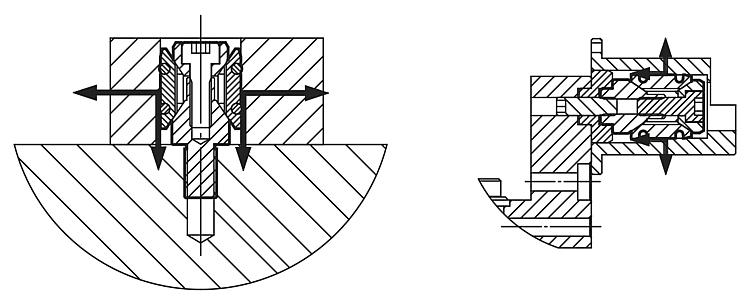

A versão com rosca fêmea é adequada para sistemas com placas de fixação M6 (veja exemplo de aplicação).Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

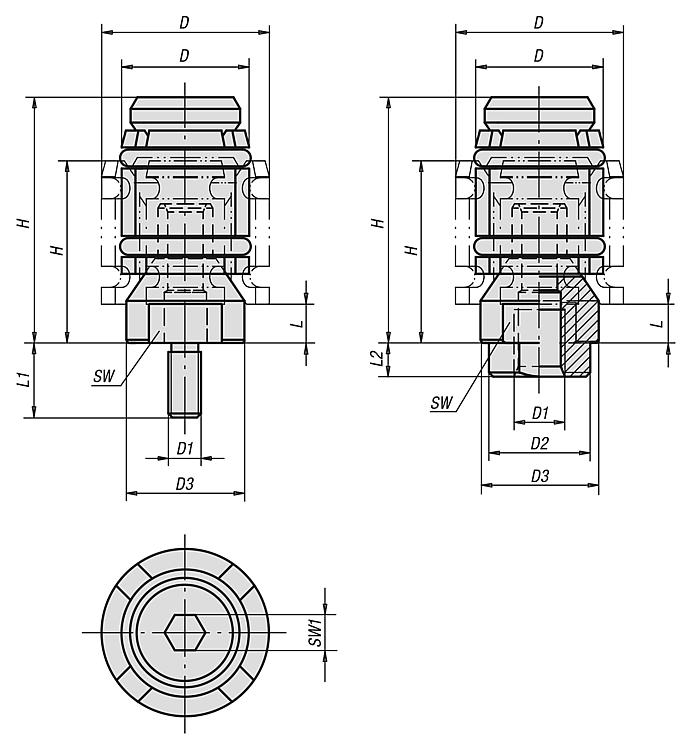

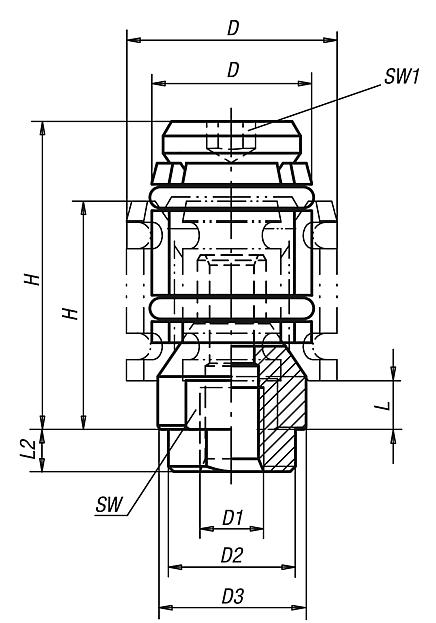

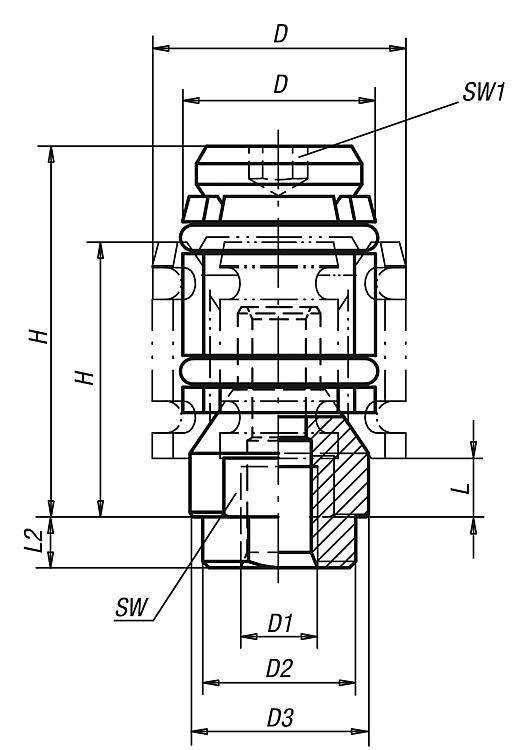

| Código do artigo | Tipo de rosca | D | D1 | L2 | D
mín. | D2 | D3 | H
mín.
| H
máx.
| L
mín. | SW | SW1 | Força de
aperto
máx. kN | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K0893.0615 | rosca fêmea | 15 | M6 | 4 | 12 | 12 | 11,4 | 22 | 27,5 | 4,8 | 9 | 2,5 | 1,5 | 2,2 |  | | sob consulta | | | K0893.0619 | rosca fêmea | 19 | M6 | 4 | 15 | 12 | 14 | 24,5 | 32 | 4,8 | 12 | 4 | 2,5 | 6 | | | sob consulta | | | K0893.0624 | rosca fêmea | 24 | M6 | 4 | 19 | 12 | 17,8 | 26 | 35 | 4,5 | 15 | 5 | 4 | 10 | | | sob consulta | | | K0893.0630 | rosca fêmea | 30 | M6 | 4 | 24 | 12 | 23 | 32 | 44,5 | 7 | 19 | 5 | 4,5 | 10 | | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

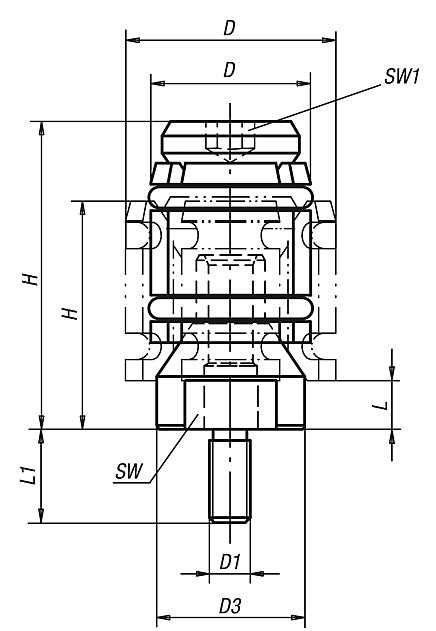

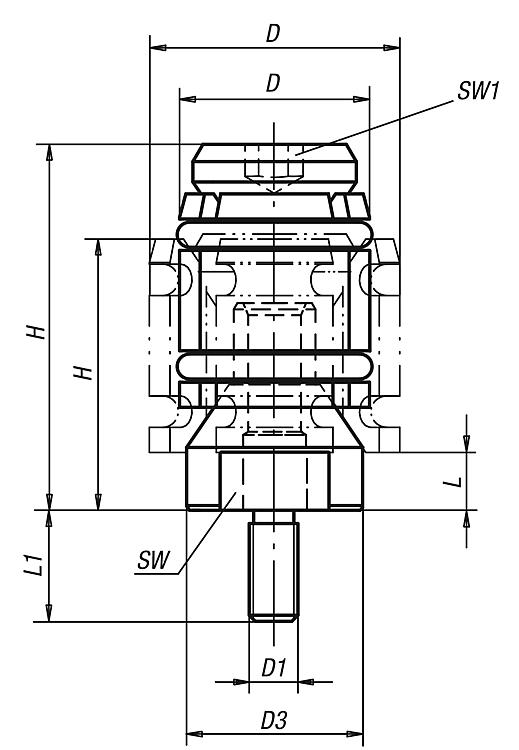

| Código do artigo | Tipo de rosca | D | D1 | L1 | D
mín. | D3 | H
mín.
| H
máx.
| L
mín. | SW | SW1 | Força de
aperto
máx. kN | Torque
de aperto
máx. Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K0893.061215 | rosca macho | 15 | M6 | 12 | 12 | 11,4 | 22 | 27,5 | 4,8 | 9 | 2,5 | 1,5 | 2,2 | | | sob consulta | | | K0893.061219 | rosca macho | 19 | M6 | 12 | 15 | 14 | 24,5 | 32 | 4,8 | 12 | 4 | 2,5 | 6 | | | sob consulta | | | K0893.081624 | rosca macho | 24 | M8 | 16 | 19 | 17,8 | 26 | 35 | 4,5 | 15 | 5 | 4 | 10 | | | sob consulta | | | K0893.081630 | rosca macho | 30 | M8 | 16 | 24 | 23 | 32 | 44,5 | 7 | 19 | 5 | 4,5 | 10 | | | sob consulta | |
|
