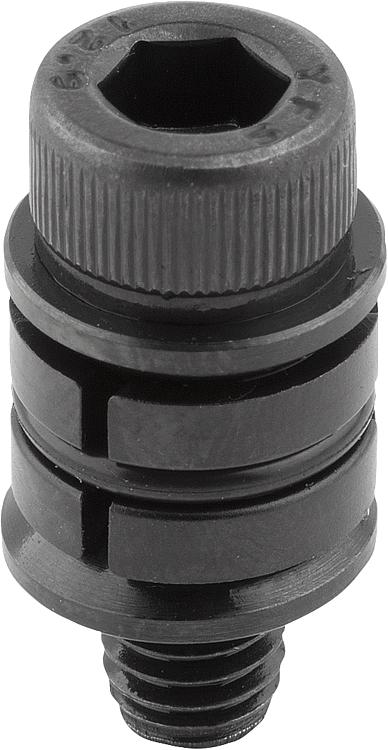

Elemento de fixação e centralização em furos, formato redondo, com parafuso de cabeça cilíndrica, Forma B
K1166_B

Elemento de fixação e centralização em furos, formato redondo,...

voltar

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado.Versão:endurecido (33-39 HRC) e brunido.Indicação:O elemento de fixação e centralização em furos possibilita a centralização e fixação de uma peça em um furo.
Através das superfícies com ranhuras, são alcançadas grandes forças de fixação.
Elementos de fixação e centralização em furos com força de retenção.
Indicação de desenho:
A medida H se relaciona à altura ≥D.

1) O-Ring
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K1166_B Elemento de fixação e centralização em furos, formato redondo, com parafuso de cabeça cilíndrica, Forma B 274 kB

Desenhos

Elemento de fixação e centralização em furos, formato redondo, com parafuso de cabeça cilíndrica, Forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaD=RoscaD
mín.
D
máx.
HH1LSWForça de
aperto
máx. kN
Torque
de aperto
Nm
CADAces.PreçoEncomendar
K1166.20804BM4x12810,35,55,17,131,52,7 sob consulta
K1166.21005BM5X151012,36,46,2942,55,4 sob consulta
K1166.21206BM6X181216,38,67,910,6559,1 sob consulta
K1166.21608BM8X25162211,510,415,46925 sob consulta
