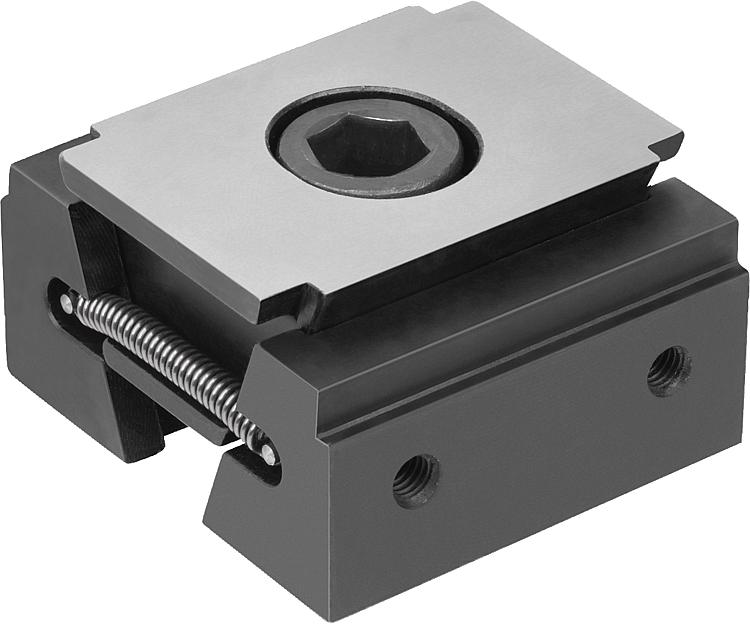

Cunha de fixação em aço, forma C, com ressalto

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Cunhas de fixação
      - Cunha de fixação em aço, com diferentes superfícies de fixação
        Cunha de fixação em aço, forma C, com ressalto

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:As cunhas de fixação são adequadas para fixações múltiplas, devido ao seu princípio de funcionamento.
Através das superfícies da cunha são alcançadas grandes forças de tensão.
As cunhas de fixação podem ser usadas opcionalmente em conjunto com o trilho tensor ou em furos roscados ou em uma ranhura em T, para executar o trabalho de fixação.
Através da rotação do parafuso de fixação, ambos os segmentos de fixação se movimentam para fora, pressionando a peça de trabalho contra os mordentes de encosto fixos do dispositivo de usinagem.
Através do orifício oblongo na cunha dupla, as cunhas de fixação podem ser deslocadas e compensar tolerâncias.
Deslocamento: M12 = ±1,0 mm, M16 = ±1,5 mm.Material:Cunha dupla e segmentos de fixação em aço de cementação.Versão:Cunha dupla e segmentos de fixação endurecidos, fosfatados.Indicação:Com os dois orifícios de fixação posicionados nas superfícies de fixação, é possível montar barras/réguas de apoio adicionais, para obter uma profundidade de fixação ideal da peça de usinagem.FornecimentoCunha de fixação.
Parafuso de fixação.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1748_C Cunha de fixação em aço, forma C, com ressalto

179 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	L mín.	L máx.	B	H	B1	H1	H2	H3	D Rosca fêmea	Z Parafuso de cabeça cilíndrica DIN 912	Força de aperto máx. kN	Torque de aperto máx. Nm	Preço
K1748.0502312	C	intervalo de 2 mm	50,5	56,5	50	25	30	12,5	2	3,5	M5	M12x25	30	85	sob consulta
K1748.0505312	C	intervalo de 5 mm	50,5	56,5	50	25	30	12,5	5	3,5	M5	M12x25	30	85	sob consulta
K1748.0722316	C	intervalo de 2 mm	67	74	72	39,7	44	21,3	2	3,5	M6	M16X40	50	150	sob consulta
K1748.0725316	C	intervalo de 5 mm	67	74	72	39,7	44	21,3	5	3,5	M6	M16X40	50	150	sob consulta
K1748.1002316	C	intervalo de 2 mm	77,5	87,5	100	42,6	64	21,6	2	5	M8	M16X40	50	150	sob consulta
K1748.1005316	C	intervalo de 5 mm	77,5	87,5	100	42,6	64	21,6	5	5	M8	M16X40	50	150	sob consulta
