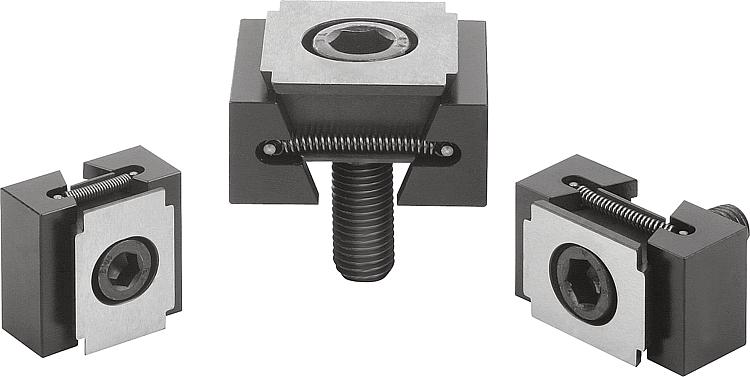

DescriçãoMaterial:Cunha dupla e segmentos de fixação de aço temperado.Versão:Cunha dupla e segmentos de fixação temperados, pretos.Indicação:A particularidade das cunhas de fixação deve-se à sobremedida para usinagem. A folga prevista permite a incorporação de contornos adequados na geometria da peça de trabalho. As cunhas de fixação são adequadas para fixações múltiplas, devido ao seu princípio de funcionamento. Através das superfícies da cunha podem ser atingidas grandes forças de fixação. As cunhas de fixação podem ser utilizadas opcionalmente em um furo roscado ou em uma ranhura em T, para executar o trabalho de fixação. Através da rotação do parafuso de fixação, ambos os segmentos de fixação se movimentam para fora, pressionando a peça de trabalho contra os mordentes de encosto do dispositivo de usinagem. Através do orifício oblongo na cunha dupla, as cunhas de fixação podem ser deslocadas e compensar tolerâncias.

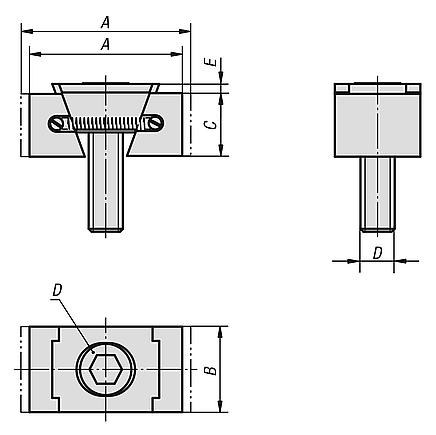

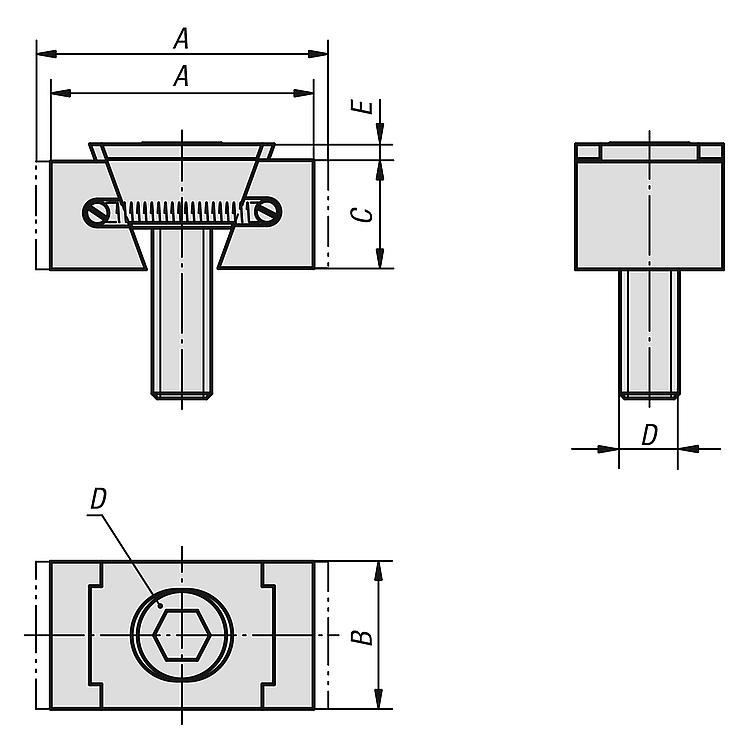

Deslocamento: M8 = ±0,5 mm M10 = ±1,0 mm M12 = ±1,0 mm M16 = ±1,5 mmObservar:A vantagem das cunhas de fixação está na sobremedida de usinagem para cada mordente: 3 mm na versão M8 e 5 mm nas versões M10, M12 e M16.Indicação de desenho:
D) Parafuso de cabeça cilíndrica DIN 6912

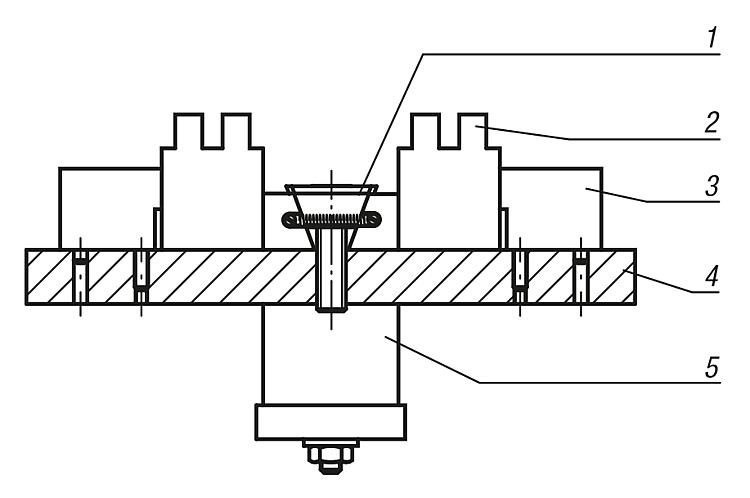

1) Cunha de fixação 2) Peça de usinagem 3) Contra-suporte 4) Placa de base 5) Cilindro pneumático/hidráulico
