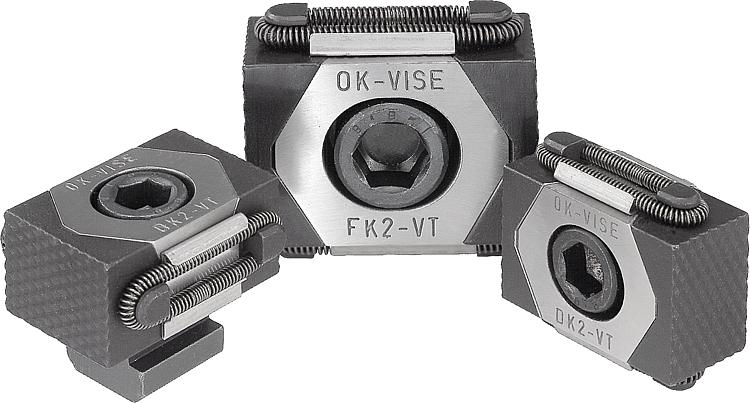

Devido ao seu tamanho compacto, as cunhas de fixação são adequadas principalmente para fixações múltiplas horizontais e verticais. Através de suas superfícies endurecidas e retificadas, podem ser alcançadas grandes forças de tensão.
Como opção, elas podem ser fixadas respectivamente em uma perfuração em intervalos ou ranhura em T. Ao girar o parafuso de cabeça cilíndrica DIN 912, ambos os segmentos de fixação se movimentam para fora, pressionando a peça de trabalho contra um batente fixo.
Os mordentes da versão K0040.08 e K0040.0810 não possuem face recartilhada.
As cunhas de fixação podem ser deslocadas através do orifício oblongo embutido.
Deslocamento por código de artigo:
K0040.08 = ±0,5 mm
K0040.12 = ±1,0 mm
K0040.16 = ±1,5 mm

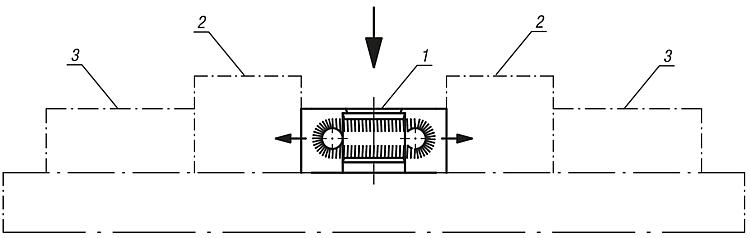

D) Parafuso de cabeça cilíndrica DIN 912
1) Cunha de fixação
2) Peça de trabalho
3) Batente fixo
