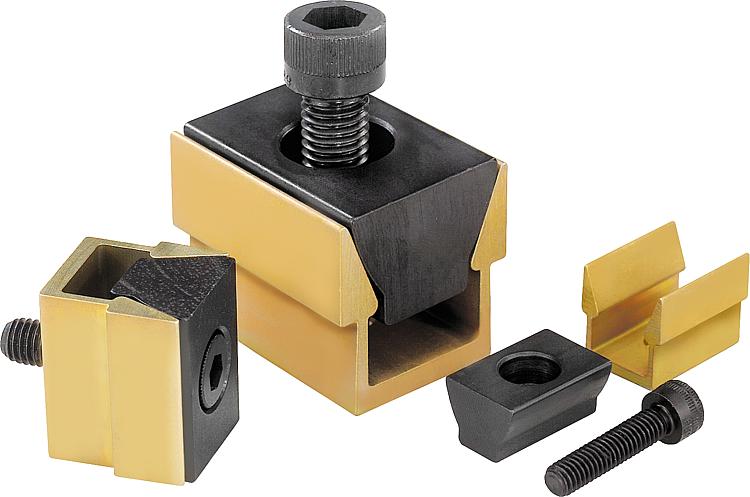

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Parte externa em perfil de alumínio.
Cunha de aço cementado.
Versão:Parte externa anodizada.
Cunha brunida.
Indicação:A cunha de fixação possibilita a fixação simultânea de duas peças de usinagem. A cunha de fixação dupla é ideal para a fixação de peças redondas e retangulares. Devido ao seu design compacto, é possível efetuar múltiplas fixações com economia de espaço.Indicação de desenho:
No estado fixado deve ser alcançada a medida máx. B1 declarada na tabela.
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K0037 Cunha de fixação 175 kB

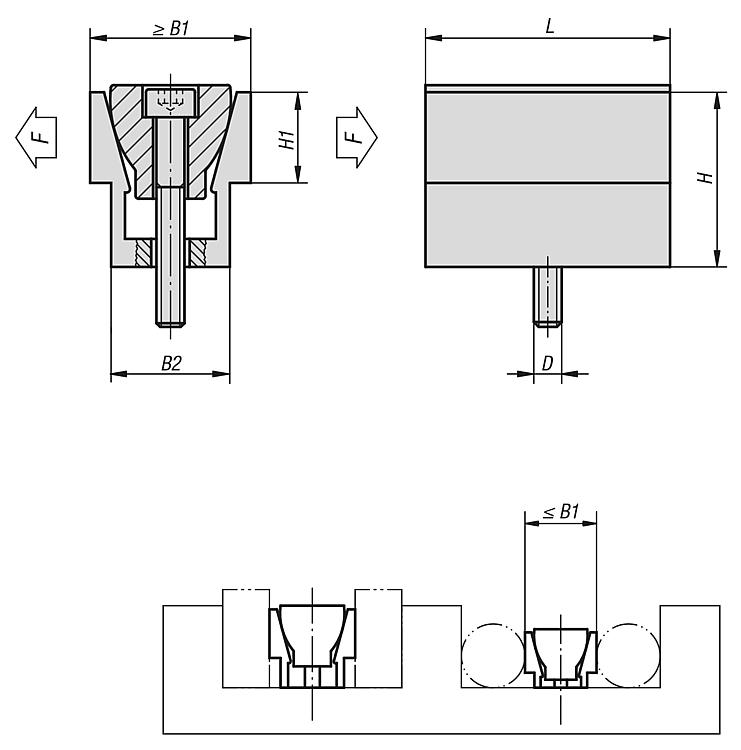

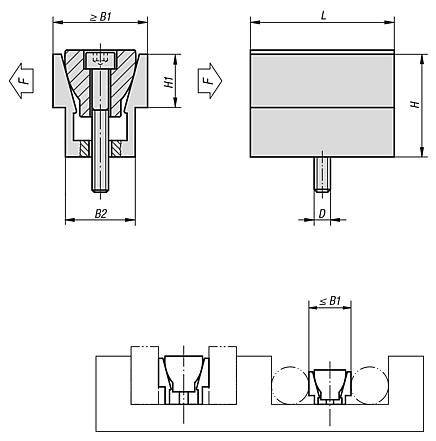

Desenhos

Cunha de fixação

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo

DLB1
mín. - máx.
B2HH1Força de
aperto
máx. kN
Torque
de aperto
máx Nm
CADAces.PreçoEncomendar
K0037.04M415,912,3 - 13,110,412,75,62,23,4 sob consulta
K0037.06M623,818,6 - 19,916,1199,56,714,3 sob consulta
K0037.08M831,724,8 - 26,620,825,412,78,914,5 sob consulta
K0037.12M1247,637,3 - 39,730,838,11915,638,4 sob consulta
K0037.16M1663,549,7 - 52,841,250,825,426,774,6 sob consulta
