K0038Cunha de fixação com sobremedida para usinagem |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

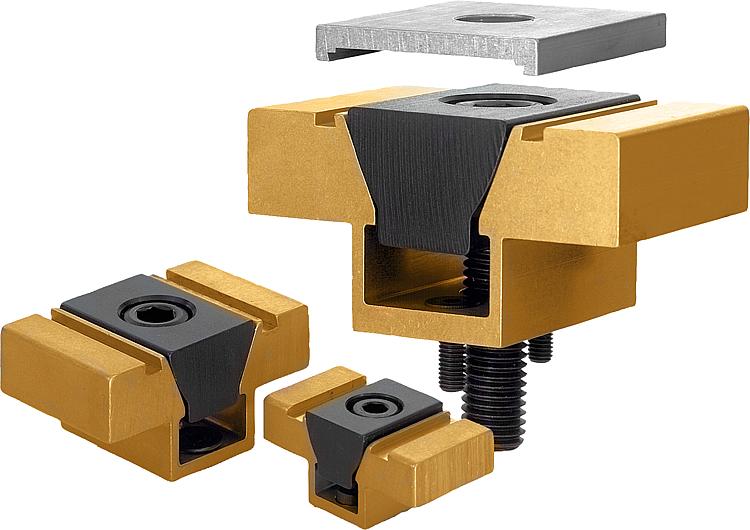

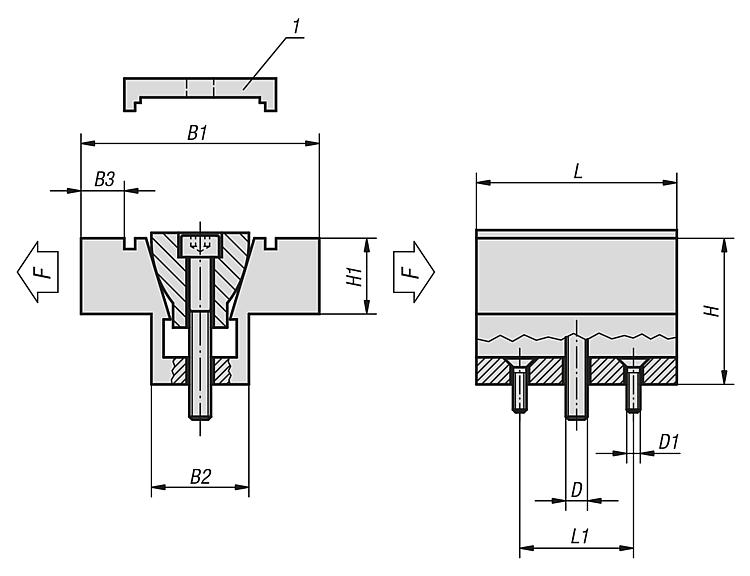

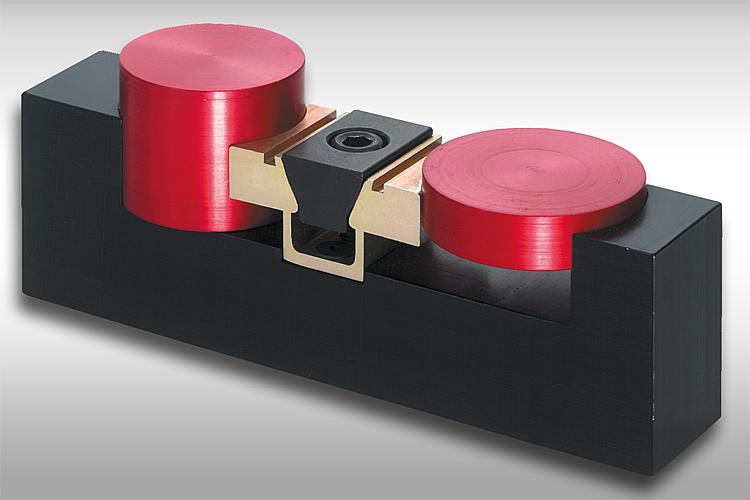

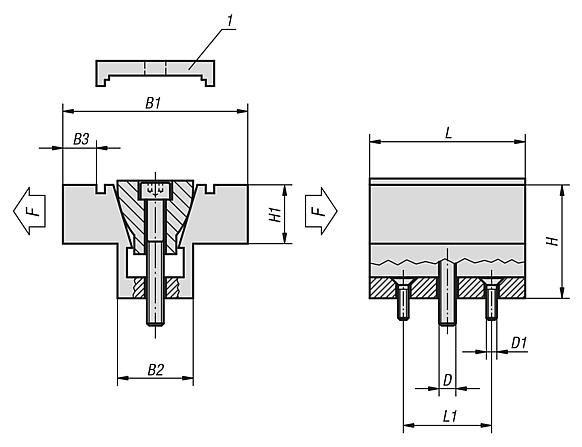

DescriçãoMaterial:Parte externa em perfil de alumínio. Cunha de aço cementado.Versão:Parte externa anodizada. Cunha brunida.Indicação:A cunha de fixação permite a fixação simultânea de duas peças de usinagem. Através de entalhes, as peças podem ser fixadas seguramente e livres de tensão por fechamento de forma. Devido ao seu design compacto, é possível efetuar múltiplas fixações com economia de espaço.Indicação de desenho:1) A placa de bloqueio será utilizada apenas para a fresagem de perfilamento e não para fixação da peça de usinagem. Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo | D | D1 | L | L1 | B1 mín. - máx. | B2 | B3 | H | H1 | Força de aperto máx. kN | Torque de aperto máx Nm | CAD | Aces. | Preço | Encomendar |
---|
K0038.04 | M4 | M2 | 15,7 | 10,16 | 28,6 - 29,1 | 10,6 | 4,6 | 12,7 | 6,3 | 2,2 | 3,4 | | | sob consulta | | K0038.06 | M6 | M4 | 23,9 | 15,9 | 38,1 - 39 | 16,1 | 6,6 | 19,1 | 9,4 | 6,7 | 14,3 | | | sob consulta | | K0038.08 | M8 | M4 | 31,8 | 20,6 | 50,8 - 52 | 20,8 | 9,9 | 25,4 | 12,7 | 8,9 | 14,5 | | | sob consulta | | K0038.12 | M12 | M5 | 47,5 | 30,5 | 76,2 - 78 | 30,9 | 15,7 | 38,1 | 19 | 15,6 | 38,4 | | | sob consulta | | K0038.16 | M16 | M6 | 63,5 | 41,28 | 101,6 - 103,9 | 41,3 | 20,3 | 50,8 | 25,4 | 26,7 | 74,6 | | | sob consulta | |
