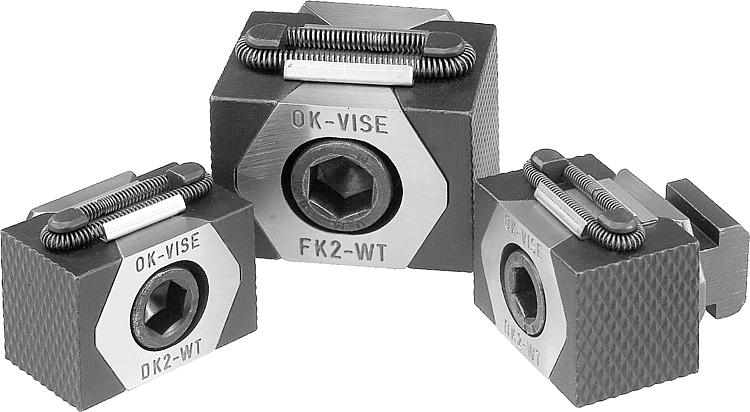

Cunhas de fixação dupla com superfícies de fixação recartilhadas
Descrição do artigo/Imagens dos produtos
DescriçãoMaterial:Corpo básico, segmentos de fixação em aço ferramenta.Versão:Corpo básico endurecido. Segmentos de fixação endurecidos (49-51 HRC) e brunidos. Superfícies da cunha retificadas. Indicação:Devido ao seu tamanho compacto, as cunhas de fixação dupla são adequadas principalmente para fixações múltiplas horizontais e verticais. Devido às superfícies das cunhas endurecidas e polidas, podem ser alcançadas grandes forças de tensão. Como opção, as cunhas de fixação podem ser fixadas respectivamente em uma perfuração em intervalos ou em uma ranhura em T. Ao girar o parafuso de cabeça cilíndrica DIN 912, ambos os segmentos de fixação se movimentam para fora, pressionando a peça de trabalho contra um batente fixo. A através do duplo calço, é gerado nesta versão o chamado "Efeito de força de fixação para baixo".
Deslocamento por código do artigo: K0042.12 = ±1,0 mm K0042.16 = ±1,5 mmIndicação de desenho:

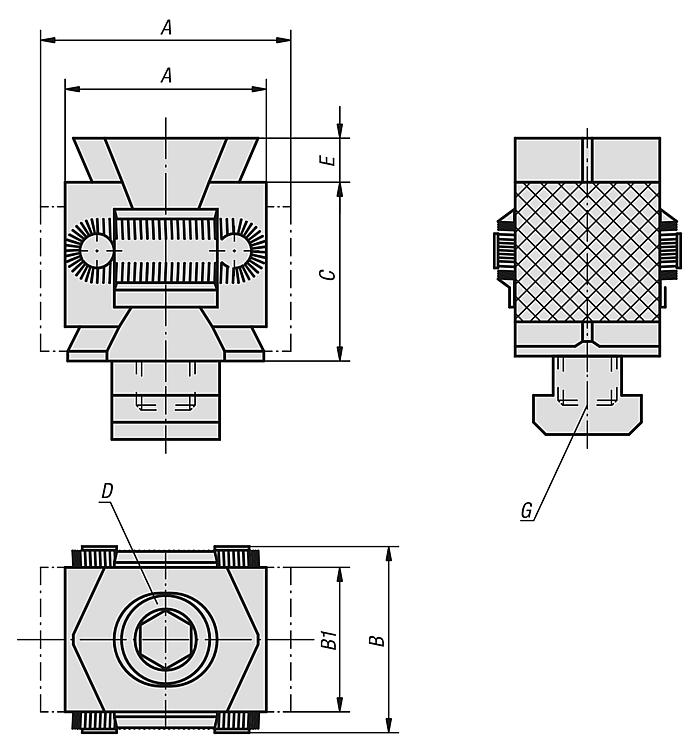

D) Parafuso de cabeça cilíndrica DIN 912

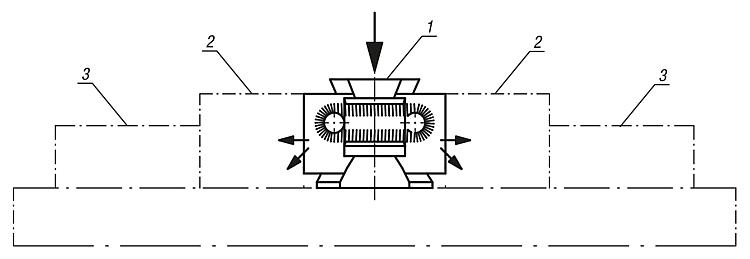

1) Cunha de fixação 2) Peça de trabalho 3) Batente fixo
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
